Υλικό: | RO4003C - 0,508 mm (20mil), S1000-2M - 0,508 mm (20mil) | Αριθμός στρωμάτων: | 6-στρώμα |
---|---|---|---|
Μέγεθος PCB: | 356mm x 373mm = 3 τύποι = 3PCS, +/- 0,15mm | Μοντέλο: | 20,0 mm |
Τελεία επιφάνειας: | Επίπεδο συγκόλλησης με θερμό αέρα (HASL) | Μάσκα συγκόλλησης: | Πάνω μάσκα συγκόλλησης: μπλε |
Επισημαίνω: | 2 mm παχιά υβριδική PCB,20mil RO4003C Υβριδικό PCB,S1000-2M Υβριδικό PCB |

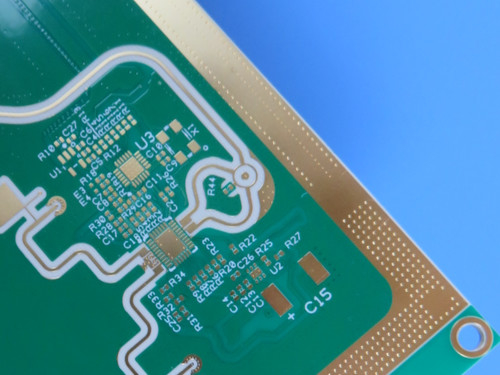

Αυτό το υβριδικό PCB 6 στρωμάτων συνδυάζει υλικό υψηλής συχνότητας Rogers RO4003C με υπόστρωμα S1000-2M για να προσφέρει εξαιρετικές επιδόσεις ραδιοσυχνοτήτων και αξιοπιστία.Μηχανοκίνητα οχήματα, αυτή η επιφάνεια διαθέτει μια ανθεκτική κατασκευή πάχους 2.0mm με στρώματα χαλκού 1oz και ακριβείς δυνατότητες ίχνη 4/4 mil / χώρο.Ο συνδυασμός των υλικών παρέχει εξαιρετική ακεραιότητα σήματος, διατηρώντας παράλληλα οικονομικά αποδοτική κατασκευή.
Προχωρημένη συσσώρευση υλικών για βέλτιστη απόδοση
Ο πίνακας χρησιμοποιεί μια προσεκτικά σχεδιασμένη 6επίπεδα στοίβαση:
Επάνω και κάτω στρώματα: laminate RO4003C (0,508mm) για ανώτερη απόδοση ραδιοσυχνοτήτων
Σημεία 1 και 2 του παρόντος παραρτήματος
στρώματα προετοιμασίας: γυαλί 1080 mm (0,127 mm) για αξιόπιστη σύνδεση μεταξύ των στρωμάτων
Οι μοναδικές θερμικές ιδιότητες του laminate RO4003C εξασφαλίζουν εξαιρετική αξιοπιστία:
CTE στενά συνδυασμένο με χαλκό (X/Y: 11/14 ppm/°C) για εξαιρετική σταθερότητα διαστάσεων
Η χαμηλή CTE στον άξονα Z (46 ppm/°C) εξασφαλίζει την ακεραιότητα της τρύπας της επικάλυψης κατά τον θερμικό κύκλο
Υψηλό Tg (> 280°C) διατηρεί σταθερότητα σε όλες τις θερμοκρασίες επεξεργασίας
Δεν απαιτεί ειδική επεξεργασία των τρυπών, σε αντίθεση με τα υλικά PTFE
Η κατασκευή ακριβείας και η διασφάλιση της ποιότητας
Κατασκευασμένο σύμφωνα με αυστηρά πρότυπα, αυτό το PCB διαθέτει:
Ελάχιστη ανοχή διαστάσεων (± 0,15 mm σε πλάκες 356 mm x 373 mm)
Αξιόπιστοι διάδρομοι διάτρησης (0,35 mm min, 20 μm επικάλυψη)
Ανθεκτικό φινίρισμα επιφάνειας HASL για εξαιρετική συγκολλητικότητα
Λευκή μεταξοειδής με υψηλή αντίθεση στο επάνω στρώμα
Διακριτική μπλε μάσκα συγκόλλησης στην επάνω επιφάνεια
Όλες οι σανίδες υποβάλλονται σε 100% ηλεκτρικές δοκιμές πριν από την αποστολή και πληρούν τα πρότυπα IPC-Class-2.
Τεχνικές προδιαγραφές:
Δάχος πλάκας: 2,0 mm
Βάρος χαλκού: 1 oz (35μm) όλα τα στρώματα
Μιν ίχνη / χώρος: 4/4 mils
Μίν. Μέγεθος τρύπας: 0,35 mm
Διάφραση: 20 μm
Επιφανειακό φινίρισμα: HASL
Μάσκα συγκόλλησης: Μπλε (μόνο από πάνω)
Σιδεροειδή: Λευκό (μόνο επάνω)
Ιδανικό για εφαρμογές υψηλής συχνότητας:
Συστήματα αεροπορικών και δορυφορικών επικοινωνιών
Συστήματα ραντάρ και καθοδήγησης
Υποδομή 5G και ραδιοεπικοινωνία σημείο προς σημείο
Συστήματα μικροκυμάτων και κυμάτων χιλιοστών
Ψηφιακά συστήματα ραδιοσυχνοτήτων υψηλής ταχύτητας
Παγκόσμια διαθεσιμότητα:
Διαθέσιμα για αποστολή σε όλο τον κόσμο, αυτά τα PCB υψηλής απόδοσης είναι ιδανικά για μηχανικούς που αναπτύσσουν προηγμένες λύσεις ραδιοσυχνοτήτων και μικροκυμάτων.
Ο συνδυασμός των υλικών Rogers RO4003C και S1000-2M παρέχει μια βέλτιστη ισορροπία ηλεκτρικών επιδόσεων, θερμικής διαχείρισης και οικονομικής απόδοσης για απαιτητικές εφαρμογές.
