Υλικό: | Rogers RO3003 Υποστρώμα - 5mil (0,127mm) | Αριθμός στρωμάτων: | 2-στρώμα |
---|---|---|---|
Μέγεθος PCB: | 69.25mm x 92.45mm = 2 τύποι = 2PCS | Μοντέλο: | 0.2mm |
Τελεία επιφάνειας: | Χρυσός βύθισης | Μάσκα συγκόλλησης: | Πάνω μάσκα συγκόλλησης: πράσινη |
Επισημαίνω: | Πίνακες κυκλωμάτων RF PCB,Χρυσό PCB βύθισης,RO3003 PCB |
Στο ταχέως εξελισσόμενο τοπίο της ηλεκτρονικής, η ζήτηση για υψηλής απόδοσης πλακέτες εκτυπωμένων κυκλωμάτων (PCB) είναι σε υψηλό επίπεδο.κατασκευασμένο από υλικό Rogers RO3003, βρίσκεται στην πρώτη γραμμή αυτής της τεχνολογίας, ειδικά σχεδιασμένη για εφαρμογές που απαιτούν αξιοπιστία, ακρίβεια και υψηλής συχνότητας απόδοση.Αυτό το άρθρο ερευνά τις λεπτομέρειες της τελευταίας προσφοράς μας., περιγράφοντας την κατασκευή του, τα οφέλη, τις εφαρμογές και τα μοναδικά πλεονεκτήματα που το διακρίνουν στην ανταγωνιστική αγορά.
Κατασκευή και προδιαγραφές PCB
Υλικό και στρώσεις

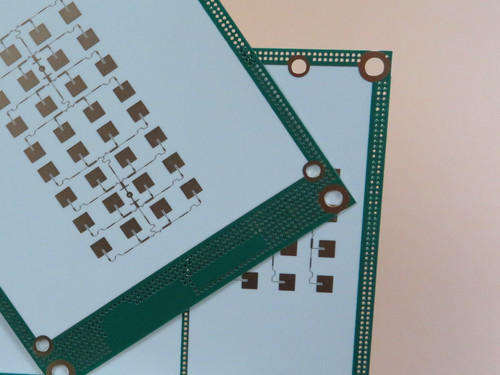

Η βάση αυτού του PCB βρίσκεται στη χρήση του Rogers RO3003, ενός κεραμικού συνθετικού PTFE γνωστού για τη σταθερότητά του και τις επιδόσεις του σε εφαρμογές υψηλής συχνότητας.Η επιφάνεια διαθέτει ένα διπλάσιο άκαμπτο σχέδιο, μεγέθους 69,25 mm x 92,45 mm, καθιστώντας το συμπαγές αλλά αρκετά ισχυρό για να ανταποκρίνεται σε διαφορετικές ανάγκες εφαρμογής.
Η συσσώρευση του PCB είναι η ακόλουθη:
- Τάξη χαλκού 1: 35 μm
- Rogers RO3003 Υποστρώμα: 5 mil (0,127 mm)
- Τάξη χαλκού 2: 35 μm
Προδιαγραφές ακρίβειας
Αυτό το PCB είναι κατασκευασμένο με υψηλή ακρίβεια, προσφέροντας:
- Ελάχιστο ίχνος / χώρος: 5/5 mils
- Ελάχιστο μέγεθος τρύπας: 0,2 mm
- Τελειωμένο φύλλο Δάχος: 0,2 mm
- Τελειωμένο βάρος χαλκού: 1,4 ml στα εξωτερικά στρώματα
- Δυνατότητα επένδυσης: 20 μm
- Επιφανειακό φινίρισμα:
Με 100% ηλεκτρικές δοκιμές πριν από την αποστολή, διασφαλίζουμε ότι κάθε πλακέτο πληροί αυστηρά πρότυπα ποιότητας, έτοιμο να λειτουργήσει αξιόπιστα στο πεδίο.
Πλεονεκτήματα του υλικού Rogers RO3003
Σταθερότητα και απόδοση
Ένα από τα καθοριστικά χαρακτηριστικά του Rogers RO3003 είναι η εξαιρετική σταθερότητα της διηλεκτρικής σταθεράς (Dk) σε ένα εύρος θερμοκρασιών και συχνοτήτων.
Αυτό το χαρακτηριστικό είναι κρίσιμο για εφαρμογές που απαιτούν σταθερή απόδοση, όπως τα συστήματα ραντάρ αυτοκινήτων που λειτουργούν σε 77 GHz και οι προηγμένες τεχνολογίες ασύρματης επικοινωνίας,συμπεριλαμβανομένης της υποδομής 5G.
- Διηλεκτρική σταθερά: 3 ± 0,04 σε 10 GHz/23°C
- Συντελεστής διάσπασης: 0,001 στα 10 GHz/23°C
- Θερμική σταθερότητα: Td > 500°C
- Απορρόφηση υγρασίας: 0,04%
Αυτές οι ιδιότητες καθιστούν το RO3003 ιδανική επιλογή για εφαρμογές που απαιτούν χαμηλή διαλεκτρική απώλεια και εξαιρετικές μηχανικές ιδιότητες σε διάφορες θερμοκρασίες.
RO3003 Τυπική αξία | |||||
Ιδιοκτησία | RO3003 | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΠρόοδος | 3.0±0.04 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα | |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 3 | Z | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης,tanδ | 0.001 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | -3 | Z | ppm/°C | 10 GHz -50°C έως 150°C | IPC-TM-650 2.5.5.5 |
Διαμετρική σταθερότητα | 0.06 0.07 |
X Y |
χιλιοστά | ΚΟΝΤ Α | IPC-TM-650 2.2.4 |
Αντίσταση όγκου | 107 | MΩ.cm | ΚΟΝΤ Α | IPC 2.5.17.1 | |
Αντίσταση επιφάνειας | 107 | MΩ | ΚΟΝΤ Α | IPC 2.5.17.1 | |
Μοντέλο τράβηξης | 930 823 |
X Y |
MPa | 23°C | ΑΣTM D 638 |
Απορρόφηση υγρασίας | 0.04 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Ειδική θερμότητα | 0.9 | j/g/k | Υπολογισμός | ||
Θερμική αγωγιμότητα | 0.5 | W/M/K | 50°C | ΑΣTM D 5470 | |
Συντελεστής θερμικής διαστολής (-55 έως 288°C) |
17 16 25 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
Td | 500 | °C TGA | ΑΣTM D 3850 | ||
Σφιχτότητα | 2.1 | gm/cm3 | 23°C | ΑΣTM D 792 | |
Δυνατότητα της φλούδας χαλκού | 12.7 | Επικεφαλής. | 1 ουγκιά, EDC μετά την πλωτότητα της συγκόλλησης | IPC-TM 2.4.8 | |
Πυροδοσία | V-0 | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
Μηχανικές ιδιότητες
Το PCB αυτό διαθέτει χαμηλό συντελεστή θερμικής διαστολής (CTE), ο οποίος ταιριάζει πολύ με αυτόν του χαλκού.που το καθιστά κατάλληλο για εφαρμογές ευαίσθητες στις διακυμάνσεις της θερμοκρασίαςΟι ομοιόμορφες μηχανικές ιδιότητες σε μια σειρά από διηλεκτρικές σταθερές διευκολύνουν επίσης την κατασκευή πολυεπίπεδων πλακών, ενισχύοντας την ευελιξία στο σχεδιασμό κυκλωμάτων.
Εφαρμογές
Το 2επίπεδο PCB RO3003 είναι σχεδιασμένο για να υπερέχει σε αρκετές βασικές εφαρμογές:
- Ράδαρα αυτοκινήτων: Για συστήματα που απαιτούν λειτουργία υψηλής συχνότητας για ασφάλεια και πλοήγηση.
- Τηλεπικοινωνίες: Οι ενισχυτές ισχύος και οι κεραίες σε κυτταρικά συστήματα επωφελούνται από τα χαρακτηριστικά χαμηλής απώλειας αυτού του PCB.
- Τηλεπικοινωνίες μέσω δορυφόρου: Η απόδοσή του είναι κρίσιμη για τις κεραίες GPS και τους δορυφόρους άμεσης μετάδοσης, εξασφαλίζοντας την αξιόπιστη μετάδοση δεδομένων.
- Ασύρματη επικοινωνία: Ιδανική για κεραίες και απομακρυσμένους μετρητές.
Παγκόσμια Διαθεσιμότητα
Αυτό το προηγμένο PCB είναι διαθέσιμο για παγκόσμια αποστολή, τηρώντας τα πρότυπα IPC-Class-2, τα οποία εγγυώνται ότι πληροί την ποιότητα και την αξιοπιστία που αναμένεται σε διάφορες βιομηχανικές εφαρμογές.Η δέσμευσή μας για την αριστεία εξασφαλίζει ότι θα λάβετε ένα προϊόν που όχι μόνο ανταποκρίνεται αλλά ξεπερνά τις προσδοκίες σας.
Συμπεράσματα
Συνοπτικά, το πρόσφατα προμηθευμένο διεπίπεδο PCB που κατασκευάζεται από το Rogers RO3003 είναι κάτι περισσότερο από μια απλή πλακέτα κυκλωμάτων. Είναι ένα ισχυρό εργαλείο σχεδιασμένο για να αντιμετωπίσει τις προκλήσεις του σύγχρονου ηλεκτρονικού εξοπλισμού.Με τις ανώτερες υλικές του ιδιότητεςΤο PCB είναι έτοιμο να υποστηρίξει την επόμενη γενιά τεχνολογιών υψηλής συχνότητας.
Επιλέξτε το PCB RO3003 για το επόμενο σας έργο και βιώστε τη διαφορά που μπορούν να κάνουν υλικά υψηλής ποιότητας και χειροτεχνία.Επικοινωνήστε μαζί μας σήμερα και αφήστε μας να σας βοηθήσουμε να πετύχετε τους στόχους σας.
