Στον ταχέως εξελισσόμενο κόσμο της τεχνολογίας, η ανάγκη για υψηλής απόδοσης κυκλώματα εκτύπωσης (PCBs) είναι σε υψηλό επίπεδο.έχει σχεδιαστεί ειδικά για να ανταποκρίνεται στις αυστηρές απαιτήσεις των σύγχρονων εφαρμογών.

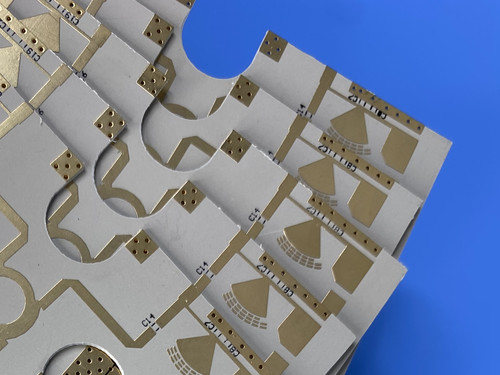

Κατασκευή και προδιαγραφές PCB
Προηγμένο υλικό: Rogers RO3006
Στο επίκεντρο αυτού του PCB είναι ο Rogers RO3006, ένα κεραμικό συνθετικό υλικό PTFE γνωστό για την ανώτερη ηλεκτρική και μηχανική σταθερότητά του.Αυτό το υλικό είναι ειδικά σχεδιασμένο για εφαρμογές υψηλής συχνότητας, εξασφαλίζοντας σταθερή απόδοση σε ένα εύρος θερμοκρασιών και συχνοτήτων.
Τεχνικές προδιαγραφές
Οι ειδικές λεπτομέρειες αυτού του διπλάσματος PCB είναι οι ακόλουθες:
- Διαστάσεις: 76 mm x 52 mm (1 PCS)
- Αριθμός στρωμάτων: 2 στρώματα
- Ελάχιστο ίχνος / χώρος: 5/4 mils
- Ελάχιστο μέγεθος τρύπας: 0,35 mm
- Τελειωμένα πλάκα Δάχος: 0,71 mm
- Τελειωμένο βάρος χαλκού: 1 ουγκιά (1,4 ml) στα εξωτερικά στρώματα
- Δυνατότητα επένδυσης: 20 μm
- Επιφανειακό φινίρισμα: Χρυσός βύθισης νικελίου χωρίς ηλεκτρισμό (ENIG)
Λευκό από πάνω, τίποτα από κάτω.
- Πράσινη από πάνω, καμιά από κάτω.
Συγκέντρωση PCB
Η δομή της συσσώρευσης PCB είναι η ακόλουθη:
- Τάξη χαλκού 1: 35 μm
- Rogers RO3006 Υποστρώμα: 25 mil (0,635 mm)
- Τάξη χαλκού 2: 35 μm
| Ιδιοκτησία |
RO3006 |
Κατεύθυνση |
Μονάδες |
Υπόθεση |
Μέθοδος δοκιμής |
| Η διηλεκτρική σταθερά,εΠρόοδος |
6.15±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα |
| Η διηλεκτρική σταθερά,εΣχεδιασμός |
6.5 |
Z |
|
8GHz έως 40GHz |
Μέθοδος διαφορικού μήκους φάσης |
| Παράγοντας διάσπασης,tanδ |
0.002 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Θερμικός συντελεστής ε |
- 262 |
Z |
ppm/°C |
10 GHz -50°C έως 150°C |
IPC-TM-650 2.5.5.5 |
| Διαμετρική σταθερότητα |
0.27
0.15 |
X
Y |
χιλιοστά |
ΚΟΝΤ Α |
IPC-TM-650 2.2.4 |
| Αντίσταση όγκου |
105 |
|
MΩ.cm |
ΚΟΝΤ Α |
IPC 2.5.17.1 |
| Αντίσταση επιφάνειας |
105 |
|
MΩ |
ΚΟΝΤ Α |
IPC 2.5.17.1 |
| Μοντέλο τράβηξης |
1498
1293 |
X
Y |
MPa |
23°C |
ΑΣTM D 638 |
| Απορρόφηση υγρασίας |
0.02 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Ειδική θερμότητα |
0.86 |
|
j/g/k |
|
Υπολογισμός |
| Θερμική αγωγιμότητα |
0.79 |
|
W/M/K |
50°C |
ΑΣTM D 5470 |
Συντελεστής θερμικής διαστολής
(-55 έως 288°C) |
17
17
24 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ΑΣTM D 3850 |
| Σφιχτότητα |
2.6 |
|
gm/cm3 |
23°C |
ΑΣTM D 792 |
| Δυνατότητα της φλούδας χαλκού |
7.1 |
|
Επικεφαλής. |
1 ουγκιά, EDC μετά την πλωτότητα της συγκόλλησης |
IPC-TM 2.4.8 |
| Πυροδοσία |
V-0 |
|
|
|
UL 94 |
| Συμβατό με διαδικασία χωρίς μόλυβδο |
- Ναι, ναι. |
|
|
|
|
Βασικά χαρακτηριστικά και οφέλη
Εξαιρετικές ηλεκτρικές ιδιότητες
Το Rogers RO3006 διαθέτει μια διηλεκτρική σταθερά 6,15 ± 0,15 στα 10 GHz, μαζί με έναν χαμηλό συντελεστή διάσπασης 0.002Τα χαρακτηριστικά αυτά εξασφαλίζουν ελάχιστη απώλεια σήματος και υψηλή απόδοση, καθιστώντας το ιδανικό για εφαρμογές υψηλής συχνότητας.
Μηχανική σταθερότητα
Ο χαμηλός συντελεστής θερμικής διαστολής (CTE) του υλικού ευθυγραμμίζεται στενά με αυτόν του χαλκού, προωθώντας αξιόπιστες επιφανειακές συναρμολογίες.Αυτό το χαρακτηριστικό είναι ιδιαίτερα ευεργετικό για εφαρμογές ευαίσθητες στις διακυμάνσεις της θερμοκρασίας, εξασφαλίζοντας εξαιρετική σταθερότητα διαστάσεων.
Αποτελεσματική από πλευράς κόστους κατασκευή
Προσφέρουμε λύσεις για πρωτότυπα, μικρές παρτίδες, και την παραγωγή όγκου.Παροχή οικονομικών τιμών για το λαμινέτο χωρίς να συμβιβάζεται με την ποιότηταΗ ευελιξία αυτή τους καθιστά ιδανική επιλογή για την κατασκευή πρωτοτύπων καθώς και για την παραγωγή μικρής και μεγάλης κλίμακας.
Τυπικές εφαρμογές
Αυτό το 2-στρωτό PCB RO3006 είναι ευπροσάρμοστο και κατάλληλο για διάφορες εφαρμογές, συμπεριλαμβανομένων:
- Συστήματα ραντάρ αυτοκινήτων: Βελτίωση των χαρακτηριστικών ασφαλείας και των δυνατοτήτων πλοήγησης.
- Κυτταρική τηλεπικοινωνία: Χρησιμοποιείται σε ενισχυτές ισχύος και κεραίες για αποτελεσματική επικοινωνία.
- Συστήματα παγκόσμιας θέσης (GPS): Παροχή αξιόπιστης απόδοσης στις δορυφορικές επικοινωνίες.
- Ασύρματες επικοινωνίες: Ιδανικές για κεραίες, που επιτρέπουν απρόσκοπτη σύνδεση.
- Απομακρυσμένοι αναγνώστες μετρητών: διευκόλυνση της ακριβούς μετάδοσης δεδομένων στη διαχείριση των κοινών υπηρεσιών.
Παγκόσμια διαθεσιμότητα και συμμόρφωση με τα πρότυπα
Αυτό το υψηλής απόδοσης PCB είναι διαθέσιμο για αποστολή σε όλο τον κόσμο, συμμορφούμενο με τα πρότυπα IPC-Class-2.Η πιστοποίηση αυτή εγγυάται ότι το προϊόν μας πληροί τις προσδοκίες της βιομηχανίας για αξιοπιστία και ποιότητα, διασφαλίζοντας ότι θα λάβετε ένα PCB υψηλής ποιότητας για τα έργα σας.
Συμπεράσματα
Συμπερασματικά, αυτό το πρόσφατα προμηθευμένο διπλάσιο PCB κατασκευασμένο από το Rogers RO3006 έχει σχεδιαστεί για να υπερέχει σε μια ποικιλία εφαρμογών υψηλής συχνότητας.μηχανική σταθερότητα, και οικονομικά αποδοτική κατασκευή, ξεχωρίζει ως μια αξιόπιστη λύση για τους μηχανικούς και τους σχεδιαστές.
Ανυψώστε τα ηλεκτρονικά σας σχέδια με τα προηγμένα PCB RO3006, σχεδιασμένα για εξαιρετικές επιδόσεις και αξιοπιστία σε απαιτητικές εφαρμογές.
