Rogers RO3035 PCB Διπλό στρώμα 5mil Immersion Χρυσό κυκλώματα PCB

Rogers RO3035 PCB Double-layer 5mil Immersion Gold pcb Circuits
Rogers RO3035 PCB Double-layer 5mil Immersion Gold pcb Circuits

Μεγάλες Εικόνας :  Rogers RO3035 PCB Διπλό στρώμα 5mil Immersion Χρυσό κυκλώματα PCB

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: Rogers RO3035 Υποστρώμα - 5mil (0,127mm) Αριθμός στρωμάτων: 2-στρώμα
Μέγεθος PCB: 67.1mm x 57,6 mm = 2Τύποι = 2PCS Μοντέλο: 0.2 mm
Τελεία επιφάνειας: Χρυσός βύθισης Μάσκα συγκόλλησης: - Όχι, όχι.
Επισημαίνω:

RO3035 Κύκλοι κυκλωμάτων PCB με βύθιση σε χρυσό

,

Διπλό στρώμα καταδύσεις χρυσό PCB κυκλώματα

,

5 χιλιοστών καταδύσεις χρυσού κυκλώματα PCB

Στον συνεχώς εξελισσόμενο τομέα της τεχνολογίας, η ανάγκη για υψηλής απόδοσης πλακέτες εκτυπωμένων κυκλωμάτων (PCB) είναι πιο κρίσιμη από ποτέ.κατασκευασμένο από ανώτατο επίπεδο υλικό Rogers RO3035Το σύστημα αυτό έχει σχεδιαστεί για να ανταποκρίνεται στις αυστηρές απαιτήσεις των σύγχρονων εφαρμογών, ιδίως στους τομείς υψηλών συχνοτήτων, όπως οι τεχνολογίες 5G και των χιλιοστών κυμάτων.



Μη συγκρίσιμο υλικό: Rogers RO3035

Στο επίκεντρο αυτού του PCB βρίσκεται το Rogers RO3035, ένα κεραμικά γεμάτο πλαστικό με βάση το PTFE, γνωστό για την εξαιρετική του απόδοση σε κυκλώματα υψηλής συχνότητας.που είναι σχεδιασμένο να παρέχει σταθερή διηλεκτρική σταθερά σε εύρος θερμοκρασιώνΗ σταθερότητα αυτή είναι απαραίτητη για τη διατήρηση της βέλτιστης απόδοσης σε δύσκολα περιβάλλοντα.



Λεπτομερείς προδιαγραφές

Εδώ είναι οι βασικές προδιαγραφές του PCB 2 στρώσεων μας:


- Βασικό υλικό: Ρότζερς RO3035


- Αριθμός στρωμάτων: 2 στρώματα


- Διαστάσεις: 67,1 mm x 57,6 mm (2 τύποι, 2 PCS)


- Ελάχιστο ίχνος / χώρος: 4/5 mils


- Ελάχιστο μέγεθος τρύπας: 0,2 mm


- Τελειωμένο φύλλο Δάχος: 0,2 mm


- Τελειωμένο βάρος χαλκού: 1 ουγκιά (1,4 ml) στα εξωτερικά στρώματα


- Δυνατότητα επένδυσης: 20 μm


- Επιφανειακό φινίρισμα:


- Καμία από τις δύο πλευρές.


- Καμία από τις δύο πλευρές.


- Ηλεκτρικές δοκιμές: 100% δοκιμές πριν από την αποστολή



Συγκέντρωση PCB

Η διαμόρφωση της στοίβασης είναι η ακόλουθη:


- Τάξη χαλκού 1: 35 μm
- Rogers RO3035 Υποστρώμα: 5 mil (0,127 mm)
- Τάξη χαλκού 2: 35 μm



Ιδιοκτησία RO3035 Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 3.50±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα
Η διηλεκτρική σταθερά,εΣχεδιασμός 3.6 Z   8GHz έως 40GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης,tanδ 0.0015 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε -45 Z ppm/°C 10 GHz -50°C έως 150°C IPC-TM-650 2.5.5.5
Διαμετρική σταθερότητα 0.11
0.11
X
Y
χιλιοστά ΚΟΝΤ Α IPC-TM-650 2.2.4
Αντίσταση όγκου 107   MΩ.cm ΚΟΝΤ Α IPC 2.5.17.1
Αντίσταση επιφάνειας 107   ΚΟΝΤ Α IPC 2.5.17.1
Μοντέλο τράβηξης 1025
1006
X
Y
MPa 23°C ΑΣTM D 638
Απορρόφηση υγρασίας 0.04   % D48/50 IPC-TM-650 2.6.2.1
Ειδική θερμότητα     j/g/k   Υπολογισμός
Θερμική αγωγιμότητα 0.5   W/M/K 50°C ΑΣTM D 5470
Συντελεστής θερμικής διαστολής
(-55 έως 288°C)
17
17
24
X
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2.4.4.1
Td 500   °C TGA   ΑΣTM D 3850
Σφιχτότητα 2.1   gm/cm3 23°C ΑΣTM D 792
Δυνατότητα της φλούδας χαλκού 10.2   Επικεφαλής. 1 ουγκιά, EDC μετά την πλωτότητα της συγκόλλησης IPC-TM 2.4.8
Πυροδοσία V-0       UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι.



Βασικά χαρακτηριστικά και πλεονεκτήματα



Ανώτερη ηλεκτρική απόδοση

Το λαμινάτο Rogers RO3035 προσφέρει μια διηλεκτρική σταθερά 3,5 ± 0,05 στα 10 GHz, σε συνδυασμό με έναν χαμηλό συντελεστή διάσπασης 0.0015Τα χαρακτηριστικά αυτά εξασφαλίζουν ελάχιστη απώλεια σήματος και υψηλή απόδοση, καθιστώντας το κατάλληλο για εφαρμογές που φτάνουν έως και 30-40 GHz.



Στερεές Μηχανικές Ιδιότητες

Με χαμηλό συντελεστή θερμικής διαστολής (CTE) που ταιριάζει πολύ με αυτό του χαλκού, το υλικό αυτό προωθεί αξιόπιστες επιφανειακές συναρμολογήσεις.Αυτό το χαρακτηριστικό είναι ιδιαίτερα ευεργετικό για εφαρμογές ευαίσθητες στις διακυμάνσεις της θερμοκρασίας, εξασφαλίζοντας εξαιρετική σταθερότητα διαστάσεων.



Ευέλικτες επιλογές παραγωγής

Τα PCB μας είναι σχεδιασμένα για να καλύπτουν διάφορες ανάγκες παραγωγής.Παρέχουμε οικονομικά αποδοτικές τιμές για το λαμινάτο χωρίς να συμβιβάζουμε την ποιότηταΗ ευελιξία αυτή το καθιστά την ιδανική επιλογή για μηχανικούς και σχεδιαστές σε διάφορα έργα.

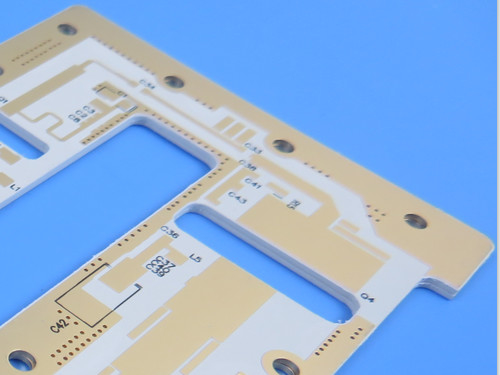

Rogers RO3035 PCB Διπλό στρώμα 5mil Immersion Χρυσό κυκλώματα PCB 0



Πολυδιάστατες εφαρμογές

Αυτό το 2-στρωτό PCB RO3035 είναι προσαρμόσιμο σε μια πληθώρα εφαρμογών, συμπεριλαμβανομένων:


- Συστήματα ραντάρ αυτοκινήτων: Βελτίωση της ασφάλειας και των δυνατοτήτων πλοήγησης στα σύγχρονα οχήματα.


- Συστήματα παγκόσμιας θέσης (GPS): Παρέχουν αξιόπιστες επιδόσεις δορυφορικής επικοινωνίας.


- Κυτταρικές τηλεπικοινωνίες: ενισχυτές ισχύος και κεραίες για αποτελεσματική επικοινωνία δικτύου.


- Ασύρματες επικοινωνίες: Αντενές επικάλυψης που υποστηρίζουν απρόσκοπτη σύνδεση για διάφορες συσκευές.


- Απομακρυσμένοι αναγνώστες μετρητών: εξορθολογισμός της ακριβούς μετάδοσης δεδομένων στη διαχείριση των υπηρεσιών κοινής ωφέλειας.



Παγκόσμια διαθεσιμότητα και συμμόρφωση

Αυτό το υψηλής απόδοσης PCB είναι διαθέσιμο για αποστολή σε όλο τον κόσμο και συμμορφώνεται με τα πρότυπα IPC-Class-2.Η πιστοποίηση αυτή εξασφαλίζει ότι το προϊόν μας πληροί τις αυστηρές απαιτήσεις της βιομηχανίας για ποιότητα και αξιοπιστία, παρέχοντας μια ανώτερη λύση PCB.



Συμπεράσματα

Συνοπτικά, αυτό το διπλάσιο PCB κατασκευασμένο από Rogers RO3035 είναι σχεδιασμένο για να υπερέχει σε εφαρμογές υψηλής συχνότητας, παρέχοντας εξαιρετική απόδοση και αξιοπιστία.ευέλικτες επιλογές κατασκευής, και ευρείας κλίμακας εφαρμογών, αποτελεί την πρώτη επιλογή για μηχανικούς και σχεδιαστές.



Επιλέξτε το PCB RO3035 για το επόμενο σας έργο και ανακαλύψτε την επίδραση υψηλής ποιότητας υλικών και ειδικής μηχανικής.Επικοινωνήστε μαζί μας σήμερα και ανεβάστε τα ηλεκτρονικά σας σχέδια σε νέα ύψη!
