Υλικό: | Rogers RT/duroid 6002 Υποστρώμα - 5mil (0,127mm) | Αριθμός στρωμάτων: | 2-στρώμα |
---|---|---|---|
Μέγεθος PCB: | 390mm x 310.9mm = 1PCS | Μοντέλο: | 0.2 mm |
Τελεία επιφάνειας: | Κασσίτερος βύθισης | Μάσκα συγκόλλησης: | - Όχι, όχι. |
Επισημαίνω: | 5 ml PCB με βύθιση από κασσίτερο,Ραδιοσυχνοποιητικά κυκλώματα βύθισμα Tin PCB |

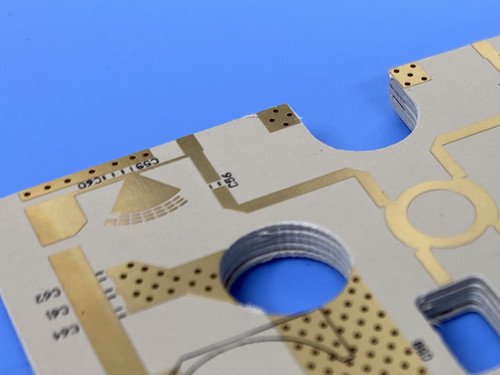

Παρουσιάζουμε το υψηλής απόδοσης διπλάσιο PCB, μελετητικά σχεδιασμένο για προηγμένες εφαρμογές.υλικό PTFE γεμάτο κεραμικά, γνωστό για τη χαμηλή διηλεκτρική σταθερά του και τις εξαιρετικές υψηλές συχνότητες.
Κατασκευή PCB: Μια Σύνοψη
Το διπλά PCB μας είναι σχεδιασμένο με ακρίβεια, με:
- Βασικό υλικό: Rogers RT/Duroid 6002, ένα κεραμικό υλικό PTFE γνωστό για τις ανώτερες ηλεκτρικές και μηχανικές του ιδιότητες.
- Αριθμός στρωμάτων: 2 στρώματα, εξασφαλίζοντας ένα συμπαγές σχεδιασμό, διατηρώντας παράλληλα τις επιδόσεις.
- Μέγεθος πίνακα: 390 mm x 310.9 mm, παρέχοντας άφθονο χώρο για σύνθετα κυκλώματα.
- Ελάχιστο ίχνος / χώρος: 4/5 mils, επιτρέποντας πυκνή διάταξη που είναι κρίσιμη στα σύγχρονα ηλεκτρονικά.
- Ελάχιστο μέγεθος τρύπας: 0,2 mm, διευκολύνοντας την ενσωμάτωση λεπτών εξαρτημάτων.
- Τελειωμένο πάχος πλάκας: 0,2 mm, το οποίο είναι ιδανικό για εφαρμογές που απαιτούν ελάχιστο βάρος και πάχος.
- Επιφανειακή τελική επεξεργασία: Κύλινδρο βύθισης, που παρέχει εξαιρετική συγκολλητικότητα και προστασία από την οξείδωση.
Ηλεκτρική ακεραιότητα και δοκιμές
Πριν από την αποστολή, κάθε πλάκα υποβάλλεται σε 100% ηλεκτρική δοκιμή, εξασφαλίζοντας την αξιοπιστία και την απόδοση.Αυτή η αυστηρή διαδικασία ελέγχου ποιότητας εγγυάται ότι οι πελάτες μας λαμβάνουν μόνο τα υψηλότερης ποιότητας PCB, έτοιμο για χρήση σε κρίσιμες εφαρμογές.
Ιδιοκτησία | NT1 ατμόσφαιρα | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΠρόοδος | 2.94±0.04 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 2.94 | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | ||
Παράγοντας διάσπασης,tanδ | 0.0012 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | +12 | Z | ppm/°C | 10 GHz 0 °C-100 °C | IPC-TM-650 2.5.5.5 |
Αντίσταση όγκου | 106 | Z | Μωμ. | Α | ΑΣTM D 257 |
Αντίσταση επιφάνειας | 107 | Z | Μωμ. | Α | ΑΣTM D 257 |
Μοντέλο τράβηξης | 828 ((120) | X,Y | MPa ((kpsi) | 23°C | ΑΣTM D 638 |
Τελειώδης Άγχος | 6.9(1.0) | X,Y | MPa ((kpsi) | ||
Τελική Τάση | 7.3 | X,Y | % | ||
Συμπίεση | 2482 (((360) | Z | MPa ((kpsi) | ΑΣTM D 638 | |
Απορρόφηση υγρασίας | 0.02 | % | D48/50 | IPC-TM-650 2.6.2.1 ΑΣTM D 570 |
|
Θερμική αγωγιμότητα | 0.6 | W/m/k | 80°C | ΑΣTM C518 | |
Συντελεστής θερμικής διαστολής (-55 έως 288°C) |
16 16 24 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
Td | 500 | °C TGA | ΑΣTM D 3850 | ||
Σφιχτότητα | 2.1 | gm/cm3 | ΑΣTM D 792 | ||
Ειδική θερμότητα | 0.93(0.22) | j/g/k (BTU/ib/OF) |
Υπολογισμός | ||
Σκουπίλα χαλκού | 8.9(1.6) | Ιβς/σελ. ((N/mm) | IPC-TM-650 2.4.8 | ||
Πυροδοσία | V-0 | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
Υλικό: Rogers RT/Duroid 6002
Τι κάνει το RT/Duroid 6002 ξεχωριστό;
Το Rogers RT/Duroid 6002 είναι ένα μοναδικό υλικό που χαρακτηρίζεται από:
- Χαμηλή διηλεκτρική σταθερά (Dk): 2,94 +/- 0.04, το οποίο ελαχιστοποιεί την απώλεια σήματος σε υψηλές συχνότητες.
- Χαμηλός θερμικός συντελεστής Dk: 12 ppm/°C, διασφαλίζοντας σταθερότητα σε διάφορες θερμοκρασίες.
- Συντελεστής διάσπασης: 0,0012 στα 10GHz, ιδανικό για εφαρμογές μικροκυμάτων.
- Θερμική αγωγιμότητα: 0,6 W/m/k, παρέχοντας αποτελεσματική απώλεια θερμότητας.
- Απορρόφηση υγρασίας: 0,02%, η οποία είναι κρίσιμη για τη διατήρηση της απόδοσης σε υγρό περιβάλλον.
Ορισμένα από τα πλεονεκτήματα της χρήσης RT/Duroid 6002
1Χαρακτηριστικά χαμηλής απώλειας: Το υλικό επιτρέπει εξαιρετικές επιδόσεις υψηλής συχνότητας, καθιστώντας το κατάλληλο για εφαρμογές ραδιοκυμάτων και μικροκυμάτων.
2- Διαμετρική σταθερότητα: Ο χαμηλός συντελεστής θερμικής διαστολής του μειώνει τον κίνδυνο διαστρέβλωσης ή στρέβλωσης, εξασφαλίζοντας την ακεραιότητα του πίνακα με την πάροδο του χρόνου.
3Μηχανική αξιοπιστία: Το RT/Duroid 6002 προσφέρει ισχυρές μηχανικές ιδιότητες, καθιστώντας το ιδανικό για εφαρμογές όπου η αντοχή είναι απαραίτητη.
Συγκέντρωση PCB
Η συσσώρευση του διπλάσματος PCB μας αποτελείται από:
- Τάξη χαλκού 1: 35 μm
- Rogers RT/Duroid 6002 Υποστρώμα: 5 mil (0,127 mm)
- Τάξη χαλκού 2: 35 μm
Αυτή η διαμόρφωση βελτιστοποιεί την ηλεκτρική απόδοση, διατηρώντας παράλληλα ένα ελαφρύ προφίλ, απαραίτητο για τις σύγχρονες ηλεκτρονικές συσκευές.
Τυπικές εφαρμογές
Το διπλά PCB μας είναι ιδιαίτερα κατάλληλο για:
- Αντενές φάσης: απαραίτητες σε προηγμένα συστήματα επικοινωνίας.
- Συστήματα ραντάρ: τόσο εδάφους όσο και αέρος, όπου η ακρίβεια είναι κρίσιμη.
- Αντένες GPS: Υποστήριξη τεχνολογιών πλοήγησης παγκοσμίως.
- Ηλεκτρικά συστήματα: διευκόλυνση της αποδοτικής διανομής ενέργειας σε συστήματα υψηλών επιδόσεων.
- Συστήματα αποφυγής συγκρούσεων εμπορικών αεροπορικών εταιρειών: βελτίωση της ασφάλειας στην αεροπορία.
- Δίκτυα σχηματισμού δέσμης: Κλειδί στην επεξεργασία και μετάδοση σήματος.
Συμπεράσματα
Συμπερασματικά, το πρόσφατα παραγόμενο διπλάσιο PCB, κατασκευασμένο από το Rogers RT/Duroid 6002 και με επιφάνεια από κασσίτερο, αποτελεί σημαντική πρόοδο στην τεχνολογία PCB.Με τις εξαιρετικές ηλεκτρικές του επιδόσειςΤο PCB είναι κατάλληλο για διάφορες απαιτητικές εφαρμογές, ώστε να ανταποκρίνεται στις ανάγκες βιομηχανιών που κυμαίνονται από τις τηλεπικοινωνίες έως την αεροδιαστημική βιομηχανία.
Επιλέγοντας το PCB μας, επιλέγετε την αξιοπιστία, την απόδοση και την καινοτομία.Δεσμευόμαστε να παρέχουμε στους πελάτες μας προϊόντα υψηλής ποιότητας που βελτιώνουν το σχεδιασμό τους και οδηγούν στην επιτυχία τους στην ανταγωνιστική αγορά ηλεκτρονικών..
Για ερωτήσεις ή για παραγγελία, επικοινωνήστε με την ομάδα πωλήσεων μας σήμερα!
