Παρουσιάζουμε το υψηλής απόδοσης 6 στρώσεων άκαμπτο PCB, εξειδικευμένα κατασκευασμένο για ένα ευρύ φάσμα προηγμένων ηλεκτρονικών εφαρμογών.διασφάλιση εξαιρετικής αξιοπιστίας και απόδοσης.
Κατασκευή PCB

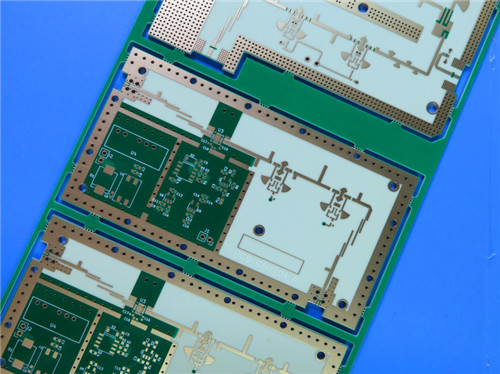

Αυτό το 6 στρώματα PCB είναι σχολαστικά σχεδιασμένο, με συνδυασμό υλικών RO4350B και S1000-2M. Οι διαστάσεις της πλακέτας είναι 76,5 mm x 83 mm, με τελικό πάχος 1,5 mm.Η κατασκευή περιλαμβάνει:
- Βασικά υλικά: RO4350B, γνωστό για τις εξαιρετικές ηλεκτρικές του επιδόσεις, και S1000-2M, που βελτιώνει τη θερμική διαχείριση και την αξιοπιστία.
- Σύνθεση στρωμάτων: Η συστοιχία αποτελείται από εναλλασσόμενα στρώματα χαλκού και prepreg, εξασφαλίζοντας τη βέλτιστη ακεραιότητα του σήματος και τη θερμική σταθερότητα.
Βασικές προδιαγραφές
- Ελάχιστο ίχνος / χώρος: 4/4 mils
- Ελάχιστο μέγεθος τρύπας: 0,3 mm
- Επιφανειακό φινίρισμα: Χρυσός βύθισης νικελίου χωρίς ηλεκτρισμό (ENIG), παρέχοντας εξαιρετική συγκόλληση και αντοχή στη διάβρωση.
- Ηλεκτρικές δοκιμές: Κάθε πλακέτα υποβάλλεται σε 100% ηλεκτρικές δοκιμές πριν από την αποστολή, εξασφαλίζοντας την ποιότητα και την αξιοπιστία.
Υλικά Πλεονεκτήματα
RO4350B
Το RO4350B είναι ένα λαμινάτο υψηλών επιδόσεων που συνδυάζει την κατασκευαστικότητα του ηποξυγόνου / γυαλιού με τις ηλεκτρικές επιδόσεις των κεραμικών υλικών.
- Δηλεκτρική σταθερά (Dk): Διατηρεί σταθερή τιμή περίπου 3,48 στα 10 GHz, κρίσιμη για εφαρμογές υψηλής συχνότητας.
- Θερμικός συντελεστής διεύρυνσης (CTE): Ο συντελεστής διεύρυνσης του RO4350B ταιριάζει στενά με αυτόν του χαλκού, εξασφαλίζοντας ελάχιστη θερμική πίεση και εξαιρετική σταθερότητα διαστάσεων κατά τη διάρκεια της συγκόλλησης και της λειτουργίας.
- Υψηλή θερμοκρασία μετάβασης γυαλιού (Tg): Με Tg που υπερβαίνει τους 280 °C (536 °F), το RO4350B είναι κατάλληλο για περιβάλλοντα υψηλών θερμοκρασιών, καθιστώντας το ιδανικό για απαιτητικές εφαρμογές.
| RO4350B Τυπική αξία |
| Ιδιοκτησία |
RO4350B |
Κατεύθυνση |
Μονάδες |
Υπόθεση |
Μέθοδος δοκιμής |
| Η διηλεκτρική σταθερά,εΠρόοδος |
3.48±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα |
| Η διηλεκτρική σταθερά,εΣχεδιασμός |
3.66 |
Z |
|
8 έως 40 GHz |
Μέθοδος διαφορικού μήκους φάσης |
| Παράγοντας διάσπασης |
0.0037
0.0031 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Θερμικός συντελεστής ε |
+50 |
Z |
ppm/°C |
-50°C έως 150°C |
IPC-TM-650 2.5.5.5 |
| Αντίσταση όγκου |
1.2 x 1010 |
|
MΩ.cm |
ΚΟΝΤ Α |
IPC-TM-650 2.5.17.1 |
| Αντίσταση επιφάνειας |
5.7 x109 |
|
MΩ |
ΚΟΝΤ Α |
IPC-TM-650 2.5.17.1 |
| Ηλεκτρική ισχύς |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Μοντέλο τράβηξης |
16,767(2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 αθλητισμός |
ΑΣTM D 638 |
| Δυνατότητα τράβηξης |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 αθλητισμός |
ΑΣTM D 638 |
| Δύναμη κάμψης |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Διαμετρική σταθερότητα |
< 0.5 |
X,Y |
χιλιοστά
(mil/inch) |
μετά την έκταση etch+E2/150°C |
IPC-TM-650 2.4.39Α |
| Συντελεστής θερμικής διαστολής |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°C έως 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
Α |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ΑΣTM D 3850 |
| Θερμική αγωγιμότητα |
0.69 |
|
W/M/oK |
80°C |
ΑΣTM C518 |
| Απορρόφηση υγρασίας |
0.06 |
|
% |
48 ώρες βύθιση 0.060"
θερμοκρασία δείγματος 50°C |
ΑΣTM D 570 |
| Σφιχτότητα |
1.86 |
|
gm/cm3 |
23°C |
ΑΣTM D 792 |
| Δυνατότητα της φλούδας χαλκού |
0.88
(5.0) |
|
Α/χμ
(πλήρης) |
Μετά τη συγκόλληση, πλένετε 1 ουγκιά.
Φόλιο EDC |
IPC-TM-650 2.4.8 |
| Πυροδοσία |
(3) V-0 |
|
|
|
UL 94 |
| Συμβατό με διαδικασία χωρίς μόλυβδο |
- Ναι, ναι. |
|
|
|
|
S1000-2M
Το S1000-2M συμπληρώνει την RO4350B προσφέροντας:
- Κατώτερος άξονας Z CTE: Αυτό το χαρακτηριστικό ενισχύει την αξιοπιστία των επιχρισμένων τρυπών, ειδικά σε καταστάσεις θερμικού κύκλου.
- Συμβατότητα χωρίς μόλυβδο: Το S1000-2M υποστηρίζει φιλικές προς το περιβάλλον διαδικασίες κατασκευής, καθιστώντας το κατάλληλο για τα σύγχρονα πρότυπα συμμόρφωσης.
- Εξαιρετική μηχανική επεξεργασιμότητα: Το υλικό αυτό επιτρέπει πολύπλοκα σχέδια χωρίς να διακυβεύεται η αξιοπιστία.
Εφαρμογές
Δεδομένων των ισχυρών προδιαγραφών και των πλεονεκτημάτων των υλικών, αυτό το άκαμπτο PCB 6 στρωμάτων είναι ιδανικό για διάφορες εφαρμογές, μεταξύ των οποίων:
- Αεροπορικές ευρυζωνικές κεραίες: Παροχή αξιόπιστης συνδεσιμότητας σε αεροπορικά περιβάλλοντα.
- Κύκλοι μικρογραμμής και γραμμής: Είναι απαραίτητοι για εφαρμογές ραδιοκυμάτων και μικροκυμάτων όπου η ακεραιότητα του σήματος είναι πρωταρχικής σημασίας.
- Συστήματα ραντάρ: Υποστήριξη σύνθετης τεχνολογίας ραντάρ με υψηλή ακρίβεια.
- Συστήματα καθοδήγησης: διασφάλιση ακριβούς και αξιόπιστης απόδοσης των συστημάτων πλοήγησης και ελέγχου.
- Ψηφιακές ραδιοφωνικές κεραίες σημείο προς σημείο**: διευκόλυνση της υψηλής ταχύτητας μετάδοσης δεδομένων.
Συμμόρφωση και διασφάλιση ποιότητας
Τα PCB μας πληρούν τα πρότυπα IPC-Class-2, εξασφαλίζοντας υψηλής ποιότητας πρακτικές κατασκευής.που μας επιτρέπουν να παραδίδουμε προϊόντα που πληρούν ή υπερβαίνουν τα πρότυπα της βιομηχανίας.
Επιπλέον, η παγκόσμια διαθεσιμότητα των PCB μας σημαίνει ότι οι πελάτες σε όλο τον κόσμο μπορούν να έχουν πρόσβαση σε αυτή την τεχνολογία αιχμής,διασφάλιση ότι τα έργα σας επωφελούνται από τα καλύτερα διαθέσιμα υλικά και διαδικασίες κατασκευής.
Συμπεράσματα
Συμπερασματικά, το πρόσφατα προμηθευμένο 6 στρώσεων άκαμπτο PCB, κατασκευασμένο από RO4350B και S1000-2M αντιπροσωπεύει μια σημαντική πρόοδο στην τεχνολογία PCB.και διαφορετικές εφαρμογές, αυτό το PCB έχει σχεδιαστεί για να ανταποκρίνεται στις πολύπλοκες απαιτήσεις του σύγχρονου ηλεκτρονικού εξοπλισμού.
Είτε ασχολείστε με την αεροδιαστημική, τις τηλεπικοινωνίες, είτε με προηγμένα καταναλωτικά ηλεκτρονικά, η επιλογή των 6 στρωμάτων PCB θα ενισχύσει τα σχέδιά σας με αξιοπιστία, αποτελεσματικότητα και απόδοση.Επικοινωνήστε μαζί μας σήμερα για να μάθετε περισσότερα για το πώς τα PCB μας μπορούν να ανυψώσουν τα έργα σας στο επόμενο επίπεδο.
