2 στρώματα PCB RF-30 On Rogers 40mil Λαμινάτες με μαύρο μεταξοειδές κασσίτερο.

2 στρώματα PCB RF-30 On Rogers 40mil Λαμινάτες με μαύρο μεταξοειδές κασσίτερο.

MOQ: 1PCS
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Σώμα σακούλες+Κάρτονες
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000 PCS ανά μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Υλικό PCB:
RF-30 - 1,016 mm (40mil)
Αριθμός στρωμάτων:
2-στρώμα
Μέγεθος PCB:
151 mm x 82 mm = 1PCS, +/- 0,15 mm
Μοντέλο:
1,1 χιλ.
Βάρος χαλκού:
1 ουγκιά (1,4 ml) εσωτερικά/εξωτερικά στρώματα
Τελεία επιφάνειας:
Κασσίτερος βύθισης
Μάσκα συγκόλλησης:
- Όχι, όχι.
Σιδερένιο:
Μαύρο
Επισημαίνω:

40mil Λαμινισμένα PCB

,

Μαύρο PCB μεταξοειδούς

,

PCB RF-30

Περιγραφή προϊόντος

Παρουσιάζουμε το πρόσφατα προμηθευμένο 2 στρώσεων άκαμπτο PCB με RF-30, ένα υψηλής απόδοσης, χαμηλού κόστους πλαστικό κεραίας σχεδιασμένο για εφαρμογές μικροκυμάτων και ραδιοσυχνοτήτων.Αυτό το PCB συνδυάζει προηγμένη τεχνολογία υλικών με ακριβή μηχανική για να ανταποκριθεί στις απαιτήσεις των σύγχρονων ηλεκτρονικών συσκευών.



1Τεχνικές προδιαγραφές



Κατασκευή PCB

Αυτό το 2 στρώματα άκαμπτο PCB έχει σχεδιαστεί με ακρίβεια για να εξασφαλίσει βέλτιστες επιδόσεις για διάφορες χρήσεις.



- Βασικό υλικό: RF-30, γνωστό για τα εξαιρετικά ηλεκτρικά του χαρακτηριστικά.


- Αριθμός στρωμάτων: 2 στρώματα, παρέχοντας μια σταθερή βάση για τα σχέδια κυκλωμάτων.


- Μέγεθος πλάκας: 151 mm x 82 mm (± 0,15 mm), κατάλληλη για διάφορες εφαρμογές.


- Τελειωμένο πάχος πλάκας: 1,1 mm, προσφέροντας αντοχή, διατηρώντας ένα συμπαγές προφίλ.


- Τελειωμένο βάρος χαλκού: 1 ουγκιά, βελτιώνοντας την ακεραιότητα του σήματος.


- Ελάχιστο ίχνος / χώρος: 5/4 mils, επιτρέποντας υψηλής πυκνότητας τοποθεσίες.


- Ελάχιστο μέγεθος τρύπας: 0,3 mm, χωριστή για διάφορα εξαρτήματα.


- Δίπλα πάχος επικάλυψης: 20 μm, εξασφαλίζοντας αξιόπιστες ηλεκτρικές συνδέσεις.


- Επιφανειακή τελική επεξεργασία: κασσίτερο βύθισης, που παρέχει εξαιρετική συγκολλησιμότητα και αντοχή στη διάβρωση.



Συγκέντρωση PCB

- Τάξη χαλκού 1: 35 μm
- RF-30 Core: 1,016 mm (40 mil), βελτιστοποιημένο για τη μείωση της μετατόπισης φάσης και τη βελτίωση της ποιότητας του σήματος.
- Τάξη χαλκού 2: 35 μm

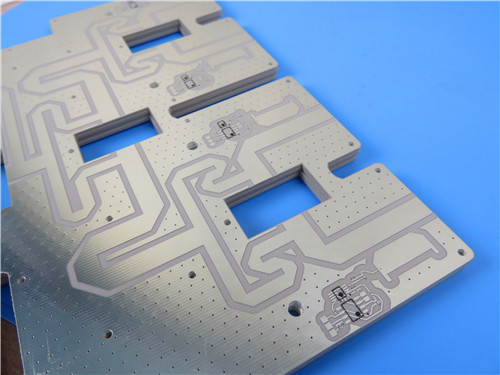

2 στρώματα PCB RF-30 On Rogers 40mil Λαμινάτες με μαύρο μεταξοειδές κασσίτερο. 0



2. Πλεονεκτήματα του υλικού RF-30



Υψηλή διηλεκτρική σταθερά

Το RF-30 διαθέτει διηλεκτρική σταθερά 3,0 ± 0,05 στα 1,9 GHz, καθιστώντας το ιδανικό για εφαρμογές RF όπου η μείωση του μεγέθους είναι απαραίτητη χωρίς να θυσιάζεται η απόδοση.Αυτό είναι ιδιαίτερα πλεονεκτικό για τις μικρές συσκευές που απαιτούν αποτελεσματική επεξεργασία σήματος.



Χαμηλός συντελεστής διάσπασης

Με συντελεστή διάσπασης 0,0014 στα 1,9 GHz, το RF-30 ελαχιστοποιεί τις απώλειες ενέργειας, με αποτέλεσμα την βελτίωση της απόδοσης του κυκλώματος.Αυτό το χαρακτηριστικό είναι κρίσιμο για τη διατήρηση της ακεραιότητας του σήματος σε περιβάλλοντα υψηλής συχνότητας.



Εξαιρετική σταθερότητα διαστάσεων

Η υφασμένη γυάλινη ενίσχυση του RF-30 παρέχει εξαιρετική σταθερότητα, εξασφαλίζοντας ότι το PCB μπορεί να αντέξει θερμικές και μηχανικές πιέσεις κατά τη διάρκεια της συναρμολόγησης και της λειτουργίας.Αυτή η σταθερότητα είναι ζωτικής σημασίας για συνεπή απόδοση σε διάφορες συνθήκες.



Ανώτερες θερμικές και ηλεκτρικές ιδιότητες

Το RF-30 διαθέτει διηλεκτρική διάσπαση > 60kV και αντίσταση όγκου 1,26 x 10^9 Mohm-cm, καθιστώντας το κατάλληλο για εφαρμογές υψηλής ισχύος.02% βελτιώνει την αξιοπιστία σε υγρό περιβάλλον.



3Εφαρμογές

Το RF-30 PCB είναι απόλυτα κατάλληλο για μια σειρά εφαρμογών, συμπεριλαμβανομένων:



- Αντένα και υποσυμπληρώματα: κρίσιμα για τη δυνατότητα ασύρματης επικοινωνίας σε πολλές συσκευές.



- Ραδιοφωνικά παθητικά εξαρτήματα: όπως φίλτρα, συνδετήρες και διαχωριστές ισχύος, απαραίτητα για την αποτελεσματική επεξεργασία σήματος.



- Ενισχυτές ισχύος: Υποστήριξη κυκλωμάτων υψηλής απόδοσης ραδιοσυχνοτήτων που απαιτούν ισχυρή θερμική διαχείριση.



4. Διασφάλιση ποιότητας

Ακολουθούμε τα πρότυπα κατασκευής IPC-Class-2, διασφαλίζοντας ότι όλα τα PCB μας πληρούν αυστηρά ποιοτικά κριτήρια.διασφάλιση αξιοπιστίας και απόδοσης.



5. Παγκόσμια Διαθεσιμότητα

Είμαστε στην ευχάριστη θέση να προσφέρουμε το RF-30 PCB μας σε όλο τον κόσμο. Αυτή η ευρεία προσβασιμότητα επιτρέπει σε κατασκευαστές και προγραμματιστές από διάφορους τομείς να ενσωματώσουν την προηγμένη τεχνολογία μας στα έργα τους.



Συμπεράσματα

Συνοπτικά, αυτό το PCB που χρησιμοποιεί υλικό RF-30 είναι μια σημαντική καινοτομία στον τομέα των PCB.Αυτό το PCB ξεχωρίζει ως η πρώτη επιλογή για τα σύγχρονα ηλεκτρονικά σχέδια.



Για τους κατασκευαστές και τους προγραμματιστές που αναζητούν λύσεις υψηλής απόδοσης σε ανταγωνιστικές τιμές, το PCB RF-30 μας παρέχει ένα εξαιρετικό συνδυασμό αξιοπιστίας, αποτελεσματικότητας και αξίας.Επικοινωνήστε μαζί μας σήμερα για να κάνετε μια παραγγελία!



2 στρώματα PCB RF-30 On Rogers 40mil Λαμινάτες με μαύρο μεταξοειδές κασσίτερο. 1
