MOQ: | 1PCS |
τιμή: | USD9.99-99.99/PCS |
Τυπική συσκευασία: | Σώμα σακούλες+Κάρτονες |
Περίοδος παράδοσης: | 8-9 εργάσιμες ημέρες |
Μέθοδος πληρωμής: | Τ/Τ |
Ικανότητα εφοδιασμού: | 5000 PCS ανά μήνα |
Καθώς η τεχνολογία συνεχίζει να εξελίσσεται ραγδαία, η ζήτηση για υψηλής απόδοσης πλακέτες εκτυπωμένων κυκλωμάτων (PCB) δεν ήταν ποτέ μεγαλύτερη.κατασκευασμένο από υλικό Rogers RO3010Η συσκευή, η οποία αποτελεί παράδειγμα προηγμένου σχεδιασμού και εξαιρετικής αξιοπιστίας, αποτελεί την ιδανική επιλογή για διάφορες προηγμένες εφαρμογές.
Κατανοηση του υλικού RO3010
Το Rogers RO3010 είναι ένα κεραμικό συνθετικό υλικό PTFE που προσφέρει έναν μοναδικό συνδυασμό υψηλής διαλεκτρικής σταθεράς και εξαιρετικής σταθερότητας.Το υλικό αυτό είναι ιδιαίτερα κατάλληλο για εφαρμογές που απαιτούν ακριβή ακεραιότητα σήματος σε ευρύ φάσμα συχνοτήτων.Ο χαμηλός συντελεστής διάσπασης 0,0022 στα 10 GHz εξασφαλίζει ελάχιστη απώλεια σήματος, η οποία είναι κρίσιμη για εφαρμογές υψηλής συχνότητας.
Οι μηχανικές ιδιότητες του RO3010 είναι επίσης αξιοσημείωτες.Με CTE 13 ppm/°C στην κατεύθυνση X και 11 ppm/°C στην κατεύθυνση Y, το υλικό αντιστοιχεί αποτελεσματικά στα χαρακτηριστικά διαστολής του χαλκού, μειώνοντας έτσι τον κίνδυνο αποστρώσεως και εξασφαλίζοντας μακροχρόνια αξιοπιστία.
Λεπτομέρειες κατασκευής

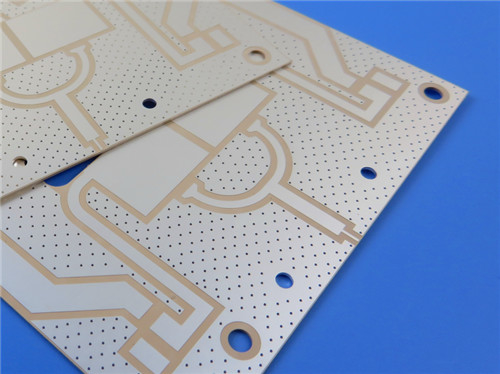

Αυτό το PCB με τις ακόλουθες προδιαγραφές:
- Βασικό υλικό: Ρότζερς RO3010
- Αριθμός στρωμάτων: 2
- Διαστάσεις: 60,32 χ 59,68 χλμ.
- Τελειωμένο φύλλο Δάχος: 0,6 mm
- Βάρος χαλκού: 1 ουγκιά (1,4 ml) στα εξωτερικά στρώματα
- Ελάχιστο ίχνος / χώρος: 5/6 mils
- Ελάχιστο μέγεθος τρύπας: 0,25 mm
- Επιφανειακό φινίρισμα:
- Μεταξιδιωτική οθόνη:
Συγκέντρωση PCB
Η συστοιχία αποτελείται από:
-Σκάτωμα χαλκού 1: 35 μm
- Ρότζερς RO3010 Υποστρώμα: 20 mil (0,508 mm)
- Τάξη χαλκού 2: 35 μm
- 100% ηλεκτρικές δοκιμές: Κάθε πλακέτο υποβάλλεται σε αυστηρές ηλεκτρικές δοκιμές πριν από την αποστολή για να εξασφαλιστεί η λειτουργικότητά του.
RO3010 Τυπική αξία | |||||
Ιδιοκτησία | RO3010 | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΠρόοδος | 10.2±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα | |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 11.2 | Z | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | -395 | Z | ppm/°C | 10 GHz -50°C έως 150°C | IPC-TM-650 2.5.5.5 |
Διαμετρική σταθερότητα | 0.35 0.31 |
X Y |
χιλιοστά | ΚΟΝΤ Α | IPC-TM-650 2.2.4 |
Αντίσταση όγκου | 105 | MΩ.cm | ΚΟΝΤ Α | IPC 2.5.17.1 | |
Αντίσταση επιφάνειας | 105 | MΩ | ΚΟΝΤ Α | IPC 2.5.17.1 | |
Μοντέλο τράβηξης | 1902 1934 |
X Y |
MPa | 23°C | ΑΣTM D 638 |
Απορρόφηση υγρασίας | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Ειδική θερμότητα | 0.8 | j/g/k | Υπολογισμός | ||
Θερμική αγωγιμότητα | 0.95 | W/M/K | 50°C | ΑΣTM D 5470 | |
Συντελεστής θερμικής διαστολής (-55 έως 288°C) |
13 11 16 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
Td | 500 | °C TGA | ΑΣTM D 3850 | ||
Σφιχτότητα | 2.8 | gm/cm3 | 23°C | ΑΣTM D 792 | |
Δυνατότητα της φλούδας χαλκού | 9.4 | Επικεφαλής. | 1 ουγκιά, EDC μετά την πλωτότητα της συγκόλλησης | IPC-TM 2.4.8 | |
Πυροδοσία | V-0 | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
Οφέλη από το PCB μας
Εξαιρετική σταθερότητα διαστάσεων
Το υλικό RO3010 παρέχει εξαιρετική σταθερότητα διαστάσεων, χάρη στον χαμηλό συντελεστή θερμικής διαστολής (CTE).Με τιμές CTE 13 ppm/°C στην κατεύθυνση X και 11 ppm/°C στην κατεύθυνση Y, το PCB ελαχιστοποιεί αποτελεσματικά τον κίνδυνο αποστρωματοποίησης και εξασφαλίζει αξιόπιστες επιδόσεις, ακόμη και υπό συνθήκες θερμικού κύκλου.
Υψηλή ηλεκτρική απόδοση
Το Rogers RO3010 διαθέτει διηλεκτρική σταθερά 10,2 ± 0,30 στα 10 GHz και χαμηλό συντελεστή διάσπασης 0.0022Αυτό καθιστά το PCB ιδανικό για τηλεπικοινωνίες, αυτοκινητοβιομηχανικά ραντάρκαι άλλα απαιτητικά ηλεκτρονικά περιβάλλοντα.
Αποδοτική λύση
Παρά τα προηγμένα χαρακτηριστικά των PCB, οι τιμές τους παραμένουν ανταγωνιστικές.Αυτή η οικονομική επιλογή επιτρέπει στις επιχειρήσεις να επεκτείνουν αποτελεσματικά την παραγωγή τους, διατηρώντας ταυτόχρονα υψηλά πρότυπα ποιότητας.
Συμμόρφωση και διασφάλιση ποιότητας
Η πιστοποίηση ISO 9001 αποδεικνύει περαιτέρω τη δέσμευσή μας να διατηρήσουμε την αριστεία στη διαχείριση της ποιότητας.διασφάλιση της αξιοπιστίας και της ετοιμότητας κάθε πλακέτας για χρήση σε κρίσιμες εφαρμογές.
Εφαρμογές
Αυτό το προηγμένο PCB είναι κατάλληλο για μια ποικιλία εφαρμογών υψηλών επιδόσεων, συμπεριλαμβανομένων:
- Συστήματα ραντάρ αυτοκινήτων: βελτιωμένες επιδόσεις στην ανίχνευση εμποδίων και πλοήγηση.
Αξιόπιστη λήψη σήματος κρίσιμη για την ακριβή θέση.
- Τηλεπικοινωνίες κινητής τηλεφωνίας: Οι ενισχυτές ισχύος και οι κεραίες επωφελούνται από τα χαρακτηριστικά χαμηλής απώλειας.
- Ασύρματες επικοινωνίες: Αντενές που σχεδιάζονται για ισχυρή σύνδεση.
- Δορυφόροι άμεσης μετάδοσης: βέλτιστες επιδόσεις στη μετάδοση και λήψη σήματος.
- Τα συστήματα εξ αποστάσεως ανάγνωσης μετρητών: αξιόπιστη και αποτελεσματική μετάδοση δεδομένων.
- Ηλεκτρολογικά πλαίσια: διασφάλιση σταθερής κατανομής ενέργειας σε πολύπλοκα συστήματα.
Συμπεράσματα
Το πρόσφατα παραγόμενο διπλό πλάνο PCB, που χρησιμοποιεί το υλικό RO3010 της Rogers, αντιπροσωπεύει μια σημαντική πρόοδο στην τεχνολογία PCB.και ένα ευρύ φάσμα εφαρμογώνΕπιλέγοντας το PCB μας, οι πελάτες μπορούν να περιμένουν απαράμιλλη ποιότητα, αξιοπιστία και απόδοση στα ηλεκτρονικά τους σχέδια.
Για περισσότερες πληροφορίες ή για να πραγματοποιήσετε μια παραγγελία, παρακαλούμε επικοινωνήστε με την ομάδα πωλήσεων μας.
