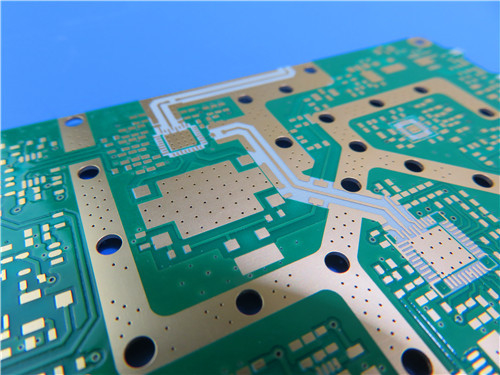

Διπλής όψης PCB σε RO4350B 6.6mil υλικό με βύθιση χρυσού

Η τελευταία μας προσφορά, ένα διπλό πλάνο PCB φτιαγμένο από υλικό RO4350B,έχει σχεδιαστεί για να αντιμετωπίσει τις αυστηρές απαιτήσεις των διαφορετικών εφαρμογών, ιδίως στους τομείς των τηλεπικοινωνιών, της αυτοκινητοβιομηχανίας και των ραδιοφωνικών επικοινωνιών.

Κατανοηση του υλικού RO4350B

Ο Rogers RO4350B ξεχωρίζει ως ένα υδρογονανθράκιο / κεραμικό λαμινάτο ενισχυμένο με γυαλί premium, συνδυάζοντας επιδέξια ανώτερη ηλεκτρική απόδοση με κατασκευαστικότητα.Σε αντίθεση με τα παραδοσιακά υλικά PTFEΤο RO4350B απλοποιεί τη διαδικασία παραγωγής εξαλείφοντας την ανάγκη για εξειδικευμένο χειρισμό ή επεξεργασία τρύπας, διατηρώντας παράλληλα εξαιρετικές μετρήσεις απόδοσης.

Βασικά χαρακτηριστικά
- Δηλεκτρική σταθερά (Dk): διατηρείται σε 3,48 ± 0,05 στα 10 GHz, το χαρακτηριστικό αυτό εξασφαλίζει τη βέλτιστη ακεραιότητα του σήματος.


- Συντελεστής διάσπασης: Με χαμηλή τιμή 0,0037 στα 10 GHz, επιτυγχάνεται ελάχιστη απώλεια σήματος, καθιστώντας το ιδανικό για εφαρμογές υψηλής συχνότητας.


- Θερμική σταθερότητα: Το υλικό διαθέτει θερμοκρασία γυάλινης μετάβασης (Tg) μεγαλύτερη των 280 °C, εξασφαλίζοντας αξιοπιστία σε ένα ευρύ φάσμα συνθηκών επεξεργασίας.

Χαρακτηριστικά κατασκευής
Το εν λόγω PCB έχει σχεδιαστεί με τις ακόλουθες προδιαγραφές:


- Βασικό υλικό: Rogers RO4350B, επιλεγμένο για την αξιοπιστία και την ανώτερη απόδοσή του.


- Αριθμός στρωμάτων: Διπλής όψης διαμόρφωση που μπορεί να φιλοξενήσει πολύπλοκα σχέδια κυκλωμάτων.


- Μέγεθος: Οι συμπαγείς διαστάσεις των 40,8 mm x 51,6 mm, με ανοχή +/- 0,15 mm, το καθιστούν κατάλληλο για διάφορες εφαρμογές.


- Τελειωμένο πάχος: Ένα κομψό πάχος 0,29 mm ενισχύει την ευελιξία του.


- Βάρος χαλκού: 1 ουγκιά (1,4 ml) στα εξωτερικά στρώματα εξασφαλίζει αποτελεσματική ηλεκτρική αγωγιμότητα.


- Ελάχιστο ίχνος/χωρο: Υποστηρίζονται λεπτές διαταγές με ελάχιστο 4/4 mils.


- Ελάχιστο μέγεθος τρύπας: Για τις διάφορες τοποθετήσεις των κατασκευαστικών στοιχείων χρησιμοποιείται ένα ευέλικτο μέγεθος τρύπας 0,2 mm.


- Επιφανειακό φινίρισμα: Το χρυσό βύθισης παρέχει εξαιρετική συγκόλληση και προστατεύει από τη διάβρωση.


- Μεταξιδιωτική οθόνη: Η λευκή μεταξιδιωτική οθόνη στην κορυφή διευκολύνει την εύκολη αναγνώριση των εξαρτημάτων.


- Μάσκα συγκόλλησης: Η πράσινη μάσκα συγκόλλησης στην κορυφή βελτιώνει την ορατότητα και την προστασία.


- Ηλεκτρικές δοκιμές: Κάθε σανίδα υποβάλλεται σε αυστηρές ηλεκτρικές δοκιμές 100% πριν από την αποστολή, εξασφαλίζοντας τη βέλτιστη απόδοση.

Συγκέντρωση PCB
Η διαμόρφωση στοιβακτηρίου περιλαμβάνει:


- Τάξη χαλκού 1: 35 μm
- Ρότζερς RO4350B Κέντρο: 0,168 mm (6,6 mil)
- Τάξη χαλκού 2: 35 μm

Οφέλη του RO4350B PCB

Διαμετρική σταθερότητα
Ο θερμικός συντελεστής διαστολής (CTE) του RO4350B ταιριάζει πολύ με αυτόν του χαλκού, παρέχοντας εξαιρετική σταθερότητα διαστάσεων.Αυτή η ιδιότητα είναι κρίσιμη για τη διατήρηση των επιδόσεων σε κατασκευές πολυεπίπεδων πλακών υπό διαφορετικές θερμικές συνθήκες.

Αξιοτέλεια
Η επεξεργασία του RO4350B είναι συγκρίσιμη με τα τυποποιημένα υλικά FR-4, αλλά προσφέρει ανώτερη απόδοση με χαμηλότερο κόστος.Αυτό το καθιστά μια ελκυστική επιλογή για τους κατασκευαστές που αναζητούν PCB υψηλής ποιότητας χωρίς να υπερβαίνουν τους περιορισμούς του προϋπολογισμού..

Υψηλή απόδοση
Σχεδιασμένο για εφαρμογές υψηλής απόδοσης και μεγάλου όγκου, αυτό το PCB ξεχωρίζει σε περιβάλλοντα που απαιτούν αξιοπιστία και αποτελεσματικότητα.06% βελτιώνει περαιτέρω την αντοχή, καθιστώντας το κατάλληλο για απαιτητικές συνθήκες.

Τυπικές εφαρμογές

Αυτό το προηγμένο PCB είναι ιδανικό για μια ποικιλία εφαρμογών, συμπεριλαμβανομένων:


- Αντένες κυτταρικού σταθμού και ενισχυτές ισχύος: εξασφαλίζει αξιόπιστη μετάδοση και λήψη σήματος.


- Ετικέτες αναγνώρισης RF: Υποστηρίζει ακριβή παρακολούθηση και αναγνώριση.


- Ράδαρα και αισθητήρες αυτοκινήτων: βελτιώνει τα συστήματα ασφάλειας και πλοήγησης στα οχήματα.


- LNB για δορυφόρους άμεσης μετάδοσης: παρέχει σταθερή απόδοση στις δορυφορικές επικοινωνίες.

Συμπεράσματα

Το διπλό πλάνο μας, που χρησιμοποιεί υλικό Ρότζερς RO4350B, αντιπροσωπεύει μια σημαντική πρόοδο στην τεχνολογία PCB.και οικονομική απόδοσηΜε την επιλογή του PCB μας, οι πελάτες μπορούν να αναμένουν απαράμιλλη ποιότητα και αξιοπιστία στα ηλεκτρονικά τους σχέδια.

Για περισσότερες πληροφορίες ή για να κάνετε μια παραγγελία, επικοινωνήστε με την εξειδικευμένη ομάδα πωλήσεων μας.
