2 στρώματα PCB κατασκευασμένα από TC600 λαμινάτο 60mil βύθιση χρυσό φινίρισμα

2 Layer PCB Built On TC600 Laminate 60mil Immersion Gold Finish
2 Layer PCB Built On TC600 Laminate 60mil Immersion Gold Finish

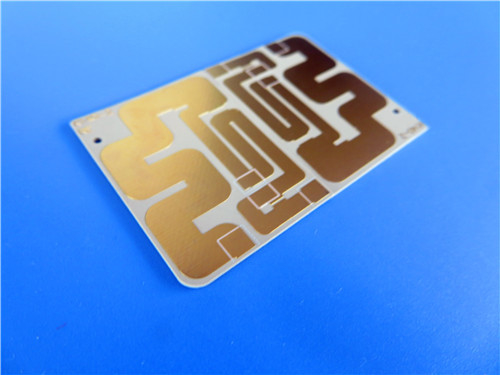

Μεγάλες Εικόνας :  2 στρώματα PCB κατασκευασμένα από TC600 λαμινάτο 60mil βύθιση χρυσό φινίρισμα

Λεπτομέρειες:
Place of Origin: CHINA
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Minimum Order Quantity: 1PCS
Τιμή: USD9.99-99.99/PCS
Packaging Details: Vacuum bags+Cartons
Delivery Time: 8-9 working days
Payment Terms: T/T
Supply Ability: 5000PCS per month
Λεπτομερής Περιγραφή Προϊόντος
PCB Material: TC600 - 1.524 mm (60mil) Layer Count: 2-layer
PCB Size: 76mm x 57 mm=4Types = 4PCS, +/- 0.15mm PCB Thickness: 1.6mm
Copper Weight: 1oz (1.4 mils) inner/outer layers Surface Finish: Immersion gold
Solder Mask: No Silkscreen: No
Επισημαίνω:

60mil Immersion χρυσό φινίρισμα PCB

,

TC600 πλαστικό PCB

,

Δύο στρώματα PCB

Παρουσιάζουμε το νέο μας διπλό πλάνο PCB TC600, σχεδιασμένο για να ανταποκρίνεται στις απαιτήσεις υψηλών επιδόσεων των σύγχρονων ηλεκτρονικών εφαρμογών.Αυτό το PCB προσφέρει εξαιρετική θερμική διαχείριση και αξιοπιστία., καθιστώντας το ιδανικό για μια ποικιλία εφαρμογών υψηλής συχνότητας και υψηλής ισχύος.



Υλικό βάσης υψηλής ποιότητας: TC600
Αυτό το PCB TC600 κατασκευάζεται χρησιμοποιώντας στρώματα Rogers TC600, τα οποία αποτελούνται από PTFE, θερμικά αγωγικά κεραμικά γεμίσματα και υφασμένη γυάλινη ενίσχυση.Αυτό το προηγμένο σύνθετο υλικό έχει σχεδιαστεί για να βελτιώνει τη μεταφορά θερμότητας και να ελαχιστοποιεί τις διαλεκτικές απώλειες, με αποτέλεσμα βελτιωμένη απόδοση σε εφαρμογές υψηλής συχνότητας.



Αριθμός στρωμάτων και διαστάσεις
Το PCB διαθέτει διπλή κατασκευή, η οποία μεγιστοποιεί τη λειτουργικότητα με βελτιστοποίηση του χώρου.Αυτό το PCB είναι αρκετά ευέλικτο για διάφορες ηλεκτρονικές συσκευές.



Προδιαγραφές για τα ίχνη και τις τρύπες
Η πλακέτα είναι κατασκευασμένη με ελάχιστο ίχνος και χώρο 4/5 mils, εξασφαλίζοντας ακριβείς διαταγές κυκλωμάτων.διασφάλιση της δομικής ακεραιότητας και αξιοπιστίας.



Τάγματα χαλκού και επιφανειακό φινίρισμα
Το εν λόγω PCB αποτελείται από δύο στρώματα χαλκού, το καθένα από τα οποία περιέχει 18 μm χαλκού και επιπλέον 17 μm επικάλυψης.Η επιφάνεια από χρυσό βύθισης βελτιώνει τη δυνατότητα συγκόλλησης και παρέχει εξαιρετική προστασία από την οξείδωση.



Διασφάλιση ποιότητας
Κάθε πλάκα υποβάλλεται σε αυστηρή ηλεκτρική δοκιμή 100% πριν από την αποστολή, εξασφαλίζοντας τη συμμόρφωση με τα πρότυπα ποιότητας IPC-Class-2 και εγγυάται την αξιοπιστία για διάφορες εφαρμογές.



Ιδιοκτησία Μονάδα Αξία Μέθοδος δοκιμής
1Ηλεκτρικές ιδιότητες
Διορθωτικό σύστημα για την παραγωγή ηλεκτρικών συστατικών
@1,8 MHz - 6.15 Συναρπαστική κοιλότητα
@10 GHz - 6.15 IPC TM-650 2.5.5.5
Παράγοντας διάσπασης
@1,8 GHz - 0.0017 Συναρπαστική κοιλότητα
@10 GHz - 0.002 IPC TM-650 2.5.5.5
Συντελεστής θερμοκρασίας του διηλεκτρικού -
TCεr @ 10 GHz (-40-150°C) ppm/oC - 75 IPC TM-650 2.5.5.5
Αντίσταση όγκου
C96/35/90 MΩ-cm 1.6x109 IPC TM-650 2.5.17.1
Ε24/125 MΩ-cm 2.4x108 IPC TM-650 2.5.17.1
Αντίσταση επιφάνειας
C96/35/90 3.1x109 IPC TM-650 2.5.17.1
Ε24/125 9.0x108 IPC TM-650 2.5.17.1
Ηλεκτρική ισχύς Βόλτ/mil (kV/mm) 850 (34) IPC TM-650 2.5.6.2
Ηλεκτρική διάσπαση kV 62 IPC TM-650 2.5.6
Αντίσταση τόξου δευτερεύον > 240 IPC TM-650 2.5.1

2. Θερμικές ιδιότητες
Θερμοκρασία αποσύνθεσης (Td)
Αρχική °C 512 IPC TM-650 2.4.24.6
5% °C 572 IPC TM-650 2.4.24.6
Τ260 ελάχιστο > 60 IPC TM-650 2.4.24.1
Τ288 ελάχιστο > 60 IPC TM-650 2.4.24.1
Τ300 ελάχιστο > 60 IPC TM-650 2.4.24.1
Θερμική επέκταση, CTE (x,y) 50-150oC ppm/oC 9, 9 IPC TM-650 2.4.41
Θερμική επέκταση, CTE (z) 50-150oC ppm/oC 35 IPC TM-650 2.4.24
% άξονας z Διεύρυνση (50-260oC) % 1.5 IPC TM-650 2.4.24

3Μηχανικές ιδιότητες
Δυνατότητα απολέπισης σε χαλκό (1 oz/35 μm)
Μετά από θερμική πίεση Επικαιροποίηση 10 (1.8) IPC TM-650 2.4.8
Σε υψηλές θερμοκρασίες (150oC) Επικαιροποίηση 10 (1.8) IPC TM-650 2.4.8.2
Λύσεις μετά τη διαδικασία Επικαιροποίηση 9 (1.6) IPC TM-650 2.4.8
Μοντέλο νεολαίας kpsi (MPa) 280 (1930) IPC TM-650 2.4.18.3
Δυνατότητα κάμψης (Μηχανή/Συνοδρόμιο) kpsi (MPa) 9.60/9.30 (66/64) IPC TM-650 2.4.4
Δυνατότητα τράβηξης (μηχανή/διασταύρωση) kpsi (MPa) 5.0/4.30 (34/30) IPC TM-650 2.4.18.3
Συμπίεση kpsi (MPa)   ΑΣTM D-3410
Αναλογία Poisson -   ΑΣTM D-3039

4. Φυσικές ιδιότητες
Απορρόφηση νερού % 0.02 IPC TM-650 2.6.2.1
Πυκνότητα, περιβάλλον 23oC g/cm3 2.9 Μέθοδος Α
Θερμική αγωγιμότητα (άξονας z) W/mK 1.1 ΑΣTM E1461
Θερμική αγωγιμότητα (x, y) W/mK 1.4 ΑΣTM E1461
Ειδική θερμότητα Δ/γΚ 0.94 ΑΣTM E1461
Πυροδοσία τάξη V0 UL-94
Εκπομπές αερίων από την NASA, 125oC, ≤10-6 torr
Συνολική απώλεια μάζας % 0.02 Η NASA SP-R-0022A
Συλλεγόμενα πτητικά % 0 Η NASA SP-R-0022A
Ανακτήθηκε υδρατμός % 0 Η NASA SP-R-0022A



Τεχνικά χαρακτηριστικά



Διηλεκτρικές ιδιότητες
Το λαμινάτο TC600 παρουσιάζει μια διηλεκτρική σταθερά (Dk) 6,15 τόσο στα 1,8MHz όσο και στα 10GHz.ιδιαίτερα σε εφαρμογές ραδιοσυχνοτήτων.



Θερμική διαχείριση
Με θερμική αγωγιμότητα 1,1 W/mK, το PCB TC600 υπερέχει στην απώλεια θερμότητας, καθιστώντας το ιδανικό για εφαρμογές υψηλής ισχύος.0020 στα 10GHz συμβάλλει περαιτέρω στην αποτελεσματική διαχείριση της θερμότητας.



Σταθερότητα σε θερμοκρασίες
Το PCB TC600 διατηρεί σταθερό Dk σε ένα ευρύ εύρος θερμοκρασιών από -40°C έως 140°C, με χαμηλό συντελεστή θερμικής διαστολής (CTE) 9 ppm/°C στους άξονες X/Y και 35 ppm/°C στον άξονα Z.Αυτή η σταθερότητα είναι ζωτικής σημασίας για την ελαχιστοποίηση της πίεσης στις ενώσεις συγκόλλησης, βελτιώνοντας τη μακροζωία και την αξιοπιστία των PCB.



Οφέλη του PCB TC600

1Μείωση μεγέθους: Το PCB TC600 επιτρέπει μικρότερο αποτύπωμα σε σύγκριση με τα χαμηλότερα υποστρώματα Dk, επιτρέποντας πιο συμπαγή σχέδια.

2Βελτιωμένη αποτελεσματικότητα: Μειώνοντας την παραγωγή θερμότητας μέσω ελαχιστοποιημένων απωλειών γραμμών μετάδοσης, το PCB βελτιώνει τη συνολική αποτελεσματικότητα, κρίσιμη για εφαρμογές υψηλής απόδοσης.



3Αύξηση της αξιοπιστίας: Οι βελτιωμένες δυνατότητες επεξεργασίας και η αντιστοίχιση CTE διασφαλίζουν συνδέσεις συγκόλλησης χαμηλής έντασης, καθιστώντας το PCB εξαιρετικά αξιόπιστο σε απαιτητικά περιβάλλοντα.



2 στρώματα PCB κατασκευασμένα από TC600 λαμινάτο 60mil βύθιση χρυσό φινίρισμα 0



Εφαρμογές

Το PCB TC600 είναι ευέλικτο και κατάλληλο για μια σειρά εφαρμογών, συμπεριλαμβανομένων:



- Ενισχυτές ισχύος: απαραίτητα για τη μεγιστοποίηση της ισχύος του σήματος στις συσκευές επικοινωνίας.


- Φίλτρα και σύνδεσμοι: Χρησιμοποιούνται σε εφαρμογές ραδιοσυχνοτήτων για την αποτελεσματική διαχείριση των σημάτων συχνότητας.


- Μικροκυμάτων και Power Dividers: κρίσιμη για την αποτελεσματική επεξεργασία σήματος σε προηγμένα συστήματα επικοινωνίας, ιδιαίτερα στην αεροηλεκτρονική.


- Μικρές κεραίες αποτυπωμάτων: ιδανικές για εφαρμογές που απαιτούν συμπαγές σχεδιασμό, όπως GPS και χειροκίνητες κεραίες αναγνώστη RFID.


- Αντένες ψηφιακής ραδιοφωνικής μετάδοσης (DAB): Ιδανικές για εφαρμογές δορυφορικού ραδιοφώνου, εξασφαλίζοντας υψηλής ποιότητας μετάδοση ήχου.



Συμπεράσματα

Το TC600 Double-Sided PCB αντιπροσωπεύει μια σημαντική πρόοδο στην τεχνολογία PCB, σχεδιασμένη για να ανταποκρίνεται στις αυστηρές απαιτήσεις του σύγχρονου ηλεκτρονικού εξοπλισμού.και αξιόπιστες δοκιμές, αυτό το PCB είναι έτοιμο να αυξήσει τα πρότυπα απόδοσης σε διάφορες εφαρμογές υψηλής συχνότητας.



Οι μηχανικοί και οι κατασκευαστές μπορούν να εμπιστευτούν το PCB TC600 για την παροχή αξιοπιστίας, αποτελεσματικότητας και καινοτομίας, ανοίγοντας το δρόμο για την επόμενη γενιά ηλεκτρονικών συσκευών.
