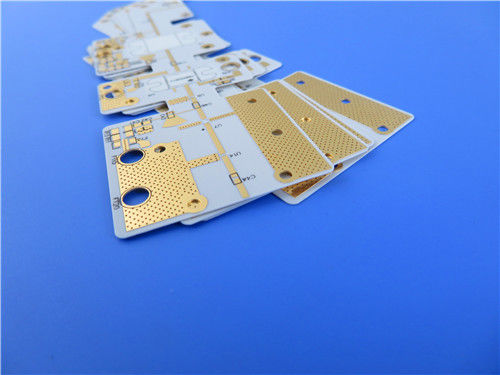

RO3003 PCB 2 στρώσεων στο Rogers 10mil Laminate Immersion Gold Finish

Παρουσιάζουμε μια πλακέτα PCB υψηλής απόδοσης κατασκευασμένη από υλικό Rogers RO3003, σχεδιασμένη ειδικά για προηγμένες εφαρμογές RF και μικροκυμάτων. Με διαστάσεις 45mm x 44.5mm, αυτή η συμπαγής πλακέτα PCB προσφέρει εξαιρετική αξιοπιστία και ακεραιότητα σήματος, καθιστώντας την ιδανική επιλογή για τεχνολογίες αιχμής, συμπεριλαμβανομένου του ραντάρ αυτοκινήτων και της ασύρματης υποδομής 5G.

Κατανόηση του Υλικού Rogers RO3003

Το Rogers RO3003 είναι ένα σύνθετο PTFE γεμάτο με κεραμικά, γνωστό για τις εξαιρετικές ηλεκτρικές και θερμικές του ιδιότητες, καθιστώντας το ιδανικό για εμπορικές εφαρμογές μικροκυμάτων και RF. Το υλικό παρουσιάζει εξαιρετική σταθερότητα της διηλεκτρικής σταθεράς (Dk) σε διάφορες θερμοκρασίες και συχνότητες, εξαλείφοντας την αλλαγή βήματος στο Dk που παρατηρείται συνήθως σε υλικά PTFE γυαλιού. Αυτό το χαρακτηριστικό είναι ζωτικής σημασίας σε εφαρμογές όπως το ραντάρ αυτοκινήτων, τα προηγμένα συστήματα υποβοήθησης οδηγού (ADAS) και η ασύρματη υποδομή 5G, όπου η σταθερή απόδοση είναι υψίστης σημασίας.

Βασικές Ιδιότητες Υλικού
- Διηλεκτρική Σταθερά: 3 ± 0.04 στα 10 GHz/23°C
- Συντελεστής Απώλειας: 0.001 στα 10 GHz/23°C
- Θερμική Αγωγιμότητα: 0.5 W/mK
- Απορρόφηση Υγρασίας: 0.04%
- Συντελεστής Θερμικής Διαστολής: -55 έως 288 °C με χαμηλούς συντελεστές διαστολής στους άξονες X, Y και Z

Λεπτομέρειες Κατασκευής
Αυτή η πλακέτα PCB 2 στρώσεων διαθέτει άκαμπτη κατασκευή με τις ακόλουθες προδιαγραφές:

- Βασικό Υλικό: Rogers RO3003
- Αριθμός Στρώσεων: 2
- Διαστάσεις Πλακέτας: 45mm x 44.5mm
- Πάχος Τελικής Πλακέτας: 0.3mm
- Βάρος Τελικού Χαλκού: 1 oz (1.4 mils) στα εξωτερικά στρώματα
- Ελάχιστο Ίχνος/Διάστημα: 4/4 mils
- Ελάχιστο Μέγεθος Οπής: 0.3mm (χωρίς τυφλές διαβάσεις)
- Πάχος Επιμετάλλωσης Διαβάσεων: 20 μm
- Φινίρισμα Επιφάνειας: Εμβάπτιση Χρυσού
- Μεταξοτυπία: Μαύρο στην κορυφή; χωρίς μεταξοτυπία στο κάτω μέρος

Πλεονεκτήματα της PCB RO3003 μας

1. Απόδοση Υψηλής Συχνότητας
Οι χαμηλές διηλεκτρικές απώλειες του υλικού RO3003 επιτρέπουν στην πλακέτα PCB να λειτουργεί αποτελεσματικά σε εφαρμογές υψηλής συχνότητας, φτάνοντας έως και τα 77 GHz. Αυτό την καθιστά εξαιρετική επιλογή για εφαρμογές RF όπου η ακεραιότητα του σήματος είναι κρίσιμη.

2. Θερμική Σταθερότητα
Με θερμική αγωγιμότητα 0.5 W/mK και Td μεγαλύτερο από 500°C, η πλακέτα PCB μας μπορεί να αντέξει ακραίες θερμοκρασίες χωρίς συμβιβασμούς στην απόδοση. Αυτό είναι απαραίτητο για εφαρμογές που αντιμετωπίζουν διακυμάνσεις θερμικών συνθηκών.

3. Διαστασιακή Σταθερότητα
Ο χαμηλός συντελεστής διαστολής στο επίπεδο του υλικού διασφαλίζει ότι η πλακέτα PCB διατηρεί την ακεραιότητα και την απόδοσή της ακόμη και με αλλαγές θερμοκρασίας. Αυτή η αξιοπιστία είναι ζωτικής σημασίας για τις συναρμολογήσεις επιφανειακής τοποθέτησης που είναι ευαίσθητες στις θερμικές μεταβολές.

4. Οικονομική Κατασκευή
Η πλακέτα PCB μας είναι σχεδιασμένη για μαζική κατασκευή, παρέχοντας οικονομική τιμολόγηση ελασμάτων διατηρώντας παράλληλα υψηλά πρότυπα ποιότητας και αξιοπιστίας. Αυτό την καθιστά ελκυστική επιλογή για επιχειρήσεις που επιθυμούν να κλιμακώσουν την παραγωγή τους χωρίς να θυσιάσουν την απόδοση.

Τυπικές Εφαρμογές

Η πλακέτα PCB Rogers RO3003 είναι ευέλικτη και κατάλληλη για διάφορες εφαρμογές, όπως:

- Συστήματα Ραντάρ Αυτοκινήτων: Απαραίτητα για προηγμένα συστήματα υποβοήθησης οδηγού και τεχνολογίες αποφυγής σύγκρουσης.

- Κεραίες GPS: Παρέχουν ακριβή παρακολούθηση τοποθεσίας σε διάφορες συσκευές.

- Κινητές Τηλεπικοινωνίες: Υποστηρίζουν ενισχυτές ισχύος και κεραίες για ισχυρά δίκτυα επικοινωνίας.

- Ασύρματη Επικοινωνία: Ιδανική για κεραίες patch και άλλες ασύρματες τεχνολογίες.

- Δορυφόροι Άμεσης Εκπομπής: Διασφαλίζουν αξιόπιστη μετάδοση σήματος για δορυφορικές επικοινωνίες.

- Απομακρυσμένοι Αναγνώστες Μετρητών: Διευκολύνουν την αποτελεσματική συλλογή δεδομένων σε επιχειρήσεις κοινής ωφέλειας.

- Πίσω Πλάκες Ισχύος: Υποστηρίζουν τη διανομή ισχύος σε πολύπλοκα ηλεκτρονικά συστήματα.

Συμπέρασμα

Καθώς οι βιομηχανίες συνεχίζουν να προχωρούν προς υψηλότερες συχνότητες και πιο σύνθετες εφαρμογές, η πλακέτα PCB Rogers RO3003 βρίσκεται στην πρώτη γραμμή της τεχνολογίας PCB. Συνδυάζοντας υλικά υψηλής απόδοσης με σχολαστική κατασκευή, αυτή η πλακέτα PCB προσφέρει απαράμιλλη αξιοπιστία και απόδοση σε ένα συμπαγές σχέδιο.

Για περαιτέρω ερωτήσεις ή για να κάνετε μια παραγγελία, επικοινωνήστε με την ομάδα πωλήσεών μας. Αφήστε μας να σας βοηθήσουμε να επιτύχετε τους στόχους σας για απόδοση υψηλής συχνότητας με τις λύσεις PCB μας.
