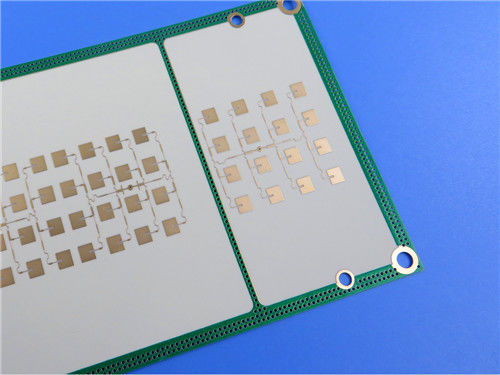

RO4830 Plus PCB Διπλής Όψης 5mil Πάχος Ηλεκτρολυτικό Νικέλιο Βύθισης Χρυσός

Παρουσιάζουμε την προηγμένη πλακέτα PCB 2 στρώσεων, κατασκευασμένη σχολαστικά από υλικό RO4830 Plus, σχεδιασμένη ειδικά για εφαρμογές χιλιοστομετρικών κυμάτων υψηλής απόδοσης. Με διαστάσεις 45mm x 55mm, αυτή η πλακέτα PCB είναι σχεδιασμένη για ακρίβεια, καθιστώντας την ιδανική επιλογή για αισθητήρες ραντάρ αυτοκινήτων και άλλες εφαρμογές RF που λειτουργούν στην περιοχή των 76-81 GHz.

Εισαγωγή στο RO4830 Plus
Το RO4830 Plus είναι ένα θερμοσκληρυνόμενο laminate που αντιπροσωπεύει τις τελευταίες εξελίξεις στα διηλεκτρικά υλικά. Η μοναδική του σύνθεση είναι προσαρμοσμένη για οικονομικά αποδοτικές εφαρμογές χιλιοστομετρικών κυμάτων, καθιστώντας το μια προτιμώμενη επιλογή για τους σχεδιαστές RF. Αυτό το laminate είναι χωρίς υφαντό γυαλί, ενισχύοντας τα χαρακτηριστικά απόδοσής του, ειδικά όσον αφορά την απώλεια εισαγωγής και τη διηλεκτρική σταθερότητα.

Βασικές Ιδιότητες Υλικού
- Διηλεκτρική Σταθερά: Περίπου 3.03 στα 77 GHz, παρέχοντας σταθερή ηλεκτρική απόδοση.


- Συντελεστής Διασποράς: Ένα εντυπωσιακό 0.0015 στα 10 GHz, εξασφαλίζοντας ελάχιστη απώλεια σήματος.


- Θερμικός Συντελεστής DK: -54 ppm/°C, διατηρώντας την απόδοση σε ένα ευρύ φάσμα θερμοκρασιών.


- Θερμοκρασία Μετάβασης Γυαλιού (Tg): 285 °C, επιτρέποντας εφαρμογές υψηλής θερμοκρασίας.


- Απορρόφηση Υγρασίας: Χαμηλή στο 0.02%, εξασφαλίζοντας αξιοπιστία σε διάφορες περιβαλλοντικές συνθήκες.

Προδιαγραφές PCB
Αυτή η πλακέτα PCB διαθέτει κατασκευή με τις ακόλουθες προδιαγραφές:

- Βασικό Υλικό: Θερμοσκληρυνόμενο laminate RO4830 Plus
- Αριθμός Στρώσεων: 2 στρώσεις
- Διαστάσεις Πλακέτας: 45mm x 55mm, με ανοχή +/- 0.15mm
- Πάχος Τελικής Πλακέτας: 0.2mm
- Βάρος Τελικού Χαλκού: 1 oz (1.4 mils) στις εξωτερικές στρώσεις
- Ελάχιστο Ίχνος/Διάστημα: 4/5 mils, επιτρέποντας περίπλοκα σχέδια κυκλωμάτων.
- Ελάχιστο Μέγεθος Οπής: 0.2mm, χωρίς τυφλές διατρήσεις.
- Φινίρισμα Επιφάνειας: Ηλεκτρολυτικό Νικέλιο Εμβάπτισης Χρυσού για βελτιωμένη συγκολλησιμότητα.
- Μάσκες Συγκόλλησης: Πράσινο στην κορυφή; χωρίς μάσκα συγκόλλησης στο κάτω μέρος.
- Μεταξοτυπία: Καμία και στις δύο πλευρές.

Διάταξη Στοίβας
- Χάλκινη Στρώση 1: 35 μm
- Πυρήνας RO4830 Plus: 5 mil (0.127 mm)
- Χάλκινη Στρώση 2: 35 μm

Πλεονεκτήματα της πλακέτας PCB RO4830 Plus

1. Ανώτερη Απόδοση Υψηλής Συχνότητας
Το laminate RO4830 Plus είναι βελτιστοποιημένο για λειτουργία στα 77 GHz, παρέχοντας χαμηλή απώλεια εισαγωγής μόλις 1.5 dB/inch, καθιστώντας το ιδανικό για επικοινωνίες υψηλής συχνότητας και εφαρμογές ραντάρ.

2. Βελτιωμένη Θερμική Σταθερότητα
Με Tg 285 °C, αυτή η πλακέτα PCB μπορεί να αντέξει υψηλές θερμοκρασίες, εξασφαλίζοντας αξιοπιστία σε απαιτητικά περιβάλλοντα. Η χαμηλή απορρόφηση υγρασίας ενισχύει περαιτέρω την ανθεκτικότητά της.

3. Οικονομικά Αποδοτική Κατασκευή
Ο καινοτόμος σχεδιασμός της πλακέτας PCB RO4830 Plus επιτρέπει την οικονομικά αποδοτική παραγωγή, διατηρώντας παράλληλα υψηλά πρότυπα απόδοσης. Αυτό είναι ιδιαίτερα επωφελές για τις επιχειρήσεις που επιθυμούν να κλιμακώσουν την παραγωγή τους χωρίς συμβιβασμούς στην ποιότητα.

4. Εξαιρετική Απόδοση Διάτρησης
Η απουσία υφαντού γυαλιού στο laminate ενισχύει τις δυνατότητες διάτρησης με λέιζερ, επιτρέποντας ακριβείς και αποτελεσματικές διαδικασίες κατασκευής.

5. Περιβαλλοντική Ευθύνη
Η πλακέτα PCB RO4830 Plus είναι απαλλαγμένη από PFAS και συμμορφώνεται με τα σύγχρονα πρότυπα βιωσιμότητας, καθιστώντας την μια υπεύθυνη επιλογή για τους περιβαλλοντικά συνειδητοποιημένους κατασκευαστές.

Εφαρμογές

Η πλακέτα PCB RO4830 Plus είναι ευέλικτη, κατάλληλη για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:

- Αισθητήρες ραντάρ αυτοκινήτων: Απαραίτητοι για προηγμένα συστήματα υποβοήθησης οδηγού (ADAS) και τεχνολογίες αποφυγής σύγκρουσης.

- Κεραίες Patch: Βελτιστοποιημένες για εφαρμογές ραντάρ mm-wave.

- Δίκτυα τροφοδοσίας RF: Υποστήριξη κεραιών κυματοδηγού για βελτιωμένη επικοινωνία.

- Σχέδια ραντάρ πολλαπλών τσιπ: Λειτουργούν ως η στρώση ενδιάμεσης συχνότητας (IF) RF, διευκολύνοντας πολύπλοκες λειτουργίες ραντάρ.

Συμπέρασμα

Καθώς οι βιομηχανίες κινούνται προς υψηλότερες συχνότητες και πιο πολύπλοκες εφαρμογές, η πλακέτα PCB RO4830 Plus ξεχωρίζει ως ηγέτης στον τομέα των πλακετών PCB υψηλής απόδοσης. Οι προηγμένες ιδιότητες του υλικού της, σε συνδυασμό με την ακριβή μηχανική, παρέχουν απαράμιλλη αξιοπιστία και απόδοση σε συμπαγή σχέδια.

Για τις επιχειρήσεις που επιθυμούν να καινοτομήσουν στον τομέα της τεχνολογίας χιλιοστομετρικών κυμάτων, η πλακέτα PCB RO4830 Plus προσφέρει μια συναρπαστική λύση. Για ερωτήσεις ή για να κάνετε μια παραγγελία, επικοινωνήστε με την ομάδα πωλήσεών μας. Συνεργαστείτε μαζί μας για να αξιοποιήσετε τις πρωτοποριακές δυνατότητες της πλακέτας PCB RO4830 Plus και να προωθήσετε την τεχνολογία σας.
