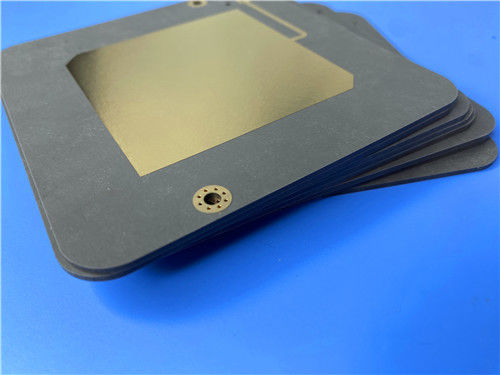

RT Duroid 5880 PCB 3 Στρώσεων Πάχους 3.3mm Φινίρισμα Χρυσού Εμβάπτισης

RT Duroid 5880 PCB 3 Στρώσεων Πάχους 3.3mm Φινίρισμα Χρυσού Εμβάπτισης

MOQ: 1PCS
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Σώμα σακούλες+Κάρτονες
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000 PCS ανά μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Υλικό PCB:
NT1 χημικό προϊόν
Αριθμός στρωμάτων:
3-layer
Μοντέλο:
3,3 χλστ
Μέγεθος PCB:
49.1mm x 43.2 mm=1ΤΕΜ, +/- 0.15mm
Βάρος χαλκού:
1 ουγκιά (1,4 ml) εξωτερικά στρώματα/εσωτερικά στρώματα
Τελεία επιφάνειας:
Χρυσός βύθισης
Επισημαίνω:

NT1 διαμετρητής

,

PCB 3 στρώσεων ENIG

,

PCB ENIG πάχους 3.3mm

Περιγραφή προϊόντος

Αυτή η πλακέτα PCB είναι κατασκευασμένη με RT/duroid 5880 και RO4450F, τα οποία είναι και τα δύο γνωστά για τις ανώτερες ηλεκτρικές τους ιδιότητες.



- RT/duroid 5880 είναι ένα υψηλής συχνότητας laminate που αποτελείται από PTFE (Πολυτετραφθοροαιθυλένιο) ενισχυμένο με γυάλινες μικροΐνες. Η διηλεκτρική του σταθερά παραμένει ομοιόμορφη σε διάφορες συχνότητες, καθιστώντας το ιδανικό για εφαρμογές που απαιτούν σταθερή απόδοση.



- RO4450F χρησιμοποιείται ως συγκολλητικό στρώμα, παρέχοντας επιπλέον αντοχή και θερμική σταθερότητα στη δομή του PCB.



Βασικές Προδιαγραφές
- Διαστάσεις: 49,1mm x 43,2mm (±0,15mm)
- Αριθμός Στρώσεων: 3 στρώσεις
- Ελάχιστο Ίχνος/Διάστημα: 5/7 mils
- Ελάχιστο Μέγεθος Οπής: 0,4mm
- Πάχος Τελικού Πίνακα: 3,3mm
- Βάρος Τελικού Χαλκού: 1oz (1,4 mils) και στα εξωτερικά και στα εσωτερικά στρώματα
- Πάχος Επιμετάλλωσης Via: 20 μm
- Φινίρισμα Επιφάνειας: Χρυσός Εμβάπτισης
- Δοκιμές: Διεξάγεται 100% ηλεκτρική δοκιμή πριν από την αποστολή για να διασφαλιστεί η ποιότητα και η αξιοπιστία.



Πλεονεκτήματα του RT/duroid 5880

Η χρήση του RT/duroid 5880 προσφέρει πολυάριθμα πλεονεκτήματα:



- Ομοιόμορφες Ηλεκτρικές Ιδιότητες: Η διηλεκτρική σταθερά του RT/duroid 5880 ελέγχεται αυστηρά, με τυπική τιμή 2,2 (±0,02 στα 10 GHz). Αυτή η συνέπεια είναι ζωτικής σημασίας για εφαρμογές υψηλής συχνότητας.



- Χαμηλός Συντελεστής Απώλειας: Στα 10 GHz, ο συντελεστής απώλειας είναι εντυπωσιακός 0,0009, ελαχιστοποιώντας την απώλεια σήματος και ενισχύοντας τη συνολική απόδοση.



- Αντοχή σε Περιβαλλοντικούς Παράγοντες: Το υλικό είναι ανθεκτικό σε διαλύτες και αντιδραστήρια, καθιστώντας το κατάλληλο για διάφορες διαδικασίες κατασκευής.



- Θερμική Σταθερότητα: Με χαμηλό συντελεστή θερμοκρασίας διηλεκτρικής σταθεράς (TCDk) -125 ppm/°C, αυτό το PCB μπορεί να διατηρήσει την απόδοση σε ένα ευρύ φάσμα θερμοκρασιών.



Τυπική Τιμή RT/duroid 5880
Ιδιότητα RT/duroid 5880 Κατεύθυνση Μονάδες Συνθήκη Μέθοδος Δοκιμής
Διηλεκτρική Σταθερά,εΔιαδικασία 2.20
2.20±0.02 spec.
Z Δ/Α C24/23/50
C24/23/50
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5
Διηλεκτρική Σταθερά,εΣχεδιασμός 2.2 Z Δ/Α 8GHz to 40 GHz Μέθοδος Διαφορικού Μήκους Φάσης
Συντελεστής Απώλειας,tanδ 0.0004
0.0009
Z Δ/Α C24/23/50
C24/23/50
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5
Θερμικός Συντελεστής του ε -125 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Αντίσταση Όγκου 2 x 107 Z Mohm cm C/96/35/90 ASTM D 257
Αντίσταση Επιφάνειας 3 x 107 Z Mohm C/96/35/90 ASTM D 257
Ειδική Θερμότητα 0.96(0.23) Δ/Α j/g/k
(cal/g/c)
Δ/Α Υπολογισμένο
Ελαστικό Μέτρο Δοκιμή στους 23℃ Δοκιμή στους 100℃ Δ/Α MPa(kpsi) A ASTM D 638
1070(156) 450(65) X
860(125) 380(55) Y
Τελική Τάση 29(4.2) 20(2.9) X
27(3.9) 18(2.6) Y
Τελική Παραμόρφωση 6 7.2 X %
4.9 5.8 Y
Μέτρο Συμπίεσης 710(103) 500(73) X MPa(kpsi) A ASTM D 695
710(103) 500(73) Y
940(136) 670(97) Z
Τελική Τάση 27(3.9) 22(3.2) X
29(5.3) 21(3.1) Y
52(7.5) 43(6.3) Z
Τελική Παραμόρφωση 8.5 8.4 X %
7.7 7.8 Y
12.5 17.6 Z
Απορρόφηση Υγρασίας 0.02 Δ/Α % 0.62"(1.6mm) D48/50 ASTM D 570
Θερμική Αγωγιμότητα 0.2 Z W/m/k 80℃ ASTM C 518
Συντελεστής Θερμικής Διαστολής 31
48
237
X
Y
Z
ppm/℃ 0-100℃ IPC-TM-650 2.4.41
Td 500 Δ/Α ℃ TGA Δ/Α ASTM D 3850
Πυκνότητα 2.2 Δ/Α gm/cm3 Δ/Α ASTM D 792
Ξεφλούδισμα Χαλκού 31.2(5.5) Δ/Α Pli(N/mm) 1oz(35mm)EDC foil
after solder float
IPC-TM-650 2.4.8
Ευφλεκτότητα V-0 Δ/Α Δ/Α Δ/Α UL 94
Συμβατό με τη Διαδικασία Χωρίς Μόλυβδο Ναι Δ/Α Δ/Α Δ/Α Δ/Α



Εφαρμογές

Η ευελιξία αυτού του άκαμπτου PCB 3 στρώσεων το καθιστά κατάλληλο για ένα ευρύ φάσμα εφαρμογών, όπως:



- Κεραίες Ευρυζωνικού Αεροπορικού Συστήματος: Υψηλή αξιοπιστία και απόδοση σε συστήματα επικοινωνίας.


- Κυκλώματα Microstrip και Stripline: Ιδανικά για εφαρμογές RF και μικροκυμάτων.


- Εφαρμογές Μιλιμετρικού Κύματος: Υποστηρίζει προηγμένες τεχνολογίες στις τηλεπικοινωνίες και τα ραντάρ.


- Συστήματα Ραντάρ: Κρίσιμα για συστήματα καθοδήγησης και ακριβή παρακολούθηση.


- Κεραίες Ψηφιακού Ραδιοφώνου Σημείο-σε-Σημείο: Εξασφαλίζει καθαρές και αξιόπιστες συνδέσεις σε δίκτυα επικοινωνίας.
