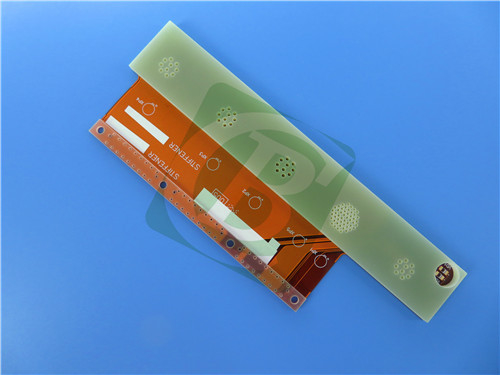

2-Layer 0.22mm Εύκαμπτο PCB με FR-4 Stiffener 2OZ Χαλκού

2-Layer 0.22mm Εύκαμπτο PCB με FR-4 Stiffener 2OZ Χαλκού

MOQ: 1PCS
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Vacuum bags+Cartons
Περίοδος παράδοσης: 8-9 working days
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000PCS per month
Λεπτομέρειες
Place of Origin
China
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
PCB material:
Flexible polyimide
Layer count:
2 layers
PCB thickness:
0.22mm
PCB size:
51mm x 35 mm=1PCS, +/- 0.15mm
Copper weight:
2oz (2.8 mils) outer layers
Surface finish:
Electroless Nickel Immersion Gold (ENIG)
Επισημαίνω:

2-layer εύκαμπτο PCB FR-4 stiffener

,

0.22mm εύκαμπτο PCB 2OZ χαλκού

,

FR-4 stiffener εύκαμπτη πλακέτα κυκλώματος

Περιγραφή προϊόντος

Οι ευέλικτες πλακέτες εκτυπωμένων κυκλωμάτων (PCB) έχουν φέρει επανάσταση στην ηλεκτρονική βιομηχανία, παρέχοντας βασικές λύσεις για συμπαγές και ελαφρύ σχέδιο.προδιαγραφές, και εφαρμογές διπλής όψης ευέλικτου PCB από πολυαμίδιο, τονίζοντας τα πλεονεκτήματα και τις πιθανές χρήσεις του.



Προδιαγραφές Λεπτομέρειες
Βασικό υλικό Ελαστικό πολυμινίδιο
Αριθμός στρωμάτων Δύο πλευρές
Διάμετροι του πίνακα 51 mm x 35 mm (+/- 0,15 mm)
Ελάχιστο ίχνος/χώρος 5/5 ml
Ελάχιστο μέγεθος τρύπας 00,4 mm
Σκοπός - Όχι, όχι.
Δυνατότητα αναπτύξεως 0.22mm
Δάχος Flex + PI Στερεοποιητή 0.3mm
Δάψιμο Flex + FR4 Στερεοποιητικό 1.34mm
Τελειωμένο βάρος Cu 2 ουγκιές (2,8 ml εξωτερικά στρώματα)
Μέσα από πάχος επικάλυψης 20 μm
Τελεία επιφάνειας Χρυσός βύθισης χωρίς ηλεκτρικό νικέλιο (ENIG)
Πιο ψηλά σε μεταξένια οθόνη Λευκό
Πυκνωτή οδοντόκρεμα - Όχι, όχι.
Πάνω μάσκα συγκόλλησης Κίτρινη επικάλυψη
Μασκές επίλυσης κάτω - Όχι, όχι.
Ηλεκτρικές δοκιμές 100% Ηλεκτρική δοκιμή πριν από την αποστολή



Δάχος και διαμόρφωση στρώματος

Το πάχος της εύπλασης είναι 0,22 mm, με διαφορετικά πάχους ανάλογα με το χρησιμοποιούμενο σκληροποιητικό:



- Φλεξ + ΠΙ Σκληροποιητής: 0.3mm

- Φλεξ + FR4 Σκληροποιητής: 1.34mm

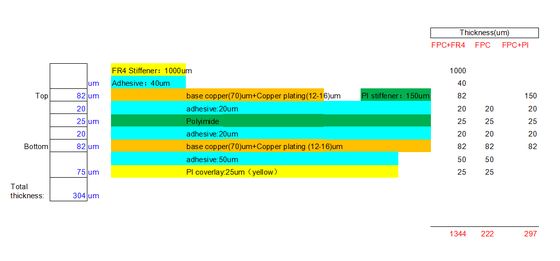

Συγκέντρωση PCB

Η συσσωρευτική διάταξη αυτού του εύκαμπτου διπλάσματος PCB αποτελείται από:



- Τάξη χαλκού 1: 70 μm

- Κόλλητος πυρήνας πολυαμιδίου: 25 μm (1 ml)

- Διάταξη χαλκού 2: 70 μm



Αυτή η διαμόρφωση συνδυάζει ευελιξία με δομική ακεραιότητα, καθιστώντας την κατάλληλη για διάφορες εφαρμογές.

2-Layer 0.22mm Εύκαμπτο PCB με FR-4 Stiffener 2OZ Χαλκού 0

Χαρακτηριστικά της κολλητικής πολυαιμίδης

Η πολυϊμίδη συγκολλητική ουσία που χρησιμοποιείται σε αυτό το PCB διαθέτει διάφορες πλεονεκτικές ιδιότητες:



- Χωρίς αλογόνες και σύμφωνα με την οδηγία RoHS της ΕΕ, χωρίς επικίνδυνα υλικά όπως Pb, Hg, Cd, Cr6+, PBB και PBDE.

- Πυροδοσιμότητα UL94 V-0.

- Εξαιρετική ευελιξία και θερμική αντοχή.

- Διαμετρική σταθερότητα με ποσοστό απορρόφησης υγρασίας 1,37-1,46%.

- μια διηλεκτρική σταθερά που κυμαίνεται από 3,31 έως 3,34 στα 10 GHz, κρίσιμη για εφαρμογές υψηλών συχνοτήτων.

- Χημική αντοχή 85% και συντελεστής διάσπασης 0.0188-0.0191 στα 10 GHz.



Δοκιμές και πρότυπα ποιότητας

Για να εξασφαλιστεί η αξιοπιστία, πριν από την αποστολή πραγματοποιείται ηλεκτρική δοκιμή 100%, σύμφωνα με τα πρότυπα ποιότητας IPC-Class-2.Αυτή η αυστηρή διαδικασία δοκιμών εγγυάται ότι κάθε μονάδα πληροί τα απαραίτητα κριτήρια απόδοσης.



2-Layer 0.22mm Εύκαμπτο PCB με FR-4 Stiffener 2OZ Χαλκού 1



Τυπικές εφαρμογές

Τα ευέλικτα PCB χρησιμοποιούνται ευρέως σε διάφορες βιομηχανίες, μεταξύ των οποίων:



- Υπολογιστές.

- Κινητά τηλέφωνα

- Ψηφιακές κάμερες

- Βίντεο

- Αυτοκίνητα.

- Εξοπλισμός αυτοματοποίησης γραφείων



Αυτές οι εφαρμογές επωφελούνται από το ελαφρύ και προσαρμόσιμο χαρακτήρα των ευέλικτων PCB, διευκολύνοντας προηγμένα σχέδια που καλύπτουν τις σύγχρονες απαιτήσεις ηλεκτρονικών.



Συμπεράσματα

Αυτό το ευέλικτο PCB, κατασκευασμένο από υψηλής ποιότητας υλικά polyimide, αποτελεί παράδειγμα των εξελίξεων στην τεχνολογία PCB.Η τεχνολογία αυτή είναι ιδιαίτερα ευέλικτη και ευέλικτη, γεγονός που την καθιστά απαραίτητο συστατικό στις σημερινές ηλεκτρονικές συσκευές.Με την παγκόσμια διαθεσιμότητα, αυτό το PCB είναι έτοιμο να ανταποκριθεί στις ανάγκες των καινοτόμων σε διάφορους τομείς.
