3 στρώματα RO4003C PCB 1,8 mm πάχος με τυφλή διάδρομο

3 στρώματα RO4003C PCB 1,8 mm πάχος με τυφλή διάδρομο

MOQ: 1PCS
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Vacuum bags+Cartons
Περίοδος παράδοσης: 8-9 working days
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000PCS per month
Λεπτομέρειες
Place of Origin
China
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
PCB material:
RO4003C /RO4450F
Layer count:
3 layers
PCB thickness:
1.82mm
PCB size:
291mm x 155 mm=2 Types=2PCS, +/- 0.15mm
Copper weight:
1oz (1.4 mils) outer layers / 1oz inner layers
Solder mask:
Black
Silkscreen:
White
Surface finish:
Immersion Gold
Επισημαίνω:

Πίνακες PCB 3 στρωμάτων Rogers RO4003C

,

1.8mm παχιά RO4003C PCB

,

Σκοπός:

Περιγραφή προϊόντος

Αυτό το PCB είναι ένα υψηλής απόδοσης 3 στρωμάτων πλακέτα εκτυπωμένων κυκλωμάτων κατασκευασμένο από προηγμένα υλικά, ειδικά RO4003C και RO4450F. Είναι σχεδιασμένο για ακρίβεια και αξιοπιστία,πληρούν αυστηρές προδιαγραφές για τη διασφάλιση βέλτιστων ηλεκτρικών επιδόσεων και μηχανικής σταθερότητας.



Λεπτομέρειες PCB

Παράμετρος Προδιαγραφές
Βασικό υλικό RO4003C / RO4450F
Αριθμός στρωμάτων 3 στρώσεις
Διάμετροι του πίνακα 291 mm x 155 mm ± 0,15 mm (2 τύποι, 2 PCS)
Ελάχιστο ίχνος/χώρος 5/4 ml
Ελάχιστο μέγεθος τρύπας 0.3mm
Σκοπός Επάνω στρώμα προς εσωτερικό στρώμα 1
Δάχος τελικής σανίδας 1.82mm
Τελειωμένο βάρος Cu 1 ουγκιά (1.4 ml) εξωτερικά στρώματα / 1 ουγκιά εσωτερικά στρώματα
Μέσα από πάχος επικάλυψης 20 μm
Τελεία επιφάνειας Χρυσός βύθισης
Πιο ψηλά σε μεταξένια οθόνη Λευκό
Πυκνωτή οδοντόκρεμα - Όχι, όχι.
Πάνω μάσκα συγκόλλησης Μαύρο
Μασκές επίλυσης κάτω - Όχι, όχι.
Ηλεκτρικές δοκιμές 100% ηλεκτρική δοκιμή πριν από την αποστολή



Η συσσώρευση αυτού του τριστρωτού άκαμπτου PCB είναι δομημένη ως εξής:



- Τάξη χαλκού 1: 35 μm

- Ρότζερς 4003C Κέντρο: 0,813 mm (32 mil)

- Τάξη χαλκού 2: 35 μm

- Πλάκα δέσμευσης: RO4450F - 0,102 mm (4 mil)

- Ρότζερς 4003C Κέντρο: 0,813 mm (32 mil)

- Τάγμα χαλκού 3: 35 μm

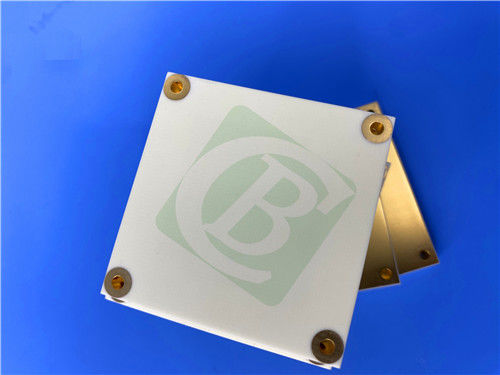

3 στρώματα RO4003C PCB 1,8 mm πάχος με τυφλή διάδρομο 0



Τέχνη και Πρότυπα Ποιότητας

Τα έργα ζωγραφικής που παρέχονται είναι σε μορφή Gerber RS-274-X, σύμφωνα με τα πρότυπα ποιότητας IPC-Class-2.



Παγκόσμια Διαθεσιμότητα

Αυτό το PCB υψηλών επιδόσεων είναι διαθέσιμο σε όλο τον κόσμο, καθιστώντας το προσιτό σε διάφορες εφαρμογές σε διαφορετικές αγορές.



Εισαγωγή στην RO4003C

Το Rogers RO4003C είναι ένα ιδιοκτησιακό υλικό γνωστό για την εξαιρετική ηλεκτρική του απόδοση.προσφέροντας μια οικονομικά αποδοτική λύση για τα λαμινάνια μικροκυμάτωνΤα βασικά χαρακτηριστικά περιλαμβάνουν:



- Διηλεκτρική σταθερά (Dk): 3,38 ± 0,05 σε 10GHz

- Συντελεστής διάσπασης: 0,0027 στα 10 GHz και 0,0021 στα 2,5 GHz

- Θερμικός συντελεστής της διηλεκτρικής σταθεράς: +40 ppm/°C

- Θερμική αγωγιμότητα: 0,71 W/m/°K

- Χαμηλή απορρόφηση υγρασίας: 0,06%



Τα χαρακτηριστικά θερμικής διαστολής του υλικού ευθυγραμμίζονται στενά με το χαλκό, διευκολύνοντας την αξιόπιστη ποιότητα της επικάλυψης μέσω της τρύπας.



Οφέλη

Το Rogers RO4003C προσφέρει πολλά οφέλη, συμπεριλαμβανομένων:

- Ιδανικό για κατασκευές πολυεπίπεδων σανίδων

- Λιγότερο κόστος κατασκευής σε σύγκριση με τα τυποποιημένα υλικά όπως το FR-4

- Σχεδιασμένα για εφαρμογές υψηλού όγκου και ευαίσθητες στις επιδόσεις

- Ανταγωνιστική τιμή, καθιστώντας την δημοφιλή επιλογή



Τυπικές εφαρμογές

Το RO4003C PCB είναι κατάλληλο για διάφορες εφαρμογές, μεταξύ των οποίων:



- Αντενές κυτταρικών σταθμών βάσης και ενισχυτές ισχύος

- Ετικέτες αναγνώρισης ραδιοφωνίας

- Ράδαρα και αισθητήρες αυτοκινήτων

- ΛΔΜ για δορυφόρους άμεσης μετάδοσης



Συμπεράσματα

Το 3-στρωτό PCB κατασκευασμένο με υλικά RO4003C και RO4450F αποτελεί παράδειγμα προηγμένης μηχανικής και σχεδιασμού, καθιστώντας το ιδανικό για απαιτητικές εφαρμογές στις τηλεπικοινωνίες, την αυτοκινητοβιομηχανία,και αεροδιαστημικές βιομηχανίεςΟ συνδυασμός της υψηλής απόδοσης, της οικονομικής απόδοσης και της αξιοπιστίας του εξασφαλίζει ότι ανταποκρίνεται στις ανάγκες των σύγχρονων ηλεκτρονικών συσκευών.



3 στρώματα RO4003C PCB 1,8 mm πάχος με τυφλή διάδρομο 1
