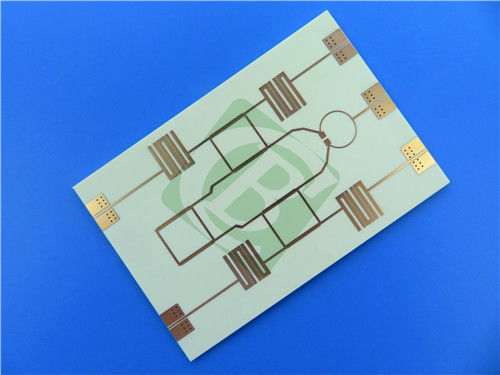

RO4533 2 στρώματα PCB 20mil Υπόστρωμα Immersion Χρυσό φινίρισμα

RO4533 2 στρώματα PCB 20mil Υπόστρωμα Immersion Χρυσό φινίρισμα

MOQ: 1PCS
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Vacuum bags+Cartons
Περίοδος παράδοσης: 8-9 working days
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000PCS per month
Λεπτομέρειες
Place of Origin
China
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
PCB material:
RO4533
Layer count:
2 layers
PCB thickness:
0.6mm
PCB size:
52mm x 35 mm=1PCS, +/- 0.15mm
Copper weight:
1oz (1.4 mils) outer layers
Solder mask:
Green
Silkscreen:
White
Surface finish:
Immersion Gold
Επισημαίνω:

Πίνακας PCB Rogers 2 στρωμάτων

,

20mil PCB υποστρώματος

,

Πίνακες PCB με βύθιση χρυσού

Περιγραφή προϊόντος

Αυτό το PCB είναι ένα υψηλής απόδοσης διεπίπεδο πλακέτα εκτυπωμένων κυκλωμάτων φτιαγμένο από προηγμένο υλικό RO4533.που πληρούν αυστηρές προδιαγραφές για τη διασφάλιση της ελεγχόμενης διηλεκτρικής σταθεράς και της απόδοσης χαμηλών απωλειών, καθιστώντας το ιδανικό για εφαρμογές κινητής υποδομής και κεραίας.



Συγκέντρωση PCB

Η συσσώρευση του PCB είναι δομημένη ως εξής:



- Τάξη χαλκού 1: 35 μm

- Ρότζερς 4533 Κέντρο: 0,508 mm (20 mil)

- Τάξη χαλκού 2: 35 μm



Η διαμόρφωση αυτή εξασφαλίζει βέλτιστες επιδόσεις, διατηρώντας παράλληλα τη δομική ακεραιότητα.



Προδιαγραφές PCB

Παράμετρος Προδιαγραφές
Βασικό υλικό RO4533
Αριθμός στρωμάτων 2 στρώματα
Διάμετροι του πίνακα 52 mm x 35 mm ± 0,15 mm
Ελάχιστο ίχνος/χώρος 4/7 ml
Ελάχιστο μέγεθος τρύπας 0.3mm
Σκοπός - Όχι, όχι.
Δάχος τελικής σανίδας 0.6mm
Τελειωμένο βάρος Cu Εξωτερικά στρώματα 1 ουγκιά (1,4 ml)
Μέσα από πάχος επικάλυψης 20 μm
Τελεία επιφάνειας Χρυσός βύθισης
Πιο ψηλά σε μεταξένια οθόνη Λευκό
Πυκνωτή οδοντόκρεμα - Όχι, όχι.
Πάνω μάσκα συγκόλλησης Πράσινο
Μασκές επίλυσης κάτω - Όχι, όχι.
Ηλεκτρικές δοκιμές 100% ηλεκτρική δοκιμή πριν από την αποστολή



Τέχνη και Πρότυπα Ποιότητας

Η σχεδίαση του PCB παρέχεται σε μορφή Gerber RS-274-X, σύμφωνα με τα πρότυπα ποιότητας IPC-Class-2.



Παγκόσμια Διαθεσιμότητα

Αυτό το υψηλής απόδοσης PCB είναι διαθέσιμο σε παγκόσμια κλίμακα, καθιστώντας το ιδανική επιλογή για διάφορες εφαρμογές σε πολλαπλές βιομηχανίες.



RO4533 2 στρώματα PCB 20mil Υπόστρωμα Immersion Χρυσό φινίρισμα 0



Εισαγωγή στο RO4533

Τα λαμινάτα RO4533 της Rogers είναι γνωστά για την κεραμική τους σύνθεση υδρογονανθράκων ενισχυμένη με γυαλί.κρίσιμη για εφαρμογές κεραίας μικροκασέταςΤα βασικά χαρακτηριστικά περιλαμβάνουν:



- Διηλεκτρική σταθερά (Dk): 3,3 στα 10GHz

- Συντελεστής διάσπασης: 0,0025 στα 10GHz

- Θερμική αγωγιμότητα: 0,6 W/mK

- Θερμοκρασία μετάβασης του γυαλιού (Tg): > 280°C



Αυτό το υλικό χρησιμεύει ως προσιτή εναλλακτική λύση στα παραδοσιακά υλικά PTFE, επιτρέποντας στους σχεδιαστές να βελτιστοποιήσουν τόσο το κόστος όσο και την απόδοση.



Οφέλη

Το υλικό RO4533 προσφέρει πολλά πλεονεκτήματα:



- Χαμηλή απώλεια και χαμηλή διηλεκτρική σταθερά κατάλληλη για ένα ευρύ φάσμα εφαρμογών

- συμβατότητα με τις συμβατικές διαδικασίες κατασκευής PCB

- Εξαιρετική σταθερότητα διαστάσεων για μεγαλύτερη απόδοση σε μεγαλύτερα πάνελ

- Ενιαίες μηχανικές ιδιότητες που διατηρούν την ακεραιότητα κατά τη μεταχείριση

- Υψηλή θερμική αγωγιμότητα για βελτιωμένες δυνατότητες χειρισμού ενέργειας



Τυπικές εφαρμογές

Αυτό το διπλάσιο PCB είναι ιδιαίτερα κατάλληλο για:



- Αντενές σταθμών βάσης κυτταρικής υποδομής

- Δίκτυα κεραίας WiMAX



Συμπεράσματα

Το διπλάσιο PCB που χρησιμοποιεί το RO4533 έχει σχεδιαστεί για εφαρμογές υψηλών επιδόσεων, ιδιαίτερα στις τηλεπικοινωνίες και την τεχνολογία κεραίας.αυστηρά πρότυπα ποιότητας, και η παγκόσμια διαθεσιμότητα το καθιστούν εξαιρετική επιλογή για σύγχρονα ηλεκτρονικά σχέδια.



RO4533 2 στρώματα PCB 20mil Υπόστρωμα Immersion Χρυσό φινίρισμα 1
