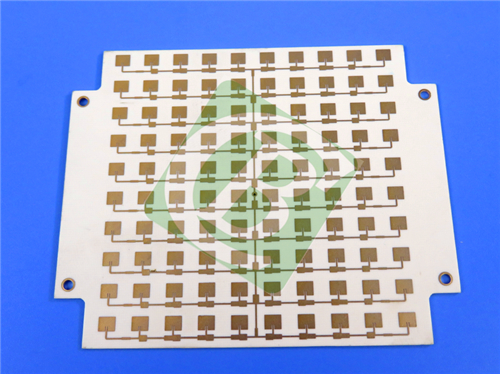

RO4003C PCB Διπλής Στρώσης σε Υλικό Rogers 16mil Εμβάπτιση Χρυσού

Παρουσιάζουμε την πλακέτα τυπωμένου κυκλώματος (PCB) υψηλής συχνότητας διπλής στρώσης, κατασκευασμένη με ακρίβεια χρησιμοποιώντας το laminate RO4003C. Αυτή η προηγμένη λύση PCB προσφέρει εξαιρετική ηλεκτρική απόδοση με επεξεργασιμότητα παρόμοια με FR-4, καθιστώντας την ιδανική επιλογή για σταθμούς βάσης κινητής τηλεφωνίας, ραντάρ αυτοκινήτων και συστήματα αναγνώρισης RF.

Η στοίβαξη αυτής της PCB αποτελείται από:

- Χάλκινο στρώμα 1: 35 μm (1oz)

- Πυρήνας RO4003C: 0,406 mm (16 mil)

- Χάλκινο στρώμα 2: 35 μm (1oz)

Λεπτομέρειες PCB

Χαρακτηριστικά και πλεονεκτήματα του υλικού RO4003C

Διηλεκτρικές ιδιότητες

Το laminate RO4003C παρουσιάζει σταθερή διηλεκτρική σταθερά 3,38 (±0,05 στα 10GHz), παρέχοντας σταθερή απόδοση σήματος για εφαρμογές RF ευαίσθητες στο κόστος.

Χαρακτηριστικά χαμηλών απωλειών

Με συντελεστή απώλειας 0,0027 στα 10GHz, το RO4003C ελαχιστοποιεί την απώλεια ενέργειας διατηρώντας παράλληλα τα πλεονεκτήματα επεξεργασίας FR-4.

Θερμική απόδοση

Οι τιμές CTE για το RO4003C είναι βελτιστοποιημένες για αξιοπιστία:

- Άξονας Χ: 11 ppm/°C

- Άξονας Υ: 14 ppm/°C

- Άξονας Ζ: 46 ppm/°C

Πρόσθετα πλεονεκτήματα

- Δεν απαιτούνται ειδικές επεξεργασίες διαμέσου οπής

- Χαμηλή απορρόφηση υγρασίας (0,06%)

- Υψηλό Tg >280°C (536°F)

- Τυπική επεξεργασία FR-4

- Οικονομική παραγωγή όγκου

Τυπικές εφαρμογές

- Κεραίες σταθμών βάσης κινητής τηλεφωνίας

- Αισθητήρες ραντάρ αυτοκινήτων

- Ετικέτες αναγνώρισης RF

- Δορυφορικά εξαρτήματα LNB

- Ασύρματη υποδομή

- Συστήματα επικοινωνίας μικροκυμάτων

Διασφάλιση ποιότητας:

100% ηλεκτρική δοκιμή (συνέχεια/μόνωση)

Αυτόματος οπτικός έλεγχος (AOI)

Συμμόρφωση με το IPC-6012 Class 2

Συμμόρφωση με RoHS

Συμβατό με συναρμολόγηση χωρίς μόλυβδο

Συμπέρασμα

Αυτή η PCB RO4003C 2 στρώσεων παρέχει μια βέλτιστη ισορροπία απόδοσης RF και απόδοσης κατασκευής για εφαρμογές μεγάλου όγκου. Με τις ηλεκτρικές ιδιότητες ποιότητας μικροκυμάτων και τα πλεονεκτήματα τυπικής επεξεργασίας, αντιπροσωπεύει μια εξαιρετική επιλογή για μηχανικούς που αναπτύσσουν οικονομικά αποδοτικές ασύρματες λύσεις. Η τεχνική μας ομάδα είναι διαθέσιμη για να υποστηρίξει τις συγκεκριμένες απαιτήσεις της εφαρμογής σας - επικοινωνήστε μαζί μας σήμερα για να συζητήσουμε την απαίτησή σας ή να κάνετε μια παραγγελία.
