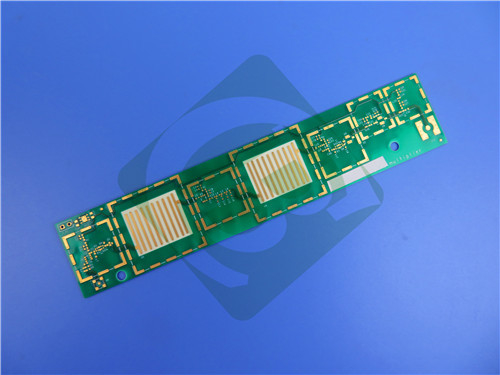

Διπλό στρώμα άκαμπτο PCB με υλικό RO4725JXR 30.7mil

Γνωρίστε το υψηλής απόδοσης διπλά στρώμα άκαμπτο PCB, εξειδικευμένα κατασκευασμένο με υλικό RO4725JXR Rogers.Έχει σχεδιαστεί για διάφορες εφαρμογές υψηλής συχνότητας και κεραίας όπου η αξιόπιστη απόδοση και η οικονομική απόδοση είναι κρίσιμες, καθιστώντας την εξαιρετική επιλογή για κεραίες κυτταρικών σταθμών βάσης και πολλά άλλα.

Η συσσώρευση αυτού του PCB έχει σχεδιαστεί προσεκτικά ως εξής:

Copper_layer_1: 35 μm

Rogers RO4725JXR Κέντρο: 0,78 mm (30.7mil)

Copper_layer_2: 35 μm

Λεπτομέρειες PCB

Σύνθεση υλικού και πλεονέκτημα κόστους

Τα λαμινάτα υψηλής ποιότητας κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κεραμικής κερα

Συμβατότητα επεξεργασίας

Τα συστήματα ρητίνης των διαλεκτικών υλικών RO4725JXR παρέχουν τις απαραίτητες ιδιότητες για ιδανικές επιδόσεις κεραίας.Τα laminates κλάσης κεραίας RO4725JXR είναι πλήρως συμβατά με την συμβατική επεξεργασία συγκόλλησης FR-4 και υψηλής θερμοκρασίας χωρίς μόλυβδοΤα υλικά αυτά δεν απαιτούν την ειδική επεξεργασία που απαιτείται για τα παραδοσιακά στρώματα με βάση το PTFE για την προετοιμασία των τρυπών.Τα κατεστραμμένα υλικά RO4725JXR αποτελούν προσιτή εναλλακτική λύση στα συμβατικά υλικά κεραίας με βάση το PTFE, επιτρέποντας στους σχεδιαστές να βελτιστοποιήσουν το κόστος και την απόδοση.

Ηλεκτρικές και μηχανικές ιδιότητες

Τα laminates RO4725JXR έχουν τις μηχανικές και ηλεκτρικές ιδιότητες που χρειάζονται οι σχεδιαστές κεραίας.5 GHz όταν χρησιμοποιείται το LoProΟι τιμές αυτές επιτρέπουν στους σχεδιαστές κεραίας να επιτύχουν σημαντικές τιμές κέρδους, ελαχιστοποιώντας παράλληλα την απώλεια σήματος.με τιμές καλύτερες από -160 dBc (43dBm 1, 900MHz σήμα).

Βασικά χαρακτηριστικά

-Διαλεκτρική σταθερά DK 2,55 +/- 0,05 σε 10GHz/23°C

-Συντελεστής διάσπασης 0,0026 στα 10GHz/23°C και 0,0022 στα 2,5GHz

- Εξαιρετικός θερμικός συντελεστής της διηλεκτρικής σταθεράς +34 ppm/°C

- CTE που ταιριάζει με χαλκό με άξονα X 13,9 ppm/°C, άξονα Y 19 ppm/°C, άξονα Z 25,6 ppm/°C

-Υψηλή τιμή Tg > 280 °C

-Απόλυτη τιμή PIM -166 dBC

Οφέλη

-Δηλεκτρικός με χαμηλή απώλεια με χαμηλό προφίλ

- Μικρή απώλεια εισαγωγής.

-Dk ταιριάζει με τις προτάσεις κεραίας με βάση το PTFE

- Μειωμένη παθητική διατροπική διαμόρφωση (PIM)

-Συνεπής απόδοση κυκλώματος

Πού Μπορεί να Χρησιμοποιηθεί;

Οι μοναδικές ιδιότητες του RO4725JXR καθιστούν αυτό το PCB κατάλληλο για μια σειρά εφαρμογών:

-Αντενές κυτταρικού σταθμού.

- Συμμόρφωση και διαθεσιμότητα

Αυτό το PCB πληροί αυστηρά πρότυπα IPC-Class-2, εξασφαλίζοντας σταθερή ποιότητα και αξιοπιστία.

Προσφέρουμε παγκόσμια διαθεσιμότητα, κάνοντας αυτό το υψηλής ποιότητας PCB προσιτό σε μηχανικούς και κατασκευαστές σε όλες τις περιοχές.

Επιλέξτε αυτό το PCB για μια λύση που προσφέρει τόσο ποιότητα όσο και αξία.
