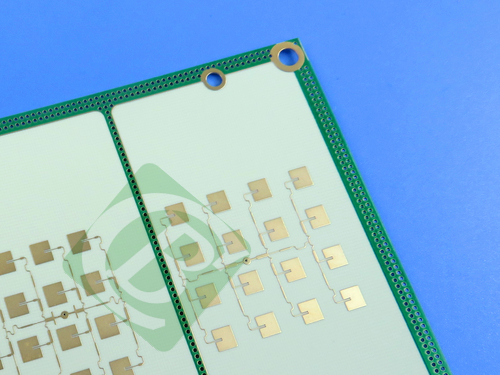

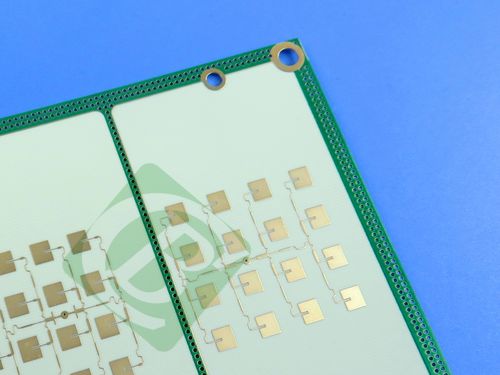

Rogers RO4350B PCB 16.6mil Διπλής όψης ENEPIG φινίρισμα

Γνωρίστε το υψηλής απόδοσης διπλά στρώμα άκαμπτο PCB, εξειδικευμένα κατασκευασμένο χρησιμοποιώντας το υλικό RO4350B Rogers.Έχει σχεδιαστεί για μια ποικιλία εφαρμογών υψηλής συχνότητας και RF όπου η αξιόπιστη απόδοση και η οικονομική απόδοση είναι κρίσιμες, καθιστώντας την εξαιρετική επιλογή για κυτταρικούς σταθμούς βάσης, αυτοκινητοβιομηχανικά ραντάρ, και πολλά άλλα.

Η συσσώρευση αυτού του PCB έχει σχεδιαστεί προσεκτικά ως εξής:

Copper_layer_1: 35 μm

Rogers RO4350B Κέντρο: 0,422 mm (16.6mil)

Copper_layer_2: 35 μm

Λεπτομέρειες PCB

Τι κάνει το υλικό RO4350B ξεχωριστό;

Σύνθεση υλικού και ισορροπία επιδόσεων

Τα υλικά RO4350B είναι υδρογονάνθρακες/κεραμικά ενισχυμένα με υαλοπίνακα.διατηρώντας παράλληλα την κατασκευαστική ικανότητα του ηποξυλίου/γυαλιού.

Επεξεργασία και πλεονεκτήματα κόστους

Τα λαμινάτα RO4350B παρέχουν αυστηρό έλεγχο της διηλεκτρικής σταθεράς (Dk) και διατηρούν χαμηλές απώλειες, χρησιμοποιώντας ταυτόχρονα τις ίδιες μεθόδους επεξεργασίας με τα τυποποιημένα επωξικά/γυαλί.Είναι διαθέσιμα σε ένα κλάσμα του κόστους των συμβατικών λαμινιστικών υλικών μικροκυμάτων και εξαλείφουν την ανάγκη για ειδικές επεξεργασίες διατρημάτων ή διαδικασίες χειρισμού που απαιτούνται από υλικά με βάση το PTFEΕπιπλέον, έχουν πιστοποίηση UL 94 V-0, καθιστώντας τους κατάλληλους για ενεργές συσκευές και υψηλής ισχύος RF σχεδιασμούς.

Οφέλη θερμικής σταθερότητας

Ο θερμικός συντελεστής διεύρυνσης (CTE) του RO4350B προσφέρει βασικά πλεονεκτήματα:

Ο συντελεστής διεύρυνσης του είναι παρόμοιος με του χαλκού, εξασφαλίζοντας εξαιρετική σταθερότητα διαστάσεων, κρίσιμη για τις μικτές διηλεκτρικές πολυεπίπεδες κατασκευές.

Η χαμηλή CTE του άξονα Z εγγυάται αξιόπιστη ποιότητα της διάτρησης, ακόμη και σε σοβαρές εφαρμογές θερμικού σοκ.

Με Tg > 280 °C (536 °F), τα χαρακτηριστικά επέκτασής του παραμένουν σταθερά σε ολόκληρο το εύρος θερμοκρασιών επεξεργασίας κυκλωμάτων.

Βασικά χαρακτηριστικά

-Διαλεκτρική σταθερά DK 3,48 +/- 0,05 σε 10GHz/23°C

-Συντελεστής διάσπασης 0,0037 σε 10GHz/23°C

-Θερμική αγωγιμότητα 0,69 W/m/°K

-Στον άξονα Χ CTE 10 ppm/°C, Y CTE 12 ppm/°C, Z CTE 32 ppm/°C

-Υψηλή τιμή Tg > 280 °C

- Χαμηλή απορρόφηση νερού 0,06%

- UL 94 V-0

Οφέλη

- Ιδανικό για κατασκευές πολυεπίπεδων πλακών (MLB)

-Προϊόντα όπως το FR-4 με χαμηλότερο κόστος κατασκευής

- Εξαιρετική σταθερότητα διαστάσεων

- Σε ανταγωνιστική τιμή.

Πού Μπορεί να Χρησιμοποιηθεί;

Οι μοναδικές ιδιότητες του RO4350B κάνουν αυτό το PCB κατάλληλο για μια σειρά εφαρμογών:

-Αντενές κυτταρικών σταθμών και ενισχυτές ισχύος

Ετικέτες αναγνώρισης RF

- Ράδαρα και αισθητήρες αυτοκινήτων

- LNB είναι για άμεση μετάδοση δορυφόρων

- Συμμόρφωση και διαθεσιμότητα

Αυτό το PCB πληροί αυστηρά πρότυπα IPC-Class-2, εξασφαλίζοντας σταθερή ποιότητα και αξιοπιστία.

Προσφέρουμε παγκόσμια διαθεσιμότητα, κάνοντας αυτό το υψηλής ποιότητας PCB προσιτό σε μηχανικούς και κατασκευαστές σε όλες τις περιοχές.

Επιλέξτε αυτό το PCB για μια λύση που προσφέρει τόσο ποιότητα όσο και αξία.
