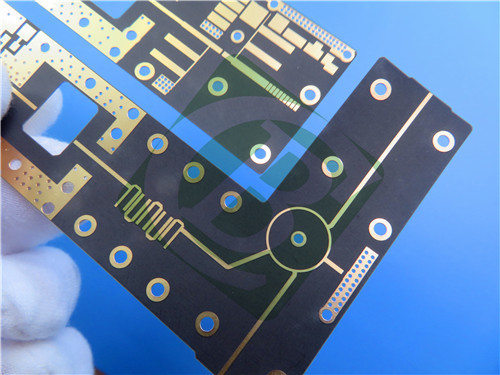

RT/duroid 5880 PCB 15mil 2-layer Πράσινη Μάσκα Συγκόλλησης

Παρουσιάζουμε την υψηλής απόδοσης άκαμπτη PCB διπλού στρώματος, κατασκευασμένη σχολαστικά με υλικό Rogers RT/duroid 5880. Προσαρμοσμένη για απαιτητικά σενάρια υψηλής συχνότητας όπου τα σταθερά ηλεκτρικά χαρακτηριστικά και η ελάχιστη απώλεια είναι απαραίτητα, αναδεικνύεται ως κορυφαία επιλογή για συστήματα ραντάρ, εφαρμογές χιλιοστομετρικών κυμάτων και όχι μόνο.

Κατασκευή & Προδιαγραφές PCB

Η στοίβαξη αυτής της PCB είναι προσεκτικά σχεδιασμένη ως εξής:

Copper_layer_1: 35 μm

RT/duroid 5880: 0.381 mm (15mil)

Copper_layer_2: 35 μm

Λεπτομέρειες PCB

Τι κάνει το υλικό RT/duroid 5880 να ξεχωρίζει;

Τα υψηλής συχνότητας ελάσματα Rogers RT/duroid 5880 είναι σύνθετα PTFE ενισχυμένα με μικροΐνες γυαλιού, κατασκευασμένα για ακριβείς εφαρμογές κυκλωμάτων stripline και microstrip. Οι τυχαία προσανατολισμένες μικροΐνες συμβάλλουν στην εξαιρετική ομοιομορφία της διηλεκτρικής σταθεράς, η οποία παραμένει σταθερή σε όλα τα πάνελ και σταθερή σε ένα ευρύ φάσμα συχνοτήτων. Ο χαμηλός συντελεστής απαγωγής (0.0009 στα 10GHz) του επιτρέπει να χρησιμοποιηθεί αποτελεσματικά έως και τη ζώνη Ku και πέρα, ενώ η διηλεκτρική του σταθερά 2.2 +/- 0.02 στα 10 GHz/23°C ενισχύει περαιτέρω την ηλεκτρική του απόδοση.

Όσον αφορά την επεξεργασία και την ανθεκτικότητα, τα ελάσματα RT/duroid 5880 είναι απλά στην κοπή, τη διάτμηση και τη μηχανική διαμόρφωση. Αντέχουν σε όλους τους διαλύτες και τα αντιδραστήρια, είτε ζεστά είτε κρύα, που χρησιμοποιούνται συνήθως στην χάραξη τυπωμένων κυκλωμάτων ή στην επιμετάλλωση άκρων και οπών. Πρόσθετα βασικά χαρακτηριστικά περιλαμβάνουν έναν συντελεστή θερμοκρασίας διηλεκτρικής σταθεράς (TCDk) -125 ppm/°C, χαμηλή απορρόφηση υγρασίας 0.02%, CTE στον άξονα X 31 ppm/°C, άξονα Y 48 ppm/°C και άξονα Z 237 ppm/°C, Td 500 °C TGA, βαθμολογία UL 94-V0, συμβατότητα με τη διαδικασία χωρίς μόλυβδο και ισοτροπικές ιδιότητες.

Πλεονεκτήματα

-Ομοιόμορφα ηλεκτρικά χαρακτηριστικά σε ευρύ φάσμα συχνοτήτων

-Εύκολη κοπή, διάτμηση και μηχανική διαμόρφωση

-Ανθεκτικό σε διαλύτες και αντιδραστήρια που χρησιμοποιούνται στη χάραξη ή την επιμετάλλωση άκρων και οπών

-Ιδανικό για περιβάλλοντα υψηλής υγρασίας

-Καλά εδραιωμένο υλικό

-Η χαμηλότερη ηλεκτρική απώλεια για ενισχυμένο υλικό PTFE

Πού μπορεί να χρησιμοποιηθεί;

Οι μοναδικές ιδιότητες του RT/duroid 5880 καθιστούν αυτή την PCB κατάλληλη για μια σειρά εφαρμογών:

-Ευρυζωνικές κεραίες εμπορικών αερογραμμών

-Κυκλώματα Microstrip και Stripline

-Εφαρμογές χιλιοστομετρικών κυμάτων

-Συστήματα ραντάρ

-Συστήματα καθοδήγησης

-Κεραίες ψηφιακού ραδιοφώνου σημείο προς σημείο

Συμμόρφωση & Διαθεσιμότητα

Αυτή η PCB συμμορφώνεται με αυστηρά πρότυπα IPC-Class-2, εξασφαλίζοντας σταθερή ποιότητα και αξιοπιστία. Το παρεχόμενο έργο τέχνης είναι σε μορφή Gerber RS-274-X για ομαλή ενσωμάτωση στην παραγωγή.

Παρέχουμε παγκόσμια διαθεσιμότητα, διασφαλίζοντας ότι αυτή η υψηλής ποιότητας PCB είναι προσβάσιμη σε μηχανικούς και κατασκευαστές σε όλες τις περιοχές.

Επιλέξτε αυτήν την PCB για μια λύση που υπερέχει τόσο στην ποιότητα όσο και στην αξία.
