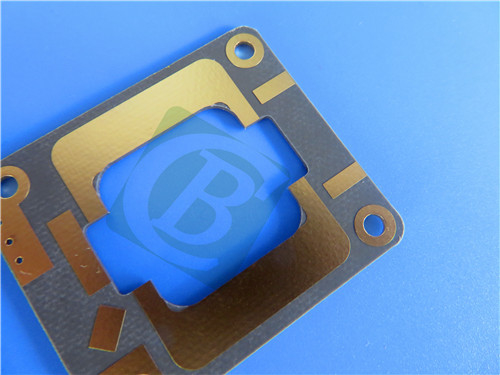

RT duroid 6202 PCB 0,127 χιλ. Υποστρώματα πλακέτας κυκλώματος 2 στρώσεων

Παρουσιάζουμε το υψηλής απόδοσης διπλάσιο άκαμπτο PCB, κατασκευασμένο με σχολαστικό τρόπο με υλικό Ροτζερς RT/δυροειδές 6202.το οποίο το καθιστά μια ξεχωριστή επιλογή για τις κεραίες φάσης, συστήματα ραντάρ, και πολλά άλλα.

Κατασκευή αυτού του PCB

Η συσσώρευση αυτού του PCB είναι σχεδιασμένη με προσοχή:

Copper_layer_1: 35 μm

Rogers RT/duroid 6202 Υποστρώμα: 5mil (0,127mm)

Copper_layer_2: 35 μm

Λεπτομέρειες PCB

Τα πλεονεκτήματα του υλικού RT/duroid 6202

Σύνθεση υλικού και βασικά χαρακτηριστικά

Τα υλικά κυκλώματος υψηλής συχνότητας Rogers RT/duroid 6202 είναι στρώματα με χαμηλή απώλεια και χαμηλή διηλεκτρική σταθερά, με περιορισμένη ενσωματωμένη γυάλινη ενίσχυση.Παρέχουν τις απαραίτητες ηλεκτρικές και μηχανικές ιδιότητες για το σχεδιασμό περίπλοκων δομών μικροκυμάτων που είναι τόσο μηχανικά αξιόπιστες όσο και ηλεκτρικά σταθερές.

Σταθερότητα διαστάσεων και ευκολία κατασκευής

Χάρη στην προσθήκη περιορισμένης ενσωματωμένης γυάλινης ενίσχυσης, επιτυγχάνεται εξαιρετική σταθερότητα διαστάσεων (0,05 έως 0,07 mils/inch).Αυτό συχνά εξαλείφει την ανάγκη για διπλή χαρακτική για να ανταποκριθεί σφιχτές τοποθεσιακές ανοχές.

Βασικά ηλεκτρικά και φυσικά χαρακτηριστικά

Τα αξιοσημείωτα χαρακτηριστικά περιλαμβάνουν μια διηλεκτρική σταθερά (Dk) που κυμαίνεται από 2,94 ± 0,04 έως 3,06 ± 0,04 (ανάλογα με το πάχος) σε 10GHz/23°C.04, 0,010 και 0,015 λομινισμένα 3,02 ± 0.04, και ≥ 0,020· στρώματα 2,94 ± 0.04Έχει επίσης συντελεστή διάσπασης 0,0015 στα 10 GHz/23°C, χαμηλό θερμικό συντελεστή Dk στα 5 ppm/°C (άνω των -50 έως +150°C στα 10 GHz),και συντελεστής θερμικής διαστολής (-55-288 °C) 15 ppm/°C για τους άξονες X και YΕπιπλέον, διαθέτει Td 500 °C TGA, θερμική αγωγιμότητα 0,68 W/m/k, απορρόφηση υγρασίας 0,04%, και βαθμολογία UL 94-V0.

Βασικά Οφέλη

-Η χαμηλή απώλεια εξασφαλίζει υψηλής συχνότητας απόδοση.

-Ο συντελεστής διαστολής στο επίπεδο ταιριάζει με το χαλκό

- Έχει εξαιρετικές ηλεκτρικές και μηχανικές ιδιότητες

-Το ελάχιστο συρρίκνωση χαρακτικής

Τυπικές εφαρμογές

Οι ξεχωριστές ιδιότητες του RT/duroid 6202 κάνουν αυτό το PCB ιδανικό για:

-Αντενές φάσης.

-Συστήματα ραντάρ εδάφους και αεροπορικών εγκαταστάσεων

-Αντενές του συστήματος παγκόσμιας θέσης

- Ηλεκτρικά Backplanes

- Αποφυγή σύγκρουσης εμπορικών αεροπορικών εταιρειών

-Δίκτυα σχηματισμού δέσμης

Συμμόρφωση και παγκόσμια διαθεσιμότητα

Το εν λόγω PCB πληροί τα αυστηρά πρότυπα IPC-Class-2, εξασφαλίζοντας σταθερή ποιότητα και αξιοπιστία.

Προσφέρουμε παγκόσμια διαθεσιμότητα, εξασφαλίζοντας ότι μηχανικοί και κατασκευαστές παντού μπορούν να έχουν πρόσβαση σε αυτό το υψηλής ποιότητας PCB.

Συμπεράσματα

Το RT/duroid 6202 PCB συνδυάζει χαμηλές απώλειες, σταθερές ηλεκτρικές επιδόσεις και μηχανική αξιοπιστία, καθιστώντας το εξαιρετική επιλογή για διάφορες εφαρμογές υψηλής συχνότητας.Με τις ανώτερες υλικές του ιδιότητες και μελετημένο σχεδιασμόΕπιλέξτε αυτό το PCB για μια λύση που ισορροπεί την απόδοση και την αξιοπιστία.
