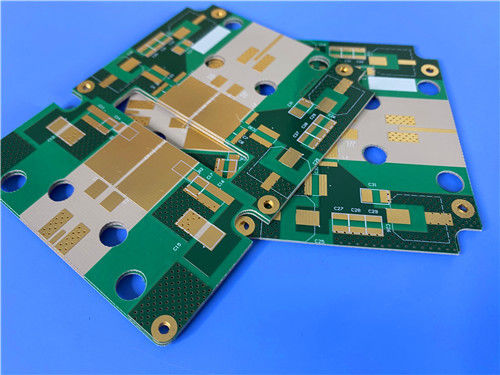

Rogers PCB RO3203 Διπλό στρώμα 10mil ENEPIG Φινις
Αυτό το 2 στρώματα άκαμπτο PCB είναι προσαρμοσμένο για εφαρμογές υψηλής συχνότητας (περισσότερες από 40 GHz), αξιοποιώντας το Rogers RO3203α γεμάτο κεραμικά,υφασμένο υαλοπίνακα ενισχυμένο λαμινάτο για την παροχή εξαιρετικής ακεραιότητας σήματος, μηχανική σταθερότητα και οικονομική απόδοση.
Προδιαγραφές PCB
| Παράμετρος |
Λεπτομέρειες |
| Βασικό υλικό |
Rogers RO3203 (κεραμικό, υφασμένο, ενισχυμένο με ίνες γυαλιού σύνθετο υλικό PTFE) |
| Αριθμός στρωμάτων |
Δύο στρώματα (καταστροφή άκαμπτη) |
| Διάμετροι του πίνακα |
740,57 mm x 23,28 mm ανά κομμάτι (1PCS) |
| Ελάχιστο ίχνος/χώρος |
4 mils (αποτυπώματα) / 7 mils (διάστημα) |
| Ελάχιστο μέγεθος τρύπας |
0.2mm |
| Διάδρομοι |
Χωρίς τυφλούς διαδρόμους· πάχος επικάλυψης = 20 μm |
| Δάχος τελικής σανίδας |
0.35mm |
| Τελειωμένο βάρος χαλκού |
1 ουγκιά (1,4 ml) για τα εξωτερικά στρώματα |
| Τελεία επιφάνειας |
ΕΝΕΠΙΓ |
| Σιδερένιο |
Λευκό μεταξοειδές στρώμα στο επάνω στρώμα, χωρίς μεταξοειδές στρώμα στο κάτω στρώμα |
| Μάσκα συγκόλλησης |
Πράσινη μάσκα συγκόλλησης στο άνω στρώμα, χωρίς μάσκα συγκόλλησης στο κάτω στρώμα |
| Διασφάλιση ποιότητας |
100% ηλεκτρική δοκιμή πριν από την αποστολή |
Διαμόρφωση συσσωρευτών PCB
| Όνομα στρώματος |
Υλικό |
Δάχος |
| Ανώτατο στρώμα (Copper_layer_1) |
Χαλκός πάχους 35 μm |
35 μm (1oz) |
| Τμήμα υποστρώματος |
Ροτζερς RO3203 |
0.254 χιλιοστών (10 χιλιοστών) |
| Πιο κάτω στρώμα (Copper_layer_2) |
Χαλκός πάχους 35 μm |
35 μm (1oz) |
Rogers RO3203 Εισαγωγή υλικού
Το Rogers RO3203 είναι ένα υλικό υψηλής συχνότητας κυκλώματος υψηλής ποιότητας που έχει σχεδιαστεί ως επέκταση της σειράς RO3000, με βασική έμφαση στη βελτίωση της μηχανικής σταθερότητας χωρίς να διακυβεύεται η ηλεκτρική απόδοση.Ως κεραμικό επικαλυμμένο λαμινάτο ενισχυμένο με υφασμένη ίνες γυαλιού, εξισορροπεί τρία κρίσιμα χαρακτηριστικά: εξαιρετική ηλεκτρική απόδοση (κατάλληλη για συχνότητες άνω των 40 GHz),ισχυρή μηχανική σταθερότητα, και ανταγωνιστικές τιμές, καθιστώντας την ιδανική για την παραγωγή σε μεγάλες ποσότητες συσκευών υψηλής συχνότητας.
Οι βασικές ηλεκτρικές του ιδιότητες ∆ηλεκτρική σταθερά (Dk) 3,02 και συντελεστής διάσπασης (DF) 0,0016 ∆εν επιτρέπουν την αξιόπιστη διάδοση του σήματος σε υπερ-υψηλές συχνότητες,ενώ η υφασμένη γυάλινη ενίσχυση του εξασφαλίζει αντοχή κατά το χειρισμό και την συναρμολόγησηΣε αντίθεση με ορισμένα υλικά υψηλής συχνότητας, το RO3203 είναι επίσης συμβατό με τις διαδικασίες χωρίς μόλυβδο, ευθυγραμμίζοντας με τα παγκόσμια περιβαλλοντικά πρότυπα.
RO3203 Βασικά χαρακτηριστικά
| Ειδικότητα |
Προδιαγραφές |
| Σύνθεση υλικού |
Πυρηνικά γεμάτα σύνθετα υλικά PTFE (υφασμένα ενισχυμένα με γυαλί) |
| Διορθωτική σταθερά (Dk) |
30,02 ± 0,04 σε 10GHz/23°C |
| Συντελεστής διάσπασης (DF) |
00,0016 σε 10GHz/23°C |
| Θερμοκρασία αποσύνθεσης (Td) |
> 500°C |
| Θερμική αγωγιμότητα |
00,87 W/mK |
| Συντελεστής θερμικής διαστολής (CTE) |
Άξονας Χ: 13 ppm/°C· Άξονας Y: 13 ppm/°C· Άξονας Ζ: 58 ppm/°C (-55 έως 288°C) |
| Συνδυασμό διαδικασιών |
Συμβατό με διαδικασία χωρίς μόλυβδο |
| Αξιολόγηση εύφλεκτης ικανότητας |
UL 94 V-0 |
Οφέλη
Οι ιδιότητες του RO3203 μεταφράζονται σε απτά πλεονεκτήματα για το PCB, αντιμετωπίζοντας βασικές προκλήσεις στον σχεδιασμό υπερυψηλών συχνοτήτων και την παραγωγή σε μεγάλες ποσότητες:
- Δυνατότητα υπερυψωμένης συχνότητας:Η χαμηλή DF (0,0016) και η σταθερή Dk (3,02 ± 0,04) επιτρέπουν αξιόπιστη λειτουργία πέραν των 40 GHz.
- Μηχανική σταθερότητα:Η ενσωματωμένη ενίσχυση γυαλιού βελτιώνει την ακαμψία, καθιστώντας το PCB ευκολότερο στη χειραγώγηση κατά τη διάρκεια της συναρμολόγησης και ανθεκτικό στην παραμόρφωση.
- Θερμική συμβατότητα:Η χαμηλή CTE στο επίπεδο (13 ppm/°C για άξονες X/Y) που ταιριάζει με χαλκό αποτρέπει την αποτυχία της σύνδεσης συγκόλλησης κατά τη διάρκεια του θερμικού κύκλου, υποστηρίζοντας αξιόπιστες συναρμολογήσεις που τοποθετούνται στην επιφάνεια.
- Κόστος-αποτελεσματικότητα:Οικονομική τιμή για την παραγωγή σε μεγάλες ποσότητες, μειώνοντας το συνολικό κόστος παραγωγής χωρίς να θυσιάζεται η υψηλή συχνότητα.
- Η επιφάνεια είναι ομαλή:Επιτρέπει λεπτότερες ανοχές χαρακτικής γραμμής για ακριβή καθοδήγηση κυκλωμάτων υψηλής συχνότητας.
- Ασφάλεια και συμμόρφωση:Η βαθμολογία εύφλεκτης ικανότητας UL 94 V-0 και η συμβατότητα χωρίς μόλυβδο πληρούν τα παγκόσμια πρότυπα ασφάλειας και περιβάλλοντος.
Τυπικές εφαρμογές
Το εν λόγω PCB έχει σχεδιαστεί για χρήση σε κρίσιμα ηλεκτρονικά συστήματα, συμπεριλαμβανομένων:
- Αυτοκινήτου: Συστήματα αποφυγής συγκρούσεων, κεραίες GPS
- Ασύρματες επικοινωνίες: Υποδομή σταθμού βάσης, LMDS (Local Multipoint Distribution Service), ασύρματη ευρυζωνική, κεραίες μικρο-στριπτικής επικάλυψης
- Δορυφόροι και τηλεπικοινωνίες: Δορυφόροι άμεσης μετάδοσης (DBS), συστήματα ασύρματων τηλεπικοινωνιών, συνδέσεις δεδομένων μέσω καλωδιακών συστημάτων
- Βιομηχανική και καταναλωτική βιομηχανία: Απομακρυσμένοι αναγνώστες μετρητών
Διαθεσιμότητα: Σε όλο τον κόσμο
Το εν λόγω PCB είναι παγκοσμίως προσβάσιμο για παραγωγή και παράδοση, ανταποκρινόμενο στις εφοδιαστικές ανάγκες πολυπεριφερειακών έργων υψηλής συχνότητας.
