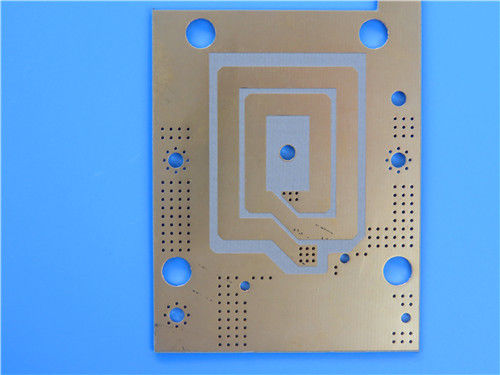

Rogers Double-Sided TC600 PCB 0.8mm ENEPIG Τελικό

MOQ:	1 τεμ
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Τσάντες κενού+χαρτοκιβώτια
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-332.V1.0

Βασικό υλικό:

Rogers TC600

Αρίθμηση στρώματος:

2 στρώματα

Πάχος PCB:

0,8 χιλιοστά

Μέγεθος PCB:

112mm x 60mm (1 τεμάχιο)±0,15mm

Μεταξιού:

Λευκό

Μάσκα συγκόλλησης:

Πράσινος

Βάρος χάλκιου:

1 oz (1,4 mils) για τα εξωτερικά στρώματα

Φινίρισμα επιφάνειας:

Χωρίς ηλεκτρικό νικέλιο

Επισημαίνω:

Πίνακας PCB Rogers TC600

διπλής όψης PCB ENEPIG

0.8mm Rogers PCB

Περιγραφή προϊόντος

Rogers Double-Sided TC600 PCB 0.8mm ENEPIG Τελικό

Αυτό το 2-στρώμα RF PCB είναι κατασκευασμένο με Rogers TC600 - ένα ειδικό σύνθετο από PTFE, θερμικά αγωγικά κεραμικά συμπληρώματα, και υφασμένο γυαλί ενισχύσεις.Μηχανισμένα για να παρέχουν εξαιρετική θερμική αγωγιμότητα (για τη διαχείριση της θερμότητας) και χαμηλή διηλεκτρική απώλεια (για την ακεραιότητα του σήματος), πληροί τα πρότυπα IPC-Class-2 και είναι ιδανικό για εφαρμογές πυκνής ισχύος και περιορισμένου χώρου όπως ενισχυτές, κεραίες και εξαρτήματα αεροηλεκτρονικών.

Προδιαγραφές PCB

Παράμετρος	Λεπτομέρειες
Βασικό υλικό	Rogers TC600 (PTFE + θερμικά αγωγικά κεραμικά συμπληρώματα + υφασμένη γυάλινη ενίσχυση)
Αριθμός στρωμάτων	Διπλής όψης (2-στρωμάτων άκαμπτο PCB)
Διάμετροι του πίνακα	112 mm x 60 mm (1 κομμάτι) ± 0,15 mm
Ελάχιστο ίχνος/χώρος	5/5 ml
Ελάχιστο μέγεθος τρύπας	0.3mm
Μέσω τύπου	Χωρίς τυφλούς διαδρόμους (μόνο διαδρόμους διαδρόμου)
Δάχος τελικής σανίδας	0.8mm
Τελειωμένο βάρος χαλκού (εξωτερικά στρώματα)	1 ουγκιά (1,4 χιλιοστά συνολικά: 18 μm χαλκό βάσης + 17 μm επικάλυψη ανά στρώμα)
Μέσα από πάχος επικάλυψης	20 μm
Τελεία επιφάνειας	Χωρίς ηλεκτρικό νικέλιο Χωρίς ηλεκτρικό παλάντιο και χρυσό βύθισης (ENEPIG)
Σιδερένιο	Πάνω: Λευκό; Κάτω: Όχι
Μάσκα συγκόλλησης	Πάνω: Πράσινο, Κάτω: Όχι
Διασφάλιση ποιότητας	100% Ηλεκτρική δοκιμή πριν από την αποστολή

Λεπτομέρειες συσσωρεύσεως PCB

Τύπος στρώματος	Υλικό/Περιγραφή	Δάχος
Τάγμα χαλκού (πάνω)	18μm βάσης χαλκού + 17μm επικάλυψης (τελειωμένο: 1oz / 35μm συνολικά)	35 μm (1oz)
Ηλεκτρικό στρώμα	Ρότζερς TC600	00,762 mm (30 mils)
Τάγμα χαλκού (κάτω)	18μm βάσης χαλκού + 17μm επικάλυψης (τελειωμένο: 1oz / 35μm συνολικά)	35 μm (1oz)

Σύνοψη υλικών: Λαμινάνια Rogers TC600

Το Rogers TC600 είναι ένα προηγμένο σύνθετο στρώμα σχεδιασμένο για να αντιμετωπίσει δύο κρίσιμες προκλήσεις σε κυκλώματα υψηλής συχνότητας και πυκνής ισχύος: θερμική διαχείριση και απώλεια σήματος.Με συνδυασμό PTFE (για χαμηλές διηλεκτρικές απώλειες) με θερμικά αγωγικά κεραμικά συμπληρώματα (για μεταφορά θερμότητας) και υφασμένη γυάλινη ενίσχυση (για μηχανική αντοχή)Το TC600 παρέχει "καλύτερη στην κατηγορία" θερμική αγωγιμότητα, ελαχιστοποιώντας παράλληλα τις διηλεκτρικές και τις απώλειες εισαγωγής.βελτιώνει τη διαχείριση της ισχύος, μειώνει τα hotspots, και ενισχύει την μακροπρόθεσμη αξιοπιστία της συσκευής - το καθιστώντας μια κορυφαία επιλογή για αερομηχανικά, κεραίες, και ενισχυτές ισχύος.

Βασικά χαρακτηριστικά του υλικού

Προδιαγραφές	Αξία
Τύπος υλικού	PTFE + θερμικά αγωγικά κεραμικά συμπληρώματα + υφασμένη γυάλινη ενίσχυση
Διορθωτική σταθερά (Dk)	6.15 σε 1,8 MHz και 10 GHz / 23°C
Παράγοντας διάσπασης (tanδ)	00,0017 σε 1,8 GHz· 0,0020 σε 10 GHz / 23°C
Θερμική αγωγιμότητα	1.1 W/mK
Συντελεστής θερμοκρασίας της διηλεκτρικής σταθεράς (TCDk)	-75 ppm/°C (περίοδος: -40°C έως 140°C)
Συντελεστής θερμικής διαστολής (CTE)	Άξονας Χ: 9 ppm/°C· Άξονας Y: 9 ppm/°C· Άξονας Ζ: 35 ppm/°C
Απορρόφηση υγρασίας	00,03%

Βασικά οφέλη

Επιτρέπει το συμπαγές σχεδιασμό:Η υψηλότερη απόδοση (από χαμηλή απώλεια) και η θερμική απόδοση επιτρέπουν μικρότερα αποτυπώματα PCB σε σύγκριση με υποστρώματα χαμηλότερης Dk, ιδανικά για συστήματα περιορισμένου χώρου.

Ανώτερη θερμική διαχείριση:Η καλύτερη θερμική αγωγιμότητα της κατηγορίας του (1,1 W/mK) μειώνει την συσσώρευση θερμότητας, ελαχιστοποιεί τα σημεία καύσης και ενισχύει την διαχείριση της ενέργειας - επεκτείνοντας τη διάρκεια ζωής των εξαρτημάτων.

Χαμηλή απώλεια σήματος:Η εξαιρετικά χαμηλή διηλεκτρική απώλεια (0,0017-0,0020) διατηρεί την ακεραιότητα του σήματος, οδηγώντας σε υψηλότερα κέρδη και αποδοτικότητα ενισχυτή / κεραίας.

Σταθερή απόδοση σε θερμοκρασίες:Η σταθερή Dk (TCDk: -75 ppm/°C) και η χαμηλή CTE εξασφαλίζουν την αξιοπιστία σε ακραίες θερμοκρασίες (-40°C έως 140°C).

Αξιόπιστη ολοκλήρωση συστατικών:Η CTE ταιριάζει στενά με τα ενεργά συστατικά, μειώνοντας την πίεση στις ενώσεις συγκόλλησης και βελτιώνοντας τη μακροχρόνια αξιοπιστία της συναρμολόγησης.

Εύκολη επεξεργασία:Η μηχανική ανθεκτικότητα (από υφασμένο γυαλί) απλοποιεί την κατασκευή διατηρώντας παράλληλα τη σταθερότητα των διαστάσεων.

Τυπικές εφαρμογές

Το εν λόγω PCB είναι βελτιστοποιημένο για συστήματα υψηλής ισχύος και υψηλής συχνότητας που απαιτούν θερμική απόδοση και ακεραιότητα σήματος, συμπεριλαμβανομένων:

Ενισχυτές ισχύος, φίλτρα και συνδετήρες
Μικροκύματα και πίνακες διαίρεσης ισχύος (εφαρμογές αερομηχανολογίας)
Μικρές κεραίες αποτυπωμάτων
Άντενες ψηφιακής ραδιοφωνικής μετάδοσης (DAB) (δορυφορικό ραδιόφωνο)
GPS και φορητές κεραίες αναγνώρισης RFID
