NT1 χημική ουσία

MOQ:	1 τεμ
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Τσάντες κενού+χαρτοκιβώτια
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-332.V1.0

Βασικό υλικό:

Rogers RT/duroid 6006

Αρίθμηση στρώματος:

2 στρώματα

Πάχος PCB:

0,35mm

Μέγεθος PCB:

43mm x 107,5mm (1 τεμάχιο)±0,15mm

Μεταξιού:

Μαύρος

Μάσκα συγκόλλησης:

Βάρος χάλκιου:

1 oz (1,4 mils) για τα εξωτερικά στρώματα

Φινίρισμα επιφάνειας:

χρυσός βύθισης

Επισημαίνω:

NT1 υδροξείδιο

Ροζέρς 10 χιλιοστών πλακέτες PCB

Μαύρη μεταξοειδής οθόνη Rogers PCB

Περιγραφή προϊόντος

NT1 χημική ουσία

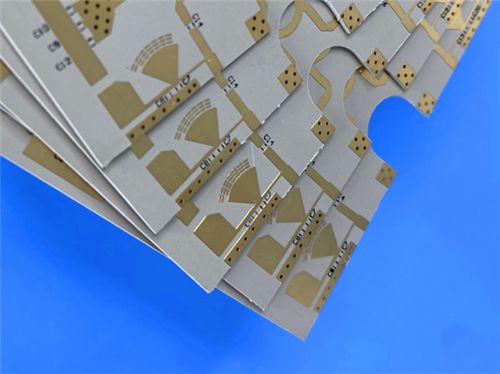

This high-performance 2-layer PCB is constructed with Rogers RT/duroid 6006--a ceramic-PTFE composite engineered for electronic and microwave applications requiring high dielectric constant (Dk) and low lossΣχεδιασμένο για να επιτρέπει τη μείωση του μεγέθους του κυκλώματος, διατηρώντας ταυτόχρονα επαναλαμβανόμενη απόδοση, τηρεί τα πρότυπα IPC-Class-2 και είναι βελτιστοποιημένο για λειτουργίες X-band και κάτω.

Προδιαγραφές PCB

Παράμετρος	Λεπτομέρειες
Βασικό υλικό	Rogers RT/duroid 6006 (κεραμικό-PTFE σύνθετο)
Αριθμός στρωμάτων	Δύο στρώματα άκαμπτων PCB
Διάμετροι του πίνακα	43 mm x 107,5 mm (1 κομμάτι) ± 0,15 mm
Ελάχιστο ίχνος/χώρος	4/4 χιλιοστά
Ελάχιστο μέγεθος τρύπας	0.2mm
Μέσω τύπου	Χωρίς τυφλούς διαδρόμους (μόνο διαδρόμους διαδρόμου)
Δάχος τελικής σανίδας	0.35mm
Τελειωμένο βάρος χαλκού (εξωτερικά στρώματα)	1 ουγκιά (ισοδύναμο με 1,4 mils / 35 μm ανά στρώμα)
Μέσα από πάχος επικάλυψης	20 μm
Τελεία επιφάνειας	Χρυσός βύθισης (βελτιωμένη αγωγιμότητα, αντοχή στη διάβρωση)
Σιδερένιο	Πάνω: Μαύρο. Κάτω: Όχι
Μάσκα συγκόλλησης	Πάνω: Όχι. Κάτω: Όχι.
Διασφάλιση ποιότητας	100% Ηλεκτρική δοκιμή πριν από την αποστολή

Λεπτομέρειες συσσωρεύσεως PCB

Τύπος στρώματος	Υλικό/Περιγραφή	Δάχος
Τάξη χαλκού 1 (εξωτερική)	Διοχετευτικό ηλεκτροθεραπευμένο χαλκό (τελειωμένο)	35 μm (1oz)
Ηλεκτρικό στρώμα	Rogers RT/duroid 6006	0.254 mm (10 mils)
Διάταξη χαλκού 2 (εξωτερική)	Διοχετευτικό ηλεκτροθεραπευμένο χαλκό (τελειωμένο)	35 μm (1oz)

Σύνοψη υλικού: Rogers RT/duroid 6006

Το Rogers RT/duroid 6006 είναι ένα κορυφαίο κεραμικό-PTFE σύνθετο στρώμα προσαρμοσμένο για μικροκυμάτων και ηλεκτρονικά κυκλώματα που απαιτούν υψηλή διηλεκτρική σταθερά.Η μοναδική του διαμόρφωση παρέχει χαμηλή ηλεκτρική απώλεια., καθιστώντας το ιδανικό για εφαρμογές ζώνης X και χαμηλότερης συχνότητας, ενώ ο αυστηρός έλεγχος του Dk και του πάχους εξασφαλίζει συνεπή, επαναλαμβανόμενη απόδοση κυκλώματος.

Βασικά χαρακτηριστικά του υλικού

Προδιαγραφές	Αξία
Τύπος υλικού	Κηραμικό-PTFE σύνθετο
Διορθωτική σταθερά (Dk)	60,15 ± 0,15 σε 10 GHz / 23°C
Παράγοντας διάσπασης (tanδ)	00,0027 σε 10 GHz / 23°C
Θερμική σταθερότητα (Td, TGA)	> 500 °C
Απορρόφηση υγρασίας	00,05%
Συντελεστής θερμικής διαστολής (CTE) - άξονας Χ	47 ppm/°C
Συντελεστής θερμικής διαστολής (CTE) - άξονας Y	34 ppm/°C
Συντελεστής θερμικής διαστολής (CTE) - άξονας Z	117 ppm/°C
Τύπος χαλκού	Τυποποιημένα/αντίστροφα επεξεργασμένα ηλεκτροθέτητα
Αξιολόγηση εύφλεκτης ικανότητας	UL 94-V0
Η συμβατότητα χωρίς μόλυβδο	- Ναι, ναι.

Βασικά οφέλη

Μινιατουρισμός κυκλώματος:Το υψηλό Dk (6.15) επιτρέπει σημαντική μείωση του μεγέθους της σανίδας χωρίς να διακυβεύεται η απόδοση.
Χαμηλή απόδοση απώλειας:Ιδανικό για εφαρμογές ζώνης Χ και κάτω, εξασφαλίζοντας αποτελεσματική μετάδοση σήματος με ελάχιστη εξασθένιση.
Επαναλαμβανόμενη αξιοπιστία:Ο αυστηρός Dk και ο έλεγχος του πάχους εγγυώνται σταθερή απόδοση σε όλες τις σειρές παραγωγής.
Ανθεκτικότητα στην υγρασία:Η χαμηλή απορρόφηση υγρασίας (0,05%) εξασφαλίζει σταθερότητα σε υγρό ή σκληρό περιβάλλον.
Ευελιξία παραγωγής:Είναι συμβατό με διεργασίες χωρίς μόλυβδο και αξιόπιστο για επενδυμένες τρύπες (υποστηρίζει πολυεπίπεδη κλιμακωτότητα).

Τυπικές εφαρμογές

Αυτό το PCB είναι σχεδιασμένο για συστήματα υψηλής αξιοπιστίας και περιορισμένου χώρου, συμπεριλαμβανομένων:

Αντενές επικάλυψης
Συστήματα δορυφορικής επικοινωνίας
Ενισχυτές ισχύος
Συστήματα αποφυγής σύγκρουσης αεροσκαφών
Συστήματα προειδοποίησης επίγειων ραντάρ

Αυτό το RT duroid 6006 PCB είναι διαθέσιμο σε όλο τον κόσμο.
