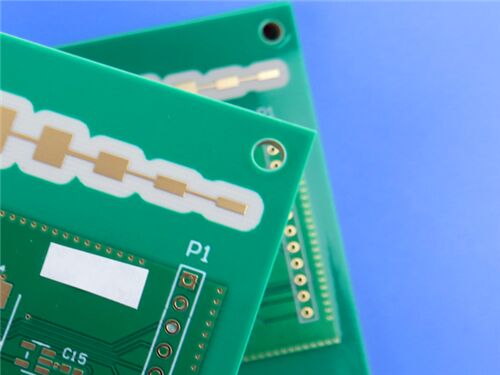

Αυτή η υβριδική πλακέτα PCB 4 στρώσεων είναι ειδικά σχεδιασμένη για εφαρμογές ηλεκτρονικών υψηλών επιδόσεων, ενσωματώνοντας υλικά Rogers RO4350B και TG170 FR-4. Αξιοποιεί την ανώτερη ηλεκτρική απόδοση του RO4350B (κοντά σε PTFE/υφαντό γυαλί) και την αξιόπιστη κατασκευασιμότητα του TG170 FR-4, καθιστώντας την ιδανική για κατασκευές πολλαπλών στρώσεων που απαιτούν σταθερή μετάδοση σήματος και εξαιρετική σταθερότητα διαστάσεων.
Προδιαγραφή PCB
| Παράμετρος |
Λεπτομέρειες |
| Αριθμός Στρώσεων |
4-Layer (άκαμπτη δομή) |
| Βασικό Υλικό |
Rogers RO4350B (ιδιόκτητο υφαντό γυαλί ενισχυμένο με υδρογονάνθρακα/κεραμικό laminate) + TG170 FR-4 |
| Διαστάσεις Πλακέτας |
80.22mm × 90mm ανά τεμάχιο (1PCS), ανοχή ±0.15mm |
| Ελάχιστο Trace/Space |
4 mils (trace) / 6 mils (space) |
| Ελάχιστο Μέγεθος Οπής |
0.3mm |
| Vias |
Χωρίς τυφλά vias / θαμμένα vias; συνολικά vias: 125; πάχος επιμετάλλωσης vias: 20 μm |
| Τελικό Πάχος Πλακέτας |
0.98mm |
| Τελικό Βάρος Χαλκού |
0.5oz (0.7 mils) για εσωτερικά στρώματα; 1oz για εξωτερικά στρώματα |
| Φινίρισμα Επιφάνειας |
Χρυσός εμβάπτισης |
| Μετάξι |
Λευκό στο επάνω στρώμα; Λευκό στο κάτω στρώμα |
| Μάσκα Συγκόλλησης |
Πράσινο στο επάνω στρώμα; Πράσινο στο κάτω στρώμα |
| Διασφάλιση Ποιότητας |
100% ηλεκτρική δοκιμή πριν από την αποστολή |
Στοίβαξη PCB
| Όνομα Στρώματος |
Υλικό |
Πάχος |
| Επάνω Στρώμα (Copper_layer_1) |
Χαλκός |
35 μm |
| Υπόστρωμα Στρώμα 1 |
Rogers RO4350B Core |
0.508mm (20 mil) |
| Εσωτερικό Στρώμα 1 (Copper_layer_2) |
Χαλκός |
18 μm |
| Στρώμα Σύνδεσης |
FR-4 Prepreg |
0.2mm |
| Εσωτερικό Στρώμα 2 (Copper_layer_3) |
Χαλκός |
18 μm |
| Υπόστρωμα Στρώμα 2 |
Tg170 FR-4 Core |
0.102mm (4 mil) |
| Κάτω Στρώμα (Copper_layer_4) |
Χαλκός |
35 μm |
Εισαγωγή Υλικού Rogers RO4350B
Τα υλικά Rogers RO4350B είναι ιδιόκτητα υφαντά γυαλιά ενισχυμένα με υδρογονάνθρακα/κεραμικά με ηλεκτρική απόδοση κοντά σε PTFE/υφαντό γυαλί και την κατασκευασιμότητα του εποξειδικού/γυαλιού. Τα laminate RO4350B παρέχουν αυστηρό έλεγχο στη διηλεκτρική σταθερά (Dk) και διατηρούν χαμηλές απώλειες, χρησιμοποιώντας την ίδια μέθοδο επεξεργασίας με το τυπικό εποξειδικό/γυαλί. Διαθέσιμα σε ένα κλάσμα του κόστους των συμβατικών laminate μικροκυμάτων, τα laminate RO4350B δεν απαιτούν τις ειδικές επεξεργασίες οπών ή τις διαδικασίες χειρισμού όπως τα υλικά με βάση το PTFE. Αυτά τα υλικά έχουν βαθμολογία UL 94 V-0 για ενεργές συσκευές και σχέδια RF υψηλής ισχύος.
Αυτή η PCB συνδυάζει το RO4350B με το TG170 FR-4 για περαιτέρω βελτιστοποίηση της ισορροπίας μεταξύ απόδοσης και κόστους για εφαρμογές άκαμπτων πλακετών 4 στρώσεων.
Βασικά Χαρακτηριστικά Υλικού
| Χαρακτηριστικό |
Προδιαγραφή/Περιγραφή |
| Διηλεκτρική Σταθερά (Dk) |
3.48 ± 0.05 στα 10GHz/23°C (RO4350B) |
| Συντελεστής Διασποράς |
0.0037 στα 10GHz/23°C (RO4350B) |
| Θερμική Αγωγιμότητα |
0.69 W/m/°K (RO4350B) |
| Συντελεστής Θερμικής Διαστολής (CTE) |
Άξονας X: 10 ppm/°C; Άξονας Y: 12 ppm/°C; Άξονας Z: 32 ppm/°C (RO4350B) |
| Θερμοκρασία Μετάβασης Υάλου (Tg) |
>280 °C (RO4350B); 170 °C (TG170 FR-4) |
| Απορρόφηση Νερού |
0.06% (χαμηλή απορρόφηση νερού, RO4350B) |
| Βαθμολογία Ευφλεκτότητας |
UL 94 V-0 rated (RO4350B) |
| Δομή Στρώματος |
Άκαμπτη κατασκευή 4 στρώσεων με πυρήνα RO4350B, πυρήνα TG170 FR-4 και FR-4 prepreg |
| Φινίρισμα Επιφάνειας |
Χρυσός εμβάπτισης, εξασφαλίζοντας εξαιρετική συγκολλησιμότητα και αντοχή στη διάβρωση |
| Μάσκα Συγκόλλησης & Μετάξι |
Πράσινη μάσκα συγκόλλησης και στα δύο στρώματα; λευκό μετάξι και στα δύο στρώματα, διευκολύνοντας τη συναρμολόγηση και την αναγνώριση εξαρτημάτων |
Βασικά Πλεονεκτήματα
Ιδανικό για κατασκευές πολλαπλών στρώσεων (MLB): Η συνδυασμένη χρήση του RO4350B και του TG170 FR-4 είναι κατάλληλη για σχέδια πλακέτας 4 στρώσεων, καλύπτοντας πολύπλοκες απαιτήσεις κυκλώματος.
Οικονομική Κατασκευή: Διαδικασίες όπως το FR-4 σε χαμηλότερο κόστος κατασκευής σε σύγκριση με τα συμβατικά laminate μικροκυμάτων, μειώνοντας τα έξοδα παραγωγής.
Εξαιρετική Σταθερότητα Διαστάσεων: Το CTE του RO4350B είναι παρόμοιο με τον χαλκό, εξασφαλίζοντας ανώτερη σταθερότητα διαστάσεων ακόμη και σε σκληρά θερμικά περιβάλλοντα.
Αξιόπιστη Ποιότητα Through-Hole: Το χαμηλό Z-axis CTE του RO4350B παρέχει αξιόπιστη ποιότητα επιμεταλλωμένης οπής, κατάλληλη για εφαρμογές σοκ θερμότητας.
Ανταγωνιστική Τιμολόγηση: Εξισορροπεί την υψηλή απόδοση με την οικονομική αποδοτικότητα, προσφέροντας ανταγωνιστικά πλεονεκτήματα στη μαζική παραγωγή.
Σταθερή Θερμική Απόδοση: Το υψηλό Tg του RO4350B εξασφαλίζει σταθερά χαρακτηριστικά διαστολής σε όλο το εύρος θερμοκρασίας επεξεργασίας κυκλώματος.
Πρότυπο Ποιότητας & Διαθεσιμότητα
Πρότυπο Ποιότητας: Συμμορφώνεται με τα πρότυπα ποιότητας IPC-Class-2.
Διαθεσιμότητα: Υποστηρίζεται η παγκόσμια προμήθεια.
Τυπικές Εφαρμογές
-Υποδομή Τηλεπικοινωνιών: Κεραίες και Ενισχυτές Ισχύος Σταθμών Βάσης Κινητής Τηλεφωνίας
-Αναγνώριση RF: Ετικέτες Αναγνώρισης RF
-Ηλεκτρονικά Αυτοκινήτων: Ραντάρ και Αισθητήρες Αυτοκινήτων
-Δορυφορική Επικοινωνία: LNB's (Low Noise Blocks) για Δορυφόρους Άμεσης Εκπομπής
Σύνοψη
Η άκαμπτη πλακέτα PCB 4 στρώσεων που ενσωματώνει υλικά Rogers RO4350B και TG170 FR-4 είναι μια λύση υψηλής απόδοσης και οικονομικά αποδοτική, προσαρμοσμένη για εφαρμογές πλακέτας πολλαπλών στρώσεων. Η παγκόσμια διαθεσιμότητα και η ανταγωνιστική τιμολόγησή της την καθιστούν μια αξιόπιστη επιλογή για έργα τηλεπικοινωνιών, αυτοκινήτων, RFID και δορυφορικών επικοινωνιών παγκοσμίως.
