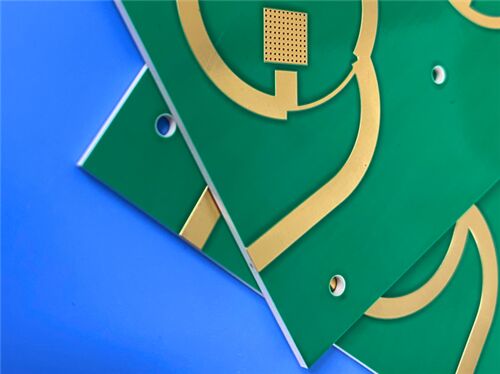

Rogers 50mil Υποστρώμα RO3206 PCB 2 στρώματα με λευκό μεταξοειδές

Αυτό το PCB, που χρησιμοποιεί Rogers RO3206, ένα κεραμικό γεμισμένο laminate ενισχυμένο με υφαντό fiberglass, έχει σχεδιαστεί για να προσφέρει εξαιρετική ηλεκτρική απόδοση και βελτιωμένη μηχανική σταθερότητα. Ως μια άκαμπτη δομή 2 στρώσεων, ικανοποιεί αξιόπιστα τις αυστηρές απαιτήσεις για μετάδοση σήματος υψηλής συχνότητας σε εφαρμογές RF ακριβείας, συμπεριλαμβανομένων συστημάτων αποφυγής σύγκρουσης αυτοκινήτων, υποδομών ασύρματων τηλεπικοινωνιών και συγκροτημάτων κεραιών μικροταινιών.

Προδιαγραφές PCB

Stack-up PCB

Rogers RO3206 Εισαγωγή Υλικού

Τα υλικά κυκλωμάτων υψηλής συχνότητας Rogers RO3206 είναι κεραμικά γεμισμένα laminates ενισχυμένα με υφαντό fiberglass, ειδικά σχεδιασμένα για να εξισορροπούν εξαιρετική ηλεκτρική απόδοση, βελτιωμένη μηχανική σταθερότητα και ανταγωνιστικές τιμές. Ως επέκταση της σειράς RO3000, το RO3206 ξεχωρίζει με βελτιωμένη μηχανική σταθερότητα, αντιμετωπίζοντας τις κρίσιμες απαιτήσεις των πολύπλοκων σχεδιασμών κυκλωμάτων υψηλής συχνότητας.

Οι καλά ισορροπημένες ηλεκτρικές και μηχανικές του ιδιότητες καθιστούν το RO3206 εξαιρετικά κατάλληλο για ένα ευρύ φάσμα εφαρμογών υψηλής συχνότητας. Εξασφαλίζει αξιόπιστη απόδοση σε απαιτητικά περιβάλλοντα λειτουργίας, ενώ παράλληλα επιτρέπει την οικονομικά αποδοτική μαζική κατασκευή, καλύπτοντας τις ανάγκες μαζικής παραγωγής βιομηχανικών και αυτοκινητιστικών συστημάτων RF.

Βασικό Υλικό Χαρακτηριστικά

Βασικά Οφέλη

Βελτιωμένη Μηχανική Ακαμψία: Η ενίσχυση με υφαντό γυαλί ενισχύει τη δομική ακαμψία, διευκολύνοντας το χειρισμό κατά την κατασκευή και τη συναρμολόγηση και βελτιώνοντας την επεξεργασιμότητα.

Ομοιόμορφη Ηλεκτρική & Μηχανική Απόδοση: Συνεπής κατανομή ιδιοτήτων σε όλο το υπόστρωμα, ιδανική για την κατασκευή πολύπλοκων πολυστρωματικών δομών υψηλής συχνότητας με αξιόπιστη απόδοση.

Χαμηλή Διηλεκτρική Απώλεια: Ένας συντελεστής απώλειας 0.0027 στα 10 GHz εξασφαλίζει ανώτερη ακεραιότητα σήματος σε λειτουργίες υψηλής συχνότητας, ελαχιστοποιώντας την εξασθένηση του σήματος.

Copper-Matched CTE: Ο συντελεστής θερμικής διαστολής στο επίπεδο (13 ppm/°C για τους άξονες X/Y) ταιριάζει με τον χαλκό, επιτρέποντας τη συμβατότητα με υβριδικά σχέδια πλακέτας πολλαπλών στρώσεων εποξειδίου και εξασφαλίζοντας αξιόπιστη συναρμολόγηση επιφανειακής τοποθέτησης (SMA) υπό θερμική κυκλοφορία.

Εξαιρετική Σταθερότητα Διαστάσεων: Διατηρεί τη δομική ακρίβεια κατά την κατασκευή και τη λειτουργία, συμβάλλοντας σε υψηλές αποδόσεις παραγωγής και μακροχρόνια λειτουργική αξιοπιστία.

Οικονομικά Αποδοτική Μαζική Παραγωγή: Η οικονομική τιμολόγηση σε συνδυασμό με τη ώριμη συμβατότητα επεξεργασίας υποστηρίζει την οικονομικά αποδοτική μαζική κατασκευή.

Ακριβής Ικανότητα Χάραξης Γραμμής: Η λεία επιφάνεια του υποστρώματος επιτρέπει μικρότερες ανοχές χάραξης γραμμής, καλύπτοντας τις απαιτήσεις υψηλής ακρίβειας των προηγμένων σχεδιασμών κυκλωμάτων RF.

Χαμηλή Περιβαλλοντική Ευαισθησία: Η απορρόφηση υγρασίας ≤0.1% μετριάζει την υποβάθμιση της απόδοσης σε υγρά περιβάλλοντα λειτουργίας, εξασφαλίζοντας σταθερή απόδοση σε διάφορα σενάρια εφαρμογής.

ΠοιότηταΠρότυπο & Διαθεσιμότητα

Αποδεκτό Πρότυπο: Συμμορφώνεται με το IPC-Class-2, εξασφαλίζοντας σταθερή ποιότητα προϊόντος μέσω αυστηρού ελέγχου της διαδικασίας κατασκευής και 100% ηλεκτρικής δοκιμής πριν από την αποστολή.

Διαθεσιμότητα: Υποστηρίζει την παγκόσμια προμήθεια, επιτρέποντας την έγκαιρη παράδοση και την αποτελεσματική υποστήριξη μετά την πώληση για πελάτες σε όλο τον κόσμο.

Τυπικές Εφαρμογές

Συστήματα αποφυγής σύγκρουσης αυτοκινήτων

Δορυφορικές κεραίες παγκόσμιας θέσης αυτοκινήτων

Ασύρματα τηλεπικοινωνιακά συστήματα

Κεραίες μικροταινιών για ασύρματες επικοινωνίες

Δορυφόροι άμεσης εκπομπής

Σύνδεση δεδομένων σε καλωδιακά συστήματα

Απομακρυσμένοι μετρητές

Πίσω πλάκες τροφοδοσίας

LMDS και ασύρματη ευρυζωνικότητα

Υποδομή σταθμού βάσης
