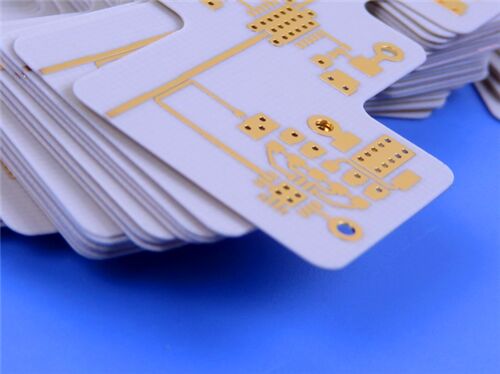

Αυτό το 2 στρώματα άκαμπτο PCB υιοθετεί Rogers RO4003C, a proprietary woven glass-reinforced hydrocarbon/ceramic composite material that integrates the electrical performance of PTFE/woven glass laminates with the manufacturability of epoxy/glass substratesΕίναι σχεδιασμένο για να ανταποκρίνεται αξιόπιστα στις αυστηρές απαιτήσεις για τη μετάδοση σήματος υψηλής συχνότητας σε σενάρια εφαρμογής ραδιοσυχνοτήτων ακριβείας.
Προδιαγραφές PCB
| Παράμετρος |
Λεπτομέρειες |
| Αριθμός στρωμάτων |
Δύο στρώματα (καταστροφή άκαμπτη) |
| Βασικό υλικό |
Rogers RO4003C |
| Διάμετροι του πίνακα |
54 mm × 58 mm ανά κομμάτι (1PCS), ανοχή ±0,15 mm |
| Ελάχιστο ίχνος/χώρος |
4 mils (αποτυπώματα) / 6 mils (διάστημα) |
| Ελάχιστο μέγεθος τρύπας |
0.2mm |
| Διάδρομοι |
Χωρίς τυφλούς διαδρόμους. Συνολικά διαδρόμους: 19; πάχος επικάλυψης διαδρόμου: 20 μm |
| Δάχος τελικής σανίδας |
0.3mm |
| Τελειωμένο βάρος χαλκού |
1 ουγκιά (1,4 ml) για τα εξωτερικά στρώματα |
| Τελεία επιφάνειας |
Ασημένιο βύθισης |
| Σιδερένιο |
Μαύρη μεταξοειδής επιφάνεια στο επάνω στρώμα. |
| Μάσκα συγκόλλησης |
Καμία μάσκα συγκόλλησης στο άνω στρώμα. Καμία μάσκα συγκόλλησης στο κάτω στρώμα |
| Διασφάλιση ποιότητας |
100% ηλεκτρική δοκιμή πριν από την αποστολή |
Συγκέντρωση PCB
| Όνομα στρώματος |
Υλικό |
Δάχος |
| Πάνω στρώμα χαλκού (Copper_layer_1) |
Χάλυβα |
35 μm |
| Κέντρο υποστρώματος |
Rogers RO4003C Κέντρο |
0.203mm (8 mil) |
| Πιο κάτω στρώμα χαλκού (Copper_layer_2) |
Χάλυβα |
35 μm |
Rogers RO4003C Πληροφοριακή εισαγωγή
Τα υλικά RO4003C της Rogers είναι ιδιόκτητα υφασμένα υδρογονάνθρακα/κεραμικά ενισχυμένα με γυαλί, τα οποία ενσωματώνουν την ηλεκτρική απόδοση του PTFE/υφασμένου γυαλιού με την κατασκευαστικότητα του εποξικού/γυαλιού.Προσφέρονται σε διάφορες διαμορφώσεις, τα λαμινάτα RO4003C χρησιμοποιούν τόσο τα στυλ 1080 όσο και τα στυλ 1674 γυάλινου υφάσματος, με όλες τις διαμορφώσεις να πληρούν τις ίδιες προδιαγραφές ηλεκτρικής απόδοσης του λαμινάτου.
RO4003C laminates provide tight control on dielectric constant (Dk) and low loss while utilizing the same processing method as standard epoxy/glass but at a fraction of the cost of conventional microwave laminates. Σε αντίθεση με τα υλικά μικροκυμάτων που βασίζονται σε PTFE, δεν απαιτούνται ειδικές επεξεργασίες διάτρησης ή διαδικασίες χειρισμού.τα χαρακτηριστικά διεύρυνσης τους παραμένουν σταθερά σε ολόκληρο το εύρος θερμοκρασιών επεξεργασίας κυκλωμάτων.
Βασικά χαρακτηριστικά του υλικού
| Ειδικότητα |
Προδιαγραφή/Περιγραφή |
| Σύνθεση υλικού |
Rogers RO4003C ιδιόκτητο υφασμένο γυαλί ενισχυμένο με υδρογονάνθρακα/κεραμικά |
| Διορθωτική σταθερά (Dk) |
3.38 ± 0,05 σε 10 GHz |
| Παράγοντας διάσπασης |
00,0027 σε 10 GHz, 0,0021 σε 2,5 GHz |
| Θερμικός συντελεστής της διηλεκτρικής σταθεράς |
+40 ppm/°C |
| Θερμική αγωγιμότητα |
00,71 W/m·°K |
| Απορρόφηση υγρασίας |
00,06% |
| Συντελεστής θερμικής διαστολής (CTE) |
Άξονας X: 11 ppm/°C· άξονας Y: 14 ppm/°C· άξονας Z: 46 ppm/°C |
| Πλεονέκτημα τελικής επιφάνειας |
Το ασήμι βύθισης εξασφαλίζει εξαιρετική συγκολλητικότητα και αντοχή στη διάβρωση |
Βασικά οφέλη
Ιδανικό για κατασκευές πολυεπίπεδου: Ιδανικό για σχέδια MLB· το CTE που ταιριάζει με χαλκό εξασφαλίζει εξαιρετική σταθερότητα διαστάσεων σε μικτά διηλεκτρικά πολυεπίπεδα.
Αποτελεσματική από πλευράς κόστους κατασκευή: συμβατό με τη διαδικασία FR-4, χωρίς ειδική επεξεργασία τρύπας, χαμηλότερο κόστος κατασκευής από τα συμβατικά στρώματα μικροκυμάτων.
Υψηλής απόδοσης για εφαρμογές όγκου: Σχεδιασμένο για εφαρμογές ραδιοσυχνοτήτων υψηλού όγκου και ευαίσθητες στις επιδόσεις, εξισορροπώντας την ηλεκτρική απόδοση και την αποδοτικότητα παραγωγής.
Ανταγωνιστικές τιμές: Υψηλότερες ηλεκτρικές επιδόσεις σε ένα κλάσμα του κόστους του συμβατικού μικροκυμάτων, εξαιρετική σχέση κόστους-αποδόσεων.
Αξιόπιστη ποιότητα διάτρησης με επικάλυψη: Η χαμηλή CTE άξονα Z εξασφαλίζει αξιόπιστες διάτρηση με επικάλυψη ακόμη και υπό σοβαρό θερμικό σοκ.
Σταθερή θερμική απόδοση: Tg > 280°C διατηρεί σταθερή επέκταση σε όλες τις θερμοκρασίες επεξεργασίας κυκλώματος.
Χαμηλή περιβαλλοντική ευαισθησία: απορρόφηση υγρασίας 0,06% ελαχιστοποιεί την υποβάθμιση της απόδοσης σε υγρό περιβάλλον.
Πρότυπο ποιότητας και διαθεσιμότητα
Πρότυπο ποιότητας: συμμορφώνεται με την IPC-Class-2, εξασφαλίζοντας σταθερή ποιότητα μέσω αυστηρού ελέγχου της διαδικασίας και 100% ηλεκτρικής επαλήθευσης πριν από την αποστολή.
Διαθεσιμότητα: Παγκοσμίως διαθέσιμη, επιτρέποντας την έγκαιρη παράδοση και την αποτελεσματική υποστήριξη μετά την πώληση για τους διεθνείς πελάτες.
Τυπικές εφαρμογές
-Αντενές κυτταρικών σταθμών και ενισχυτές ισχύος
Ετικέτες αναγνώρισης RF
- Ράδαρα και αισθητήρες αυτοκινήτων
- LNB είναι για άμεση μετάδοση δορυφόρων
Σύνοψη
Αυτό το 2 στρώματα άκαμπτο PCB βασισμένο στο υπόστρωμα Rogers RO4003C είναι μια υψηλής απόδοσης, οικονομικά αποδοτική λύση προσαρμοσμένη για εμπορικές εφαρμογές μικροκυμάτων και RF.Η τεχνολογία αυτή αποτελεί μια αξιόπιστη επιλογή για την παραγωγή μεγάλου όγκου συσκευών ραδιοσυχνοτήτων ακριβείας.
