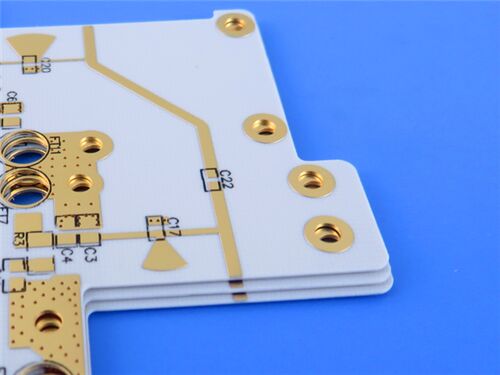

Rogers RO4835 PCB 6.6mil 2 στρώματα 20um Via Plating High-Frequency

Αυτό το άκαμπτο PCB 2 στρώσεων υιοθετεί το Rogers RO4835, ένα σταθερό σε υψηλή θερμοκρασία, ανθεκτικό στην οξείδωση υδρογονάνθρακα laminate. Σχεδιασμένο ειδικά για να πληροί τις αυστηρές απαιτήσεις μετάδοσης ραδιοσυχνοτήτων (RF) υψηλής συχνότητας, είναι εξαιρετικά εφαρμόσιμο σε συστήματα ραντάρ και αισθητήρων αυτοκινήτων.

Προδιαγραφές PCB

Στοίβαξη PCB

Εισαγωγή Υλικού Rogers RO4835

Το laminate RO4835 της Rogers προσφέρει βελτιωμένη σταθερότητα σε υψηλές θερμοκρασίες και είναι πιο ανθεκτικό στην οξείδωση από άλλα υλικά υδρογονάνθρακα. Τα laminate RO4835 μοιράζονται παρόμοιες ηλεκτρικές και μηχανικές ιδιότητες με τα RO4350B laminate και έχουν σχεδιαστεί για απόδοση υψηλής συχνότητας και οικονομική κατασκευή κυκλωμάτων. Χρησιμοποιεί τυπικές διεργασίες εποξειδίου/γυαλιού (FR-4) και είναι ανταγωνιστικής τιμής.

Τα laminate RO4835 είναι ένα υλικό χαμηλών απωλειών που προσφέρει οικονομική κατασκευή κυκλωμάτων. Αυτά τα laminate διατίθενται με το ιδιόκτητο φύλλο χαλκού LoPro Reverse της Rogers, ιδανικό για εφαρμογές που απαιτούν χαμηλή απώλεια εισαγωγής.

Βασικά Χαρακτηριστικά Υλικού

Βασικά Οφέλη

Βελτιωμένη Αντοχή στην Οξείδωση: Ανώτερη από τα τυπικά υλικά μικροκυμάτων θερμοσκλήρυνσης.

Καταλληλότητα για Μεγάλο Όγκο: Για εφαρμογές υψηλού όγκου, ευαίσθητες στην απόδοση.

Απόδοση Χαμηλών Απωλειών: Εξαιρετική ηλεκτρική απόδοση για υψηλές συχνότητες, ιδανική για χρήση στην αυτοκινητοβιομηχανία.

Στενή Ανοχή Dk: Επιτρέπει ελεγχόμενες γραμμές μετάδοσης σύνθετης αντίστασης.

Συμβατό με Χωρίς Μόλυβδο: Χωρίς φουσκάλες/απολέπιση στην επεξεργασία χωρίς μόλυβδο.

Αξιόπιστες Επιμεταλλωμένες Διάτρητες Οπές: Η χαμηλή διαστολή στον άξονα Z εξασφαλίζει αξιοπιστία.

Σταθερή Επεξεργασία: Χαμηλή διαστολή στο επίπεδο για σταθερές θερμοκρασίες επεξεργασίας.

Οικονομικό: Συμβατό με το τυπικό FR-4, ανταγωνιστικής τιμής.

Ποιότητα Standard & Διαθεσιμότητα

Αποδεκτό Πρότυπο: Συμμορφώνεται με το IPC-Class-2, εξασφαλίζοντας σταθερή ποιότητα μέσω αυστηρού ελέγχου διεργασιών και 100% ηλεκτρικής επαλήθευσης.

Περιοχή Εξυπηρέτησης: Παγκόσμια κάλυψη υπηρεσιών, επιτρέποντας την έγκαιρη παράδοση και την αποτελεσματική υποστήριξη μετά την πώληση για διεθνείς πελάτες.

Τυπικές Εφαρμογές

Ραντάρ και Αισθητήρες Αυτοκινήτων

Μικροκύματα σημείο-σε-σημείο

Ενισχυτές Ισχύος

Ραντάρ με Φασική Διάταξη

Εξαρτήματα RF

Σύνοψη

Αξιοποιώντας τις ανώτερες ιδιότητες του RO4835 (βελτιωμένη σταθερότητα σε υψηλή θερμοκρασία, εξαιρετική αντοχή στην οξείδωση, χαμηλές απώλειες, στενή ανοχή Dk), τη συμβατότητα με την τυπική διεργασία FR-4 και την αυστηρή συμμόρφωση με τα πρότυπα IPC-Class-2, ανταποκρίνεται αποτελεσματικά στις απαιτήσεις μετάδοσης σήματος υψηλής συχνότητας διαφόρων συστημάτων RF ακριβείας. Με την ανταγωνιστική τιμολόγηση και την παγκόσμια κάλυψη υπηρεσιών, αυτό το PCB χρησιμεύει ως μια αξιόπιστη επιλογή για την παραγωγή μεγάλου όγκου συσκευών RF ακριβείας.
