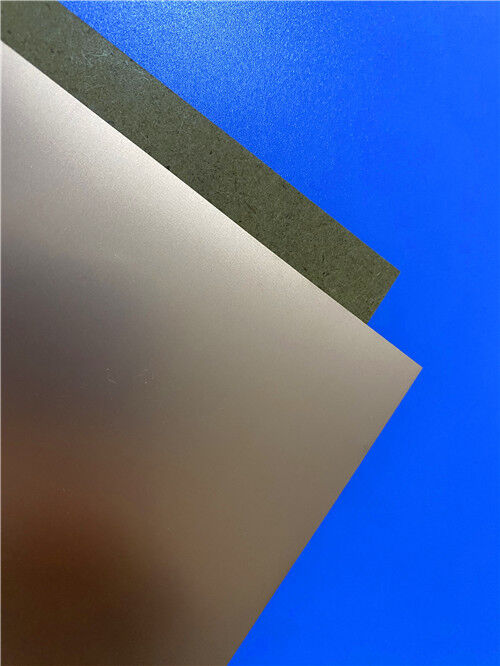

Το F4BM217 της Wangling είναι ένα σύνθετο laminate υψηλής απόδοσης σχεδιασμένο για προηγμένες εφαρμογές RF και μικροκυμάτων. Κατασκευάζεται μέσω μιας ακριβούς διαδικασίας διαμόρφωσης και ελασματοποίησης, συνδυάζοντας υφαντό ύφασμα από fiberglass με ρητίνη και φιλμ PTFE για την επίτευξη ανώτερων και σταθερών ηλεκτρικών ιδιοτήτων.
Αυτό το υλικό επόμενης γενιάς προσφέρει σημαντικές βελτιώσεις απόδοσης σε σχέση με τον προκάτοχό του, F4B220, με χαμηλότερη διηλεκτρική απώλεια, υψηλότερη αντίσταση μόνωσης και βελτιωμένη συνολική σταθερότητα. Το F4BM217 χρησιμεύει ως μια αξιόπιστη, υψηλής ποιότητας εγχώρια εναλλακτική λύση σε συγκρίσιμα εισαγόμενα laminates.
Βασικές Παραλλαγές Υλικού:
Η βασική διηλεκτρική σύνθεση διατίθεται σε δύο διαμορφώσεις φύλλων χαλκού για να ταιριάζει στις συγκεκριμένες ανάγκες εφαρμογής:
F4BM217: Χρησιμοποιεί τυπικό ηλεκτροαποτιθέμενο (ED) φύλλο χαλκού. Αυτή η παραλλαγή είναι μια οικονομικά αποδοτική λύση για γενικές εφαρμογές υψηλής συχνότητας όπου η Παθητική Διαμόρφωση Διαμόρφωσης (PIM) δεν είναι κρίσιμη απαίτηση.
F4BME217: Συνδυάζει το ίδιο διηλεκτρικό με χαλκό Reverse-Treated Foil (RTF). Αυτός ο συνδυασμός προσφέρει εξαιρετική απόδοση PIM, επιτρέπει πιο ακριβή ορισμό γραμμής και μειώνει την απώλεια αγωγού για απαιτητικά, υψηλής ακρίβειας κυκλώματα.
Προσαρμοσμένη Απόδοση μέσω της Επιστήμης των Υλικών:
Οι ηλεκτρικές και μηχανικές ιδιότητες του F4BM217 ρυθμίζονται με ακρίβεια ρυθμίζοντας την αναλογία PTFE προς ύφασμα fiberglass εντός του σύνθετου. Αυτό επιτρέπει ελεγχόμενες διηλεκτρικές σταθερές διατηρώντας παράλληλα χαρακτηριστικά χαμηλής απώλειας και ενισχυμένη σταθερότητα διαστάσεων.
Μια υψηλότερη διηλεκτρική σταθερά επιτυγχάνεται αυξάνοντας την περιεκτικότητα σε fiberglass, η οποία βελτιώνει τη σταθερότητα διαστάσεων, μειώνει τον συντελεστή θερμικής διαστολής και μειώνει τη μετατόπιση θερμοκρασίας.
Αυτή η ρύθμιση περιλαμβάνει μια ισορροπημένη συμβιβασμό, καθώς μια υψηλότερη αναλογία fiberglass μπορεί να οδηγήσει σε μια οριακή αύξηση της διηλεκτρικής απώλειας.
Αυτή η ευελιξία σχεδιασμού επιτρέπει στους μηχανικούς να επιλέξουν τον βέλτιστο βαθμό υλικού για την τέλεια ισορροπία ηλεκτρικής απόδοσης, μηχανικής ανθεκτικότητας και απαιτήσεων επεξεργασίας.
Τυπικές Περιπτώσεις Εφαρμογής
-Μικροκύματα, RF και Ραντάρ
-Μετατοπιστές φάσης, Παθητικά εξαρτήματα
-Διαχωριστές ισχύος, Συζεύκτες, Συνδυαστές
-Δίκτυα τροφοδοσίας, Κεραίες συστοιχίας φάσης
-Δορυφορική επικοινωνία, Κεραίες σταθμού βάσης
| Τεχνικές παράμετροι προϊόντος |
Μοντέλο προϊόντος & Δελτίο δεδομένων |
| Χαρακτηριστικά προϊόντος |
Συνθήκες δοκιμής |
Μονάδα |
F4BM217 |
| Διηλεκτρική σταθερά (Τυπική) |
10GHz |
/ |
2.17 |
| Ανοχή διηλεκτρικής σταθεράς |
/ |
/ |
±0.04 |
| Εφαπτομένη απώλειας (Τυπική) |
10GHz |
/ |
0.001 |
| 20GHz |
/ |
0.0014 |
| Θερμοκρασιακός συντελεστής διηλεκτρικής σταθεράς |
-55ºC～150ºC |
PPM/℃ |
-150 |
| Αντοχή αποκόλλησης |
1 OZ F4BM |
N/mm |
>1.8 |
| 1 OZ F4BME |
N/mm |
>1.6 |
| Αντίσταση όγκου |
Τυπική κατάσταση |
MΩ.cm |
≥6×10^6 |
| Αντίσταση επιφάνειας |
Τυπική κατάσταση |
MΩ |
≥1×10^6 |
| Ηλεκτρική αντοχή (κατεύθυνση Z) |
5KW,500V/s |
KV/mm |
>23 |
| Τάση διάσπασης (κατεύθυνση XY) |
5KW,500V/s |
KV |
>30 |
| Συντελεστής θερμικής διαστολής |
Κατεύθυνση XY |
-55 º~288ºC |
ppm/ºC |
25, 34 |
| Κατεύθυνση Z |
-55 º~288ºC |
ppm/ºC |
240 |
| Θερμική καταπόνηση |
260℃, 10s,3 φορές |
Χωρίς απολέπιση |
| Απορρόφηση νερού |
20±2℃, 24 ώρες |
% |
≤0.08 |
| Πυκνότητα |
Θερμοκρασία δωματίου |
g/cm3 |
2.17 |
| Μακροχρόνια θερμοκρασία λειτουργίας |
Θάλαμος υψηλής-χαμηλής θερμοκρασίας |
℃ |
-55～+260 |
| Θερμική αγωγιμότητα |
Κατεύθυνση Z |
W/(M.K) |
0.24 |
| PIM |
Ισχύει μόνο για F4BME |
dBc |
≤-159 |
| Ευφλεκτότητα |
/ |
UL-94 |
V-0 |
| Σύνθεση υλικού |
PTFE, Ύφασμα από fiberglass
F4BM σε συνδυασμό με φύλλο χαλκού ED, F4BME σε συνδυασμό με φύλλο χαλκού reverse-treated (RTF). |
