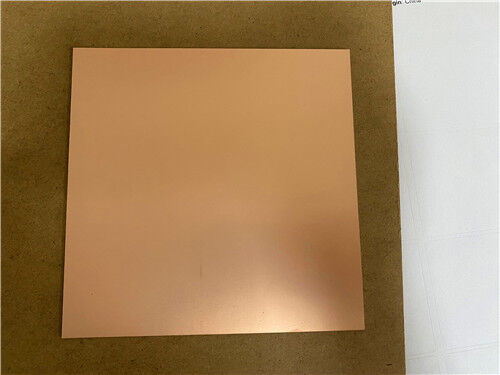

Το F4BME217 της Wangling είναι ένα σύνθετο επικαλυμμένο υλικό υψηλών επιδόσεων από PTFE σχεδιασμένο για απαιτητικές εφαρμογές ραδιοκυμάτων και μικροκυμάτων.Παρέχει ανώτερη, σταθερές ηλεκτρικές ιδιότητες.
Αυτό το υλικό επόμενης γενιάς ξεπερνά σημαντικά τον προκάτοχό του, τον F4B220, προσφέροντας χαμηλότερες διηλεκτρικές απώλειες, υψηλότερη αντοχή μονόκλισης και βελτιωμένη σταθερότητα.υψηλής απόδοσης εγχώριο υποκατάστατο συγκρίσιμων εισαγόμενων λαμινισμένων.
Βασικές παραλλαγές υλικού:
Η διαλεκτική διαμόρφωση του πυρήνα διατίθεται σε δύο διαμορφώσεις χαλκού για να ταιριάζει στις ειδικές ανάγκες εφαρμογής:
F4BM217:Είναι μια οικονομικά αποδοτική λύση για τυποποιημένες εφαρμογές υψηλής συχνότητας όπου η χαμηλή παθητική διαμόρφωση (PIM) δεν είναι κρίσιμη.
F4BME217:Καλυμμένο με αντίστροφα επεξεργασμένο χαλκό (RTF). Αυτή η διαμόρφωση παρέχει ανώτερη απόδοση χαμηλής PIM, επιτρέπει πιο ακριβή χαρακτική για κυκλώματα λεπτών γραμμών και μειώνει την απώλεια αγωγού,το οποίο το καθιστά ιδανικό για υψηλής ακρίβειας σχέδια.
Προσαρμοσμένη απόδοση μέσω της επιστήμης των υλικών:
Οι ηλεκτρικές και μηχανικές ιδιότητες του F4BME217 ρυθμίζονται με ακρίβεια ρυθμίζοντας την αναλογία του PTFE προς το ύφασμα από ίνες γυαλιού μέσα στο σύνθετο.Αυτό επιτρέπει ελεγχόμενες διηλεκτρικές σταθερές, διατηρώντας ταυτόχρονα χαρακτηριστικά χαμηλών απωλειών και βελτιωμένη σταθερότητα διαστάσεων.
Μια υψηλότερη διηλεκτρική σταθερά επιτυγχάνεται με την αύξηση του περιεχομένου της υαλοπλαστικής, η οποία βελτιώνει τη σταθερότητα των διαστάσεων, μειώνει τον συντελεστή θερμικής διαστολής και μειώνει τη μετατόπιση της θερμοκρασίας.
Η προσαρμογή αυτή συνεπάγεται ισορροπημένο συμβιβασμό, δεδομένου ότι ένας υψηλότερος λόγος ινών γυαλιού μπορεί να έχει ως αποτέλεσμα μια οριακή αύξηση της διηλεκτρικής απώλειας.
Αυτή η ευελιξία του σχεδιασμού επιτρέπει στους μηχανικούς να επιλέγουν την βέλτιστη ποιότητα υλικού για μια τέλεια ισορροπία ηλεκτρικών επιδόσεων, μηχανικής ανθεκτικότητας και απαιτήσεων επεξεργασίας.
Τυπικές περιπτώσεις εφαρμογής
-Μικροκύματα, ραδιοσυχνότητες και ραντάρ.
- Μετατροπές φάσης, παθητικά εξαρτήματα
- Μοιραστές ισχύος, συνδετήρες, συνδυαστές
-Δίκτυα τροφοδοσίας, Φάσιμες κεραίες.
- Τηλεπικοινωνία με δορυφόρο, κεραίες σταθμού βάσης
| Τεχνικές παραμέτρους προϊόντος |
Πρότυπο προϊόντος και δελτίο δεδομένων |
| Χαρακτηριστικά του προϊόντος |
Προϋποθέσεις δοκιμής |
Μονάδα |
F4BME217 |
| Διορθωτική μέθοδος |
10GHz |
/ |
2.17 |
| Διορθωτική μέθοδος |
/ |
/ |
±0.04 |
| Τανγκέντα απώλειας (τυπική) |
10GHz |
/ |
0.001 |
| 20GHz |
/ |
0.0014 |
| Δείκτης σταθερής θερμοκρασίας με διηλεκτρικό |
-55 oC-150 oC |
PPM/°C |
- 150 δολάρια. |
| Δυνατότητα απολέπισης |
1 OZ F4BM |
Α/χμ |
>1.8 |
| 1 OZ F4BME |
Α/χμ |
>1.6 |
| Αντίσταση όγκου |
Τυπική κατάσταση |
MΩ.cm |
≥ 6 × 10 ^ 6 |
| Αντίσταση επιφάνειας |
Τυπική κατάσταση |
MΩ |
≥ 1 × 10 ^ 6 |
| Ηλεκτρική ισχύς (κατεύθυνση Z) |
5KW,500V/s |
KV/mm |
> 23 |
| Δυναμική τάση διακοπής |
5KW,500V/s |
KV |
> 30 |
| Συντελεστής θερμικής διαστολής |
Κατεύθυνση XY |
-55 oC έως 288 oC |
ppm/oC |
25, 34 |
| Κατεύθυνση Z |
-55 oC έως 288 oC |
ppm/oC |
240 |
| Θερμική πίεση |
260°C, 10s,3 φορές |
Χωρίς αποστρωματοποίηση |
| Απορρόφηση νερού |
20±2°C, 24 ώρες |
% |
≤0.08 |
| Σφιχτότητα |
Θερμοκρασία δωματίου |
g/cm3 |
2.17 |
| Διαρκής θερμοκρασία λειτουργίας |
Δωμάτιο υψηλής και χαμηλής θερμοκρασίας |
°C |
-55+260 |
| Θερμική αγωγιμότητα |
Κατεύθυνση Z |
W/(M.K) |
0.24 |
| PIM |
Εφαρμόζεται μόνο στο F4BME |
dBc |
≤-159 |
| Πυροδοσία |
/ |
UL-94 |
V-0 |
| Σύνθεση υλικού |
ΠΤΦΕ, υφάσματα από γυαλί ίνες
Το F4BM σε ζεύξη με χαλκό φύλλο ED, το F4BME σε ζεύξη με χαλκό φύλλο αντιστροφής επεξεργασίας (RTF). |
