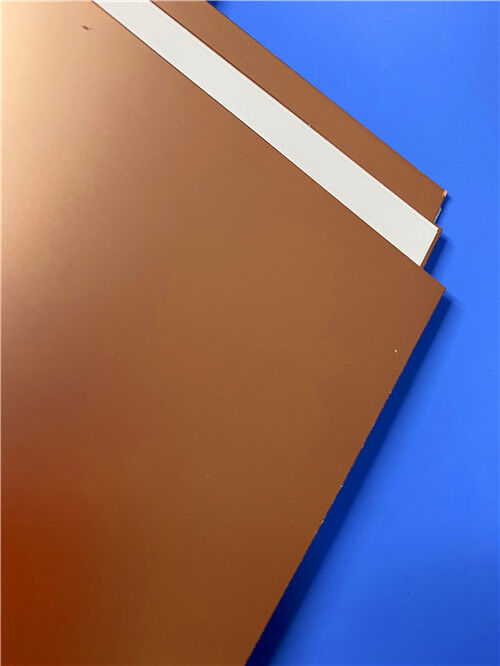

Υψηλής συχνότητας CuClad 217 Επενδεδυμένο με χαλκό Laminate

Τα φύλλα CuClad® είναι σύνθετα υλικά που αποτελούνται από υφαντό υαλοβάμβακα και πολυτετραφθοροαιθυλένιο (PTFE), σχεδιασμένα ειδικά για χρήση ως υποστρώματα πλακέτας τυπωμένου κυκλώματος (PCB). Ρυθμίζοντας με ακρίβεια την αναλογία υαλοβάμβακα-PTFE, τα φύλλα CuClad προσφέρουν ένα διαφοροποιημένο χαρτοφυλάκιο προϊόντων: που κυμαίνονται από παραλλαγές με εξαιρετικά χαμηλή διηλεκτρική σταθερά και εφαπτομένη απώλειας έως εξαιρετικά ενισχυμένους βαθμούς βελτιστοποιημένους για βελτιωμένη σταθερότητα διαστάσεων.

Σε σύγκριση με τα φύλλα PTFE ενισχυμένα με μη υφαντό υαλοβάμβακα με ισοδύναμες διηλεκτρικές σταθερές, η ενίσχυση με υφαντό υαλοβάμβακα στα προϊόντα CuClad προσδίδει ανώτερη σταθερότητα διαστάσεων. Η συνεπής, αυστηρά ελεγχόμενη διαδικασία επίστρωσης PTFE που εφαρμόζεται στο ύφασμα υαλοβάμβακα επιτρέπει στην Rogers να προμηθεύει φύλλα με ένα ευρύτερο φάσμα επιλογών διηλεκτρικής σταθεράς, καθώς και βελτιωμένη ομοιομορφία διηλεκτρικής σταθεράς σε σχέση με συγκρίσιμες εναλλακτικές λύσεις ενισχυμένες με μη υφαντό υαλοβάμβακα. Αυτά τα χαρακτηριστικά απόδοσης τοποθετούν το CuClad ως μια προτιμώμενη λύση υλικού για την κατασκευή φίλτρων, συζευκτών και ενισχυτών χαμηλού θορύβου.

Ένα καθοριστικό χαρακτηριστικό των φύλλων CuClad είναι η κατασκευή τους με διασταυρούμενη στρώση: διαδοχικά στρώματα στρωμάτων υαλοβάμβακα επικαλυμμένου με PTFE προσανατολίζονται στις 90° το ένα ως προς το άλλο. Αυτός ο μοναδικός σχεδιασμός εξασφαλίζει αληθή ηλεκτρική και μηχανική ισοτροπία σε όλο το επίπεδο XY—ένα χαρακτηριστικό αποκλειστικό για τα φύλλα CuClad που κανένα άλλο φύλλο PTFE ενισχυμένο με υφαντό ή μη υφαντό υαλοβάμβακα στην αγορά δεν μπορεί να ταιριάξει. Για ορισμένες εφαρμογές κεραιών διατεταγμένης διάταξης, οι σχεδιαστές έχουν επαληθεύσει ότι αυτό το επίπεδο ισοτροπίας είναι μια κρίσιμη προϋπόθεση απόδοσης.

Το CuClad 217 (με διηλεκτρική σταθερά Er 2,17–2,20) αξιοποιεί μια χαμηλή αναλογία υαλοβάμβακα-PTFE για να επιτύχει την ελάχιστη διηλεκτρική σταθερά και τον συντελεστή απαγωγής μεταξύ όλων των φύλλων PTFE ενισχυμένων με υαλοβάμβακα. Σε συνδυασμό, αυτές οι ιδιότητες διευκολύνουν τις ταχύτερες ταχύτητες διάδοσης σήματος και τα αυξημένα ποσοστά σήματος προς θόρυβο.

Χαρακτηριστικά & Πλεονεκτήματα
-Δομή υφαντού υαλοβάμβακα με διασταυρούμενη στρώση, με εναλλασσόμενα στρώματα προσανατολισμένα στις 90° το ένα ως προς το άλλο
-Υψηλή αναλογία PTFE προς γυαλί
-Ανώτερη ομοιομορφία διηλεκτρικής σταθεράς σε σύγκριση με συγκρίσιμα φύλλα ενισχυμένα με μη υφαντό υαλοβάμβακα
-Ηλεκτρική και μηχανική ισοτροπία στο επίπεδο XY
-Εξαιρετικά χαμηλή απώλεια σήματος
-Ιδανικό για κυκλώματα ευαίσθητα σε διακυμάνσεις διηλεκτρικής σταθεράς (Er)

Τυπικές Εφαρμογές
-Συστήματα στρατιωτικών ηλεκτρονικών (συμπεριλαμβανομένων ραντάρ, ηλεκτρονικών αντιμέτρων (ECM) και μέτρων ηλεκτρονικής υποστήριξης (ESM))
-Στοιχεία μικροκυμάτων (όπως ενισχυτές χαμηλού θορύβου (LNA), φίλτρα και συζεύκτες)
