F4BTMS220 Επενδεδυμένο χαλκού laminate RF

MOQ:	1 τεμ
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Σακούλες κενού + Χαρτοκιβώτια
Περίοδος παράδοσης:	8-9 εργάσιμες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000 τμχ το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-332.V1.0

Αριθμός ανταλλακτικού:

F4BTMS220

Πάχος laminate:

0,09mm 0,127mm 0,254mm 0,508mm 0,635mm 0,762mm 0,787mm 1,016mm 1,27mm 1,5mm 1,524mm 1,575mm 2,03mm 2

Μέγεθος laminate:

18"X12"(457X305mm); 18"X24"(457X610mm); 24"X36"(610X920mm)

Βάρος χαλκού:

0,5 OZ (0,018 mm) 1 OZ (0,035 mm)

Επισημαίνω:

Επενδεδυμένο χαλκού laminate RF

F4BTMS220 χάλκινο laminate

Πίνακας επενδεδυμένος χαλκού υψηλής συχνότητας

Περιγραφή προϊόντος

Η σειρά F4BTMS αντιπροσωπεύει μια προηγμένη αναβάθμιση της σειράς F4BTM.ενσωματώνει βασικές τεχνολογικές εξελίξεις τόσο στη διαμόρφωση των υλικών όσο και στις διαδικασίες κατασκευήςΤο υλικό είναι γεμάτο με υψηλή συγκέντρωση κεραμικών και ενισχυμένο με υπερ- λεπτή,εξαιρετικά λεπτές βελτιστοποιήσεις υφασμάτων από γυάλινη ίνα που παρέχουν σημαντικές βελτιώσεις στη συνολική απόδοση και διευρυμένο εύρος διαμετρικής σταθεράςΩς εκ τούτου, χαρακτηρίζεται ως υλικό αεροδιαστημικής ποιότητας υψηλής αξιοπιστίας ικανό να αντικαταστήσει άμεσα συγκρίσιμες ξένες εναλλακτικές λύσεις.

Συγχρονισμένος συνδυασμός ελάχιστης οπτικοακουστικής ενίσχυσης από υαλοειδή ίνες, πολύ λεπτής/πολύ λεπτής, και υψηλού φορτίου. uniformly dispersed specialty nano-ceramics blended with polytetrafluoroethylene (PTFE) resin effectively mitigates the fiberglass effect during electromagnetic wave transmission and reduces dielectric lossΠέρα από αυτά τα οφέλη, το υλικό παρουσιάζει βελτιωμένη σταθερότητα διαστάσεων, μειωμένη ανισοτροπία στους άξονες X/Y/Z, αυξημένες δυνατότητες λειτουργικής συχνότητας, βελτιωμένη διηλεκτρική αντοχή,και αυξημένη θερμική αγωγιμότηταΔιαθέτει επίσης εξαιρετικά χαμηλό συντελεστή θερμικής διαστολής (CTE) και σταθερές διηλεκτρικές ιδιότητες σε διάφορες θερμοκρασίες.

Εφοδιασμένο κανονικά με χαλκό χαλκού χαμηλού προφίλ RTF, το F4BTMS220 ελαχιστοποιεί την απώλεια των αγωγών, εξασφαλίζοντας παράλληλα εξαιρετική αντοχή στην απολέπιση.και τα πλαίσια εκτυπωμένων κυκλωμάτων (PCB) που κατασκευάζονται από αυτό το υλικό μπορούν να επεξεργαστούν χρησιμοποιώντας συμβατικές τεχνικές κατασκευής πλαστικού υλικού PTFEΤο λαμινέτο διαθέτει ανώτερα μηχανικά και φυσικά χαρακτηριστικά και είναι κατάλληλο για την παραγωγή πολυεπίπεδων, πολυεπίπεδων υψηλής πυκνότητας και πλαστικών PCB.Παρέχει επίσης εξαιρετική επεξεργασιμότητα για περίπλοκες απαιτήσεις κατασκευής, όπως πυκνή μέσω τρυπήματος και λεπτές γραμμές.

Χαρακτηριστικά του προϊόντος

Σκληρή ανοχή διαμετρικής σταθεράς και εξαιρετική συνέπεια μεταξύ των παρτίδων
Υπερ-χαμηλή διηλεκτρική απώλεια
Σταθερή διηλεκτρική σταθερά και χαμηλές τιμές απώλειας σε λειτουργικές συχνότητες έως 40 GHz, που ανταποκρίνονται στις απαιτήσεις εφαρμογών ευαισθησίας σε φάση
Ανώτεροι συντελεστές θερμοκρασίας τόσο για την διηλεκτρική σταθερή όσο και για την διηλεκτρική απώλεια, εξασφαλίζοντας αξιόπιστη συχνότητα και σταθερότητα φάσης σε όλο το φάσμα θερμοκρασιών από -55 °C έως 150 °C
Εξαιρετική αντοχή στις ακτινοβολίες. Διατηρεί σταθερές διηλεκτρικές και φυσικές ιδιότητες ακόμη και μετά την έκθεση σε καθορισμένες δόσεις ακτινοβολίας
Χαμηλή απόδοση εξάτμισης αερίων· συμμορφώνεται με τις απαιτήσεις εξάτμισης αερίων υπό κενό στον αεροδιαστημικό χώρο όταν δοκιμάζεται σύμφωνα με τα τυποποιημένα πρωτόκολλα για την πτητικότητα υλικού υπό κενό
Χαμηλός συντελεστής θερμικής διαστολής (CTE) στις κατευθύνσεις X/Y/Z, που εγγυάται τη θερμική σταθερότητα των διαστάσεων και την ακεραιότητα του χαλκού
Βελτιωμένη θερμική αγωγιμότητα, καθιστώντας την ιδανική για σενάρια εφαρμογής υψηλής ισχύος
Ανώτερη σταθερότητα διαστάσεων
Χαμηλός ρυθμός απορρόφησης νερού

Τυπικές εφαρμογές

Εργαλεία αεροδιαστημικού εξοπλισμού, συμπεριλαμβανομένων των διαστημικών και επιβατικών συστημάτων
Συσκευές μικροκυμάτων και ραδιοσυχνοτήτων (RF)
Συστήματα ραντάρ, ιδίως στρατιωτικά ραντάρ
Δίκτυα τροφοδοσίας
Φάση-ευαίσθητες κεραίες και phased array κεραίες
Συστήματα δορυφορικής επικοινωνίας κ.λπ.

Χαρακτηριστικά του προϊόντος	Προϋποθέσεις δοκιμής	Μονάδα	F4BTMS220
Διορθωτική μέθοδος	10GHz	/	2.2
Διορθωτική μέθοδος	/	/	±0.02
Διορθωτικό σύστημα	10GHz	/	2.2
Τανγκέντα απώλειας (τυπική)	10GHz	/	0.0009
	20GHz	/	0.0010
	40GHz	/	0.0013
Δείκτης σταθερής θερμοκρασίας με διηλεκτρικό	-55 oC έως 150 oC	PPM/°C	-130
Δυνατότητα απολέπισης	1 OZ RTF χαλκό	Α/χμ	> 2.4
Αντίσταση όγκου	Τυπική κατάσταση	MΩ.cm	≥ 1 × 10^8
Αντίσταση επιφάνειας	Τυπική κατάσταση	MΩ	≥ 1 × 10^8
Ηλεκτρική ισχύς (κατεύθυνση Z)	5KW,500V/s	KV/mm	>26
Δυναμική τάση διακοπής	5KW,500V/s	KV	> 35
Συντελεστής θερμικής διαστολής (κατεύθυνση X, Y)	-55 oC έως 288 oC	ppm/oC	40, 50
Συντελεστής θερμικής διαστολής (κατεύθυνση Z)	-55 oC έως 288 oC	ppm/oC	290
Θερμική πίεση	260°C, 10s,3 φορές	/	Χωρίς αποστρωματοποίηση
Απορρόφηση νερού	20±2°C, 24 ώρες	%	0.02
Σφιχτότητα	Θερμοκρασία δωματίου	g/cm3	2.18
Διαρκής θερμοκρασία λειτουργίας	Δωμάτιο υψηλής και χαμηλής θερμοκρασίας	°C	-55+260
Θερμική αγωγιμότητα	Κατεύθυνση Z	W/(M.K)	0.26
Πυροδοσία	/	UL-94	V-0
Σύνθεση υλικού	/	/	ΠΤΦΕ, Υπερ λεπτή και Υπερ λεπτή- λεπτή (κουαρτζική) γυάλινη ίνα.

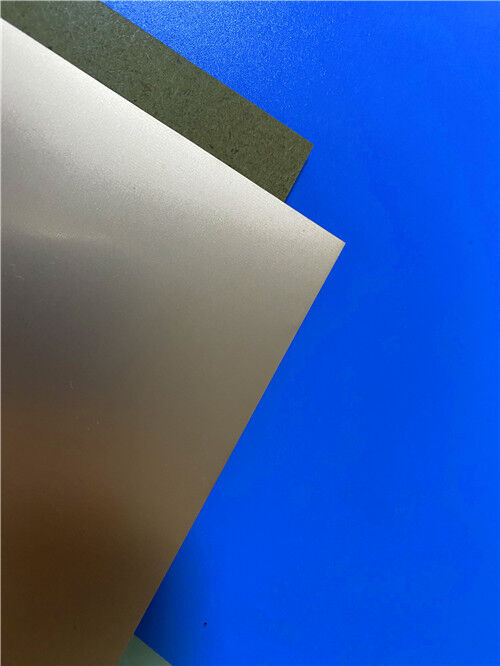

F4BTMS220 Επενδεδυμένο χαλκού laminate RF 1
