Υψηλής Ταχύτητας RT/duroid 5880 Επενδεδυμένο με Χαλκό Laminate

MOQ:	1 τεμ
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Σακούλες κενού + Χαρτοκιβώτια
Περίοδος παράδοσης:	8-9 εργάσιμες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000 τμχ το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-332.V1.0

Αριθμός ανταλλακτικού:

RT/Duroid 5880

Πάχος laminate:

0,127mm 0,254mm 0,381mm 0,508mm 0,787mm 1,016mm 1,575mm 3,175mm

Μέγεθος laminate:

18"X12"(457X305mm); 18"X24"(457X610mm);

Βάρος χαλκού:

0,5 OZ (0,018 mm) 1 OZ (0,035 mm)

Επισημαίνω:

Laminate Υψηλής Ταχύτητας RT/duroid 5880

Επενδεδυμένο με χαλκό laminate με εγγύηση

RT/duroid 5880 laminate υψηλής συχνότητας

Περιγραφή προϊόντος

Τα στρώματα RT/duroid® 5880, που αποτελούνται από σύνθετα PTFE ενισχυμένα με γυάλινες μικροϊνικές ίνες, είναι σχεδιασμένα για κυκλώματα υψηλής ακρίβειας σε γραμμή και μικρογραμμή.Οι τυχαία προσανατολισμένες μικροϊνές τους εξασφαλίζουν εξαιρετική ομοιομορφία της διηλεκτρικής σταθεράς, η οποία παραμένει σταθερή σε όλα τα πάνελ παραγωγής και σε ένα ευρύ φάσμα συχνοτήτων.

Με χαμηλό συντελεστή διάσπασης, το RT/duroid 5880 λειτουργεί αξιόπιστα σε ζώνη Ku και υψηλότερες συχνότητες.και είναι ανθεκτικό σε συνηθισμένους διαλύτες και αντιδραστήρες που χρησιμοποιούνται για την χαρακτική και την επικάλυψη κυκλωμάτων.

Τα τυποποιημένα στρώματα παρέχονται με ηλεκτροθεραπευμένο χαλκό (1⁄2 έως 2 oz/ft2 ή 8 έως 70 μm) ή αντιστροφικά επεξεργασμένο EDC και στις δύο πλευρές.Η επικάλυψη από χαλκό είναι διαθέσιμη για πιο απαιτητικές ηλεκτρικές εφαρμογές, και μπορεί επίσης να καθοριστεί επικάλυψη με πλάκα αλουμινίου, χαλκού ή ορείχαλκου.

Κατά την παραγγελία, παρακαλείσθε να αναφέρετε το διηλεκτρικό πάχος, την ανοχή, τον τύπο του χαλκού (υποστραμμένο, ηλεκτροθεματοποιημένο ή αντιστροφικά επεξεργασμένο) και το βάρος του χαλκού.

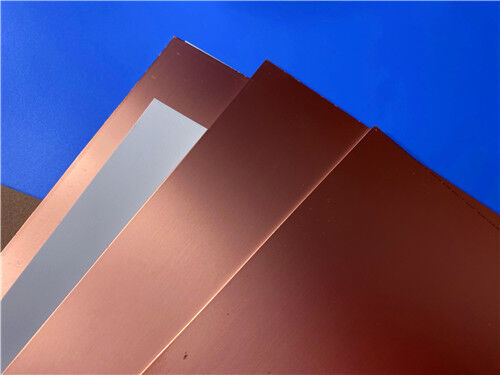

Υψηλής Ταχύτητας RT/duroid 5880 Επενδεδυμένο με Χαλκό Laminate 0

Χαρακτηριστικά:
- Βιομηχανική χαμηλότερη διηλεκτρική σταθερά
- Χαμηλός συντελεστής θερμικής διαστολής στον άξονα Z (CTE)
- Ελαφρύ / χαμηλή πυκνότητα
- Σταθερές ηλεκτρικές ιδιότητες σε ευρύ φάσμα συχνοτήτων

Τυπικές εφαρμογές:
- Αερομεταφερόμενα συστήματα κεραίας
- Ελαφριά δίκτυα τροφοδοσίας
- Στρατιωτικά συστήματα ραντάρ
- Συστήματα καθοδήγησης πυραύλων
- Ψηφιακές κεραίες ραδιοφώνου σημείο προς σημείο

NT1 ατμοσφαιρική ακτινοβολία
Ιδιοκτησία	NT1 ατμόσφαιρα NT1 ατμόσφαιρα		Κατεύθυνση	Μονάδες	Υπόθεση	Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος	2.20 2.20±0.02 ειδικότητα.		Z	Α/Χ	C24/23/50 C24/23/50	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Η διηλεκτρική σταθερά,εΣχεδιασμός	2.2		Z	Α/Χ	8GHz έως 40GHz	Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης,tanδ	0.0004 0.0009		Z	Α/Χ	C24/23/50 C24/23/50	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Θερμικός συντελεστής ε	-125		Z	ppm/°C	-50°C έως 150°C	IPC-TM-650 2.5.5.5
Αντίσταση όγκου	2 x 10⁷		Z	Μωμ cm	C/96/35/90	ΑΣTM D 257
Αντίσταση επιφάνειας	3 x 10⁷		Z	Μωμ.	C/96/35/90	ΑΣTM D 257
Ειδική θερμότητα	0.96(0.23)		Α/Χ	j/g/k (cal/g/c)	Α/Χ	Υπολογισμός
Μοντέλο τράβηξης	Δοκιμή σε 23°C	Δοκιμή σε θερμοκρασία 100 °C	Α/Χ	MPa ((kpsi)	Α	ΑΣTM D 638
	1070(156)	450 ((65)	X
	860(125)	380 ((55)	Y
Τελειώδης Άγχος	29(4.2)	20(2.9)	X
Τελειώδης Άγχος	27(3.9)	18(2.6)	Y
Τελική Τάση	6	7.2	X	%
Τελική Τάση	4.9	5.8	Y	%
Συμπίεση	710(103)	500(73)	X	MPa ((kpsi)	Α	ΑΣTM D 695
	710(103)	500(73)	Y
	940(136)	670(97)	Z
Τελειώδης Άγχος	27(3.9)	22(3.2)	X
	29 ((5.3)	21(3.1)	Y
	52(7.5)	43(6.3)	Z
Τελική Τάση	8.5	8.4	X	%
	7.7	7.8	Y
	12.5	17.6	Z
Απορρόφηση υγρασίας	0.02		Α/Χ	%	0.62" ((1.6mm) D48/50	ΑΣTM D 570
Θερμική αγωγιμότητα	0.2		Z	W/m/k	80°C	ΑΣTM C 518
Συντελεστής θερμικής διαστολής	31 48 237		X Y Z	ppm/°C	0-100°C	IPC-TM-650 2.4.41
Td	500		Α/Χ	°C TGA	Α/Χ	ΑΣTM D 3850
Σφιχτότητα	2.2		Α/Χ	gm/cm3	Α/Χ	ΑΣTM D 792
Σκουπίλα χαλκού	31.2(5.5)		Α/Χ	Πλ ((Ν/μμ)	1oz ((35mm) φύλλο EDC μετά την πλωτή συγκόλληση	IPC-TM-650 2.4.8
Πυροδοσία	V-0		Α/Χ	Α/Χ	Α/Χ	UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο	- Ναι, ναι.		Α/Χ	Α/Χ	Α/Χ	Α/Χ

Υψηλής Ταχύτητας RT/duroid 5880 Επενδεδυμένο με Χαλκό Laminate 1
