Υψηλής ταχύτητας DiClad 880 Copper Plated Laminate

MOQ:	1 τεμ
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Σακούλες κενού + Χαρτοκιβώτια
Περίοδος παράδοσης:	8-9 εργάσιμες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000 τμχ το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-332.V1.0

Αριθμός ανταλλακτικού:

Diclad 880

Πάχος laminate:

0,508mm 0,762mm 1,524mm

Μέγεθος laminate:

12"X18"(305X457mm); 18"X12"(457X305mm); 18"X24"(457X610mm); 24"X1

Βάρος χαλκού:

0,5 OZ (0,018 mm) 1 OZ (0,035 mm)

Επισημαίνω:

Υψηλής ταχύτητας DiClad 880 λαμινίτης

Επενδεδυμένο με χαλκό laminate με εγγύηση

Πυροσβεστικό υλικό

Περιγραφή προϊόντος

Τα λαμινάτα DiClad 880 είναι υφασμένα υποστρώματα σύνθετης ύλης από ίνες γυαλιού/PTFE που έχουν σχεδιαστεί για κυκλώματα εκτυπωμένων κυκλωμάτων.Τα υλικά αυτά παρέχουν ένα φάσμα επιλογών, από τη χαμηλότερη διαθέσιμη διηλεκτρική σταθερή και τον συντελεστή διάσπασης έως πιο ισχυρά ενισχυμένες εκδόσεις με βελτιωμένη σταθερότητα διαστάσεων..

Η ενισχυμένη υφαντική ίνα σε υλικά DiClad παρέχει ανώτερη σταθερότητα διαστάσεων σε σύγκριση με τα laminates PTFE μη υφαντικής ινών με παρόμοιες διηλεκτρικές σταθερές.Η ελεγχόμενη διαδικασία του Rogers για την επικάλυψη και την ευθυγράμμιση των στρωμάτων υαλοπινάκων επιτρέπει μια ευρύτερη επιλογή διαλεκτρικών σταθερών και εξασφαλίζει εξαιρετική ομοιομορφία διαλεκτρικής σταθεράς.

Τα στρώματα DiClad 880 είναι ιδανικά για εφαρμογές που απαιτούν ακριβείς ηλεκτρικές επιδόσεις, όπως φίλτρα, ζεύγη και ενισχυτές χαμηλού θορύβου, όπου η διηλεκτρική ομοιομορφία είναι απαραίτητη.Είναι επίσης κατάλληλα για διαχωριστές ισχύος και συνδυαστές, όπου η χαμηλή απώλεια σήματος είναι κρίσιμη.

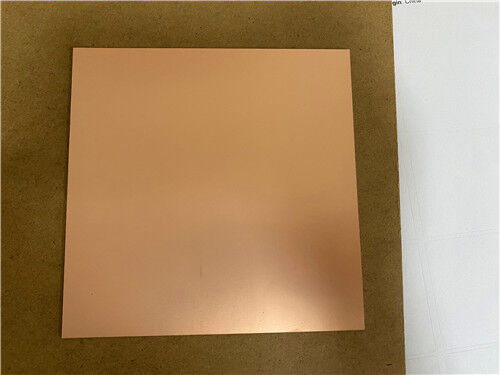

Υψηλής ταχύτητας DiClad 880 Copper Plated Laminate 0

Χαρακτηριστικά και οφέλη:
- Εξαιρετικά χαμηλή απώλεια
- Εξαιρετική σταθερότητα διαστάσεων
- Υψηλή ομοιομορφία των επιδόσεων των προϊόντων
- Σταθερές ηλεκτρικές ιδιότητες σε όλη τη συχνότητα
- Συνεπής μηχανική απόδοση
- Εξαιρετική χημική αντοχή

Τυπικές εφαρμογές:
- Δίκτυα τροφοδοσίας στρατιωτικών ραντάρ
- Εμπορικά δίκτυα φάσης
- Αντίνες σταθμού βάσης χαμηλής απώλειας
- Συστήματα καθοδήγησης πυραύλων
- Ψηφιακές ραδιοαρτένες
- Φίλτρα, ζεύγη και ενισχυτές χαμηλού θορύβου (LNA)

Ιδιότητες	ΝτιΚλάντ 880	Μονάδες	Προϋποθέσεις δοκιμής	Μέθοδος δοκιμής
Ηλεκτρικές ιδιότητες	-	-	-	-
Διορθωτικές μονάδες για την παραγωγή ηλεκτρικής ενέργειας	2.17, 2.20	-	23 ̊C @ 50% RH 10 GHz	IPC TM-650 [2.5.5.5](2.5.5.5)
Δηλεκτρική σταθερά (1 MHz)	2.17, 2.20	-	23 ̊C @ 50% RH 1 MHz	IPC TM-650 [2.5.5.3](2.5.5.3)
Παράγοντας διάσπασης (10 GHz)	0.0009	-	23 ̊C @ 50% RH 10 GHz	IPC TM-650 [2.5.5.5](2.5.5.5)
Συντελεστής διάσπασης (1 MHz)	0.0008	-	23 ̊C @ 50% RH 1 MHz	IPC TM-650 [2.5.5.3](2.5.5.3)
Θερμικός συντελεστής της διηλεκτρικής σταθεράς	-160	ppm/ ̊C	-10 έως 140 ̊C 10 GHz	IPC TM-650 [2.5.5.5](2.5.5.5)
Αντίσταση όγκου	1.4 x 109	MΩ-cm	C96/35/90	IPC TM-650 [2.5.17.1](2.5.17.1)
Αντίσταση επιφάνειας	2.9 x 106	MΩ	C96/35/90	IPC TM-650 [2.5.17.1](2.5.17.1)
Ηλεκτρική διάσπαση	> 45	kV	D48/50	ΑΣTM D-149
Αντίσταση τόξου	> 180	-	-	ΑΣTM D-495
Θερμικές ιδιότητες	-	-	-	-
Συντελεστής θερμικής διαστολής - x	25	ppm/ ̊C	-50 °C έως 150 °C	IPC TM-650 2.4.41
Συντελεστής θερμικής διαστολής - y	34	ppm/ ̊C	-50 °C έως 150 °C	IPC TM-650 2.4.41
Συντελεστής θερμικής διαστολής - z	252	ppm/ ̊C	-50 °C έως 150 °C	IPC TM-650 2.4.24
Θερμική αγωγιμότητα	0.25	W/(m.K)	-	ΑΣTM E1461
Μηχανικές ιδιότητες	-	-	-	-
Δυνατότητα της φλούδας χαλκού	14	Λιβρά/σελ.	10s @ 288 ̊C 35 μm φύλλο	IPC TM-650 2.4.8
Μοντέλο νεολαίας	267, 202	kpsi	23 ̊C @ 50% RH	ΑΣTM D-638
Δυνατότητα τράβηξης (MD, CMD)	8.1, 7.5	kpsi	23 ̊C @ 50% RH	ΑΣTM D-882
Συμπίεση	237	kpsi	23 ̊C @ 50% RH	ΑΣTM D-695
Ελαστικός Μοδούλος	357	kpsi	23 ̊C @ 50% RH	ΑΣTM D-3039
Φυσικές Ιδιότητες	-	-	-	-
Πυροδοσία	V-0	-	C48/23/50 και C168/70	UL 94
Απορρόφηση υγρασίας	0.02	%	Ε1/105+Δ24/23	IPC TM-650 [2.6.2.2](2.6.2.2)
Σφιχτότητα	2.23	g/cm3	C24/23/50 Μέθοδος Α	ΑΣTM D792
Απογοητευτικό αέριο	-	-	-	-
Συνολική απώλεια μάζας	0.01	%	125°C, ≤ 10−6 torr	Η NASA SP-R-0022A
Συλλεγόμενα πτητικά	0.01	%	125°C, ≤ 10−6 torr	Η NASA SP-R-0022A
Ανακτήθηκε υδρατμός	0.0	%	125°C, ≤ 10−6 torr	Η NASA SP-R-0022A

Υψηλής ταχύτητας DiClad 880 Copper Plated Laminate 1
