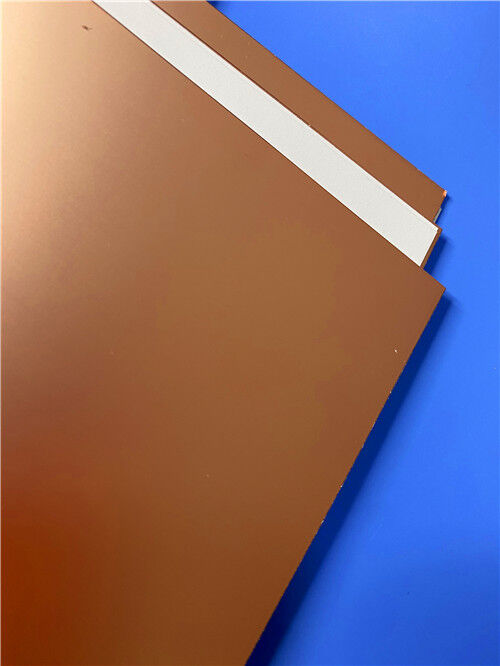

Φύλλα λαμινισμένου χαλκού IsoClad 917 RF

Φύλλα λαμινισμένου χαλκού IsoClad 917 RF
Φύλλα λαμινισμένου χαλκού IsoClad 917 RF

Μεγάλες Εικόνας :  Φύλλα λαμινισμένου χαλκού IsoClad 917 RF

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Αριθμό μοντέλου: BIC-332.V1.0
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 τεμ
Τιμή: USD9.99-99.99
Συσκευασία λεπτομέρειες: Σακούλες κενού + Χαρτοκιβώτια
Χρόνος παράδοσης: 8-9 εργάσιμες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 5000 τμχ το μήνα
Επικοινωνία

Φύλλα λαμινισμένου χαλκού IsoClad 917 RF

περιγραφή
Αριθμός ανταλλακτικού: IsoClad 917 Πάχος laminate: 0,787mm 1,575mm
Μέγεθος laminate: 12"X18"(305X457mm); 24"X18"(610X457mm); Βάρος χαλκού: 0,5 OZ (0,018 mm) 1 OZ (0,035 mm)
Επισημαίνω:

Φύλλα επικαλυμμένα με χαλκό

,

Φύλλα λαμινίτη IsoClad 917

,

Επενδεδυμένο με χαλκό laminate με εγγύηση

Τα υφάσματα IsoClad 917 είναι σύνθετα μη υφασμένα υαλοειδών/PTFE που έχουν σχεδιαστεί για υποστρώματα κυκλωτικών κυκλωμάτων.Η μη υφασμένη τους ενίσχυση τις καθιστά κατάλληλες για εφαρμογές όπου το τελικό κύκλωμα πρέπει να σχηματιστεί ή να λυθεί, όπως σε συμμορφικές ή "περίπου τυλιγμένες" κεραίες.



Χρησιμοποιώντας μεγαλύτερες τυχαίες ίνες και μια ιδιόκτητη διαδικασία κατασκευής,Τα υφάσματα IsoClad προσφέρουν μεγαλύτερη σταθερότητα διαστάσεων και ανώτερη ομοιομορφία της διηλεκτρικής σταθεράς σε σύγκριση με άλλα μη υφασμένα υφάσματα από γυαλί/PTFE με παρόμοιες διηλεκτρικές ιδιότητες.



Ελαστικά IsoClad 917 (Er=2.17, 2.20) διαθέτουν χαμηλό λόγο ινών γυαλιού προς PTFE, προσφέροντας τη χαμηλότερη διαθέσιμη διηλεκτρική σταθερά και συντελεστή διάσπασης που μπορεί να επιτευχθεί με ένα σύνθετο PTFE και ινών γυαλιού.



Φύλλα λαμινισμένου χαλκού IsoClad 917 RF 0



Χαρακτηριστικά:
-Συσκευή από μη υφασμένη γυάλινη ίνα
- Χαμηλή διηλεκτρική σταθερά
- Πολύ χαμηλή απώλεια σήματος.



Πλεονεκτήματα
-Πιο εύκαμπτα από τα υφασμένα υαλοπίνακες
-Υψηλής ισοτροπίας ηλεκτρικές ιδιότητες στους άξονες X, Y και Z



Τυπικές εφαρμογές:
-Συμφωνικές κεραίες.
-Συστήματα με ράβδο και μικρο-ράβδο
-Συστήματα καθοδήγησης πυραύλων
-Τα συστήματα ραντάρ και ηλεκτρονικού πολέμου



Ιδιοκτησία IsoClad 917 Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά @ 10 GHz 2.17, 2.20 C23/50 IPC TM-650 2.5.5.5
Παράγοντας διάσπασης @ 10 GHz 0.0013 C23/50 IPC TM-650 2.5.5.5
Θερμικός συντελεστής Er (ppm/°C) -157 -10°C έως +140°C IPC TM-650 2.5.5.5
Προσαρμοσμένο
Δυνατότητα αποτρίχωσης (lbs.per inch) 10 Μετά την θερμική IPC TM-650 2.4.8
Αντίσταση όγκου (MΩ-cm) 1.5 x 1010 C96/35/90 IPC TM-650 2.5.17.1
Αντίσταση επιφάνειας (MΩ) 1.0 x 109 C96/35/90 IPC TM-650 2.5.17.1
Αντίσταση τόξου (σε δευτερόλεπτα) > 180 D48/50 ΑΣTM D-495
Μοντέλο τράβηξης (kpsi) 133, 120 Α, 23°C ΑΣTM D-638
Δυνατότητα τράβηξης (kpsi) 4.3, 3.8 Α, 23°C ΑΣTM D-882
Συμπίεση (kpsi) 182 Α, 23°C ΑΣTM D-695
Μοντέλο κάμψης (kpsi) 213 Α, 23°C ΑΣTM D-790
Διάσπαση του διηλεκτρικού ρεύματος (kv) > 45 D48/50 ΑΣTM D-149
Σφιχτότητα (g/cm3) 2.23 Α, 23°C Μέθοδος Α ASTM D-792
Απορρόφηση νερού (%) 0.04 Ε1/105 + D24/23 MIL-S-13949H 3.7.7
IPC TM-650 2.6.2.2
Συντελεστής θερμότητας   0°C έως 100°C IPC TM-650 2.4.24
Διεύρυνση (ppm/°C)   Μέτλερ 3000
Άξονας Χ 46 Θερμομηχανικά
Άξονας Y 47 Αναλυτής
Άξονας Z 236
Θερμική αγωγιμότητα (W/mK) 0.263 100°C ΑΣTM E-1225
Εκπομπή αερίων   125°C, ≤10-6torr
Συνολική απώλεια μάζας (%) 0.02 Μέγιστο 1,00%
Συλλεγόμενο Αεριώδες 0.00 Μέγιστο 0,10%
Υλικό συμπύκνωσης (%)
Επανακύκλωση υδρατμών (%) 0.02
Ορατό συμπυκνωμένο (±) ΟΧΙ
Πυροδοσία Συμμορφώνεται με τις απαιτήσεις του
UL94-V0		 C48/23/50, E24/125 UL 94 Ψηλή εγκαύση IPC TM-650 2.3.10



Φύλλα λαμινισμένου χαλκού IsoClad 917 RF 1
