Υλικό PCB TLY-5 Χαλκιδωτό επικαλυμμένο με χαλκό

MOQ:	1 τεμ
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Σακούλες κενού + Χαρτοκιβώτια
Περίοδος παράδοσης:	8-9 εργάσιμες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000 τμχ το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-332.V1.0

Αριθμός ανταλλακτικού:

Επενδύσεις

Πάχος laminate:

0,089mm 0,127mm 0,191mm 0,254mm 0,508mm 0,762mm 1,524mm 3,175mm

Μέγεθος laminate:

12Χ18 ίντσες, 16Χ18 ίντσες, 18Χ24 ίντσες, 16Χ36 ίντσες, 24Χ36 ίντσες, 18Χ48 ίντσες

Βάρος χαλκού:

0,5 OZ (0,018 mm) 1 OZ (0,035 mm)

Επισημαίνω:

Λαμινέτα με επικάλυψη χαλκού TLY-5

Υλικό PCB χαλκό λαμινίτη

Επενδεδυμένο με χαλκό laminate με εγγύηση

Περιγραφή προϊόντος

Τα λαμινάτα TLY-5 κατασκευάζονται χρησιμοποιώντας εξαιρετικά ελαφριά υφασμένα υποστρώματα από ίνες γυαλιού, παρέχοντας ανώτερη σταθερότητα διαστάσεων σε σύγκριση με τα κομμένα συνθετικά υλικά PTFE ενισχυμένα με ίνες.Η υφασμένη μήτρα ινών που ανήκει στο TLY-5 προσδίδει βελτιωμένη μηχανική αντοχή στο λαμινέτο, καθιστώντας το κατάλληλο για περιβάλλοντα παραγωγής μεγάλου όγκου.το υλικό αυτό είναι ιδανικά σχεδιασμένο για συστήματα ραντάρ αυτοκινήτων 77 GHz και ένα ευρύ φάσμα άλλων εφαρμογών κεραίας χιλιοστών κυμάτων.

Οι συγκριτικές δοκιμές επικύρωσης OEM που διεξήχθησαν σε 77 GHz ̇ τοποθέτηση του ελαφρώς ενισχυμένου TLY-5 σε σύγκριση με το κοντινότερο αντίστοιχο του ενισχυμένο με τεμαχισμένες ίνες ̇ επαλήθευσαν τη συμβατότητα,με ισοδύναμη απώλεια εισαγωγής και μετρήσεις διηλεκτρικής απόδοσηςΤο βασικό ανταγωνιστικό πλεονέκτημα έγκειται στις σημαντικά υψηλότερες παραγωγικές αποδόσεις των TLY-5.

Το TLY-5 διαθέτει μια διηλεκτρική σταθερά (Dk) εύρος 2,17 ∆2.40Για την πλειοψηφία των διαθέσιμων πάχους, η τιμή Dk μπορεί να προσαρμοστεί σε οποιοδήποτε σημείο εντός αυτού του διαστήματος, με σφιχτή ανοχή ± 0.02Στα 10 GHz, το υλικό παρουσιάζει συντελεστή διάσπασης (Df) περίπου 0.0009, μια εξαιρετική απόδοση στην κατηγορία των υλικών με χαμηλή περιεκτικότητα σε Dk.

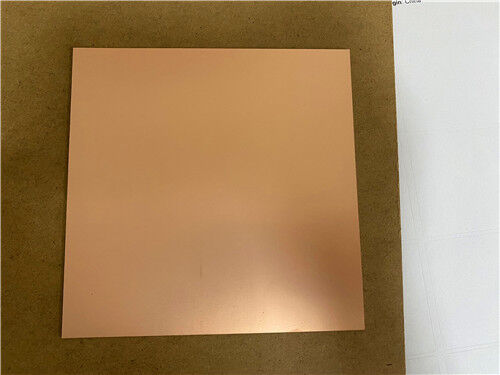

Υλικό PCB TLY-5 Χαλκιδωτό επικαλυμμένο με χαλκό 0

Βασικά Οφέλη

Εξαιρετική σταθερότητα διαστάσεων
Ο κορυφαίος στη βιομηχανία συντελεστής χαμηλής διάσπασης
Υψηλή αντοχή στην απολέπιση
Ελάχιστη απορρόφηση υγρασίας
Ομοιόμορφη, σταθερή διηλεκτρική σταθερά
Άλλες συσκευές

Τυπικές εφαρμογές

Συστήματα ραντάρ αυτοκινήτων
Υποδομή δορυφορικών και κυτταρικών επικοινωνιών
Συσκευές για την αύξηση της ισχύος
Μονάδες χαμηλού θορύβου (LNB), ενισχυτές χαμηλού θορύβου (LNA), μετατροπείς χαμηλού θορύβου (LNC)
Αεροδιαστημική και αερομηχανική
Συστήματα Ka-band, E-band και W-band
Άντενες φάσης και φίλτρα/σύνδεσμοι ραδιοσυχνοτήτων

ΤΥ ΤΙΠΙΚΕΣ ΑΛΛΟΣ
Ιδιοκτησία	Μέθοδος δοκιμής	Μονάδα	Αξία	Μονάδα	Αξία
DK σε 10 GHz	IPC-650 2.5.5.5		2.2		2.2
Df σε 10 GHz	IPC-650 2.5.5.5		0.0009		0.0009
Απορρόφηση υγρασίας	IPC-650 2.6.2.1	%	0.02	%	0.02
Ηλεκτρική διάσπαση	IPC-650 2.5.6	kV	> 45	kV	> 45
Δυνατότητα διηλεκτρικής	ΑΣTM D 149	V/mil	2,693	V/mil	106,023
Αντίσταση όγκου	IPC-650 2.5.17.1 ((μετά από αυξημένη θερμοκρασία.)	Mohms/cm	1010	Mohms/cm	1010
Αντίσταση όγκου	IPC-650 2.5.17.1 ((μετά την υγρασία)	Mohms/cm	1010	Mohms/cm	109
Αντίσταση επιφάνειας	IPC-650 2.5.17.1 ((μετά από αυξημένη θερμοκρασία.)	Μοχμς	108	Μοχμς	108
Αντίσταση επιφάνειας	IPC-650 2.5.17.1 ((μετά την υγρασία)	Μοχμς	108	Μοχμς	108
Δυνατότητα ευελιξίας (MD)	IPC-650 2.4.4	σπι	14,057	Επικαιροποίηση	96.91
Ελαστική δύναμη (CD)	IPC-650 2.4.4	σπι	12,955	Επικαιροποίηση	89.32
Δυνατότητα απολέπισης ((1⁄2 oz.ed χαλκό)	IPC-650 2.4.8	Ιβ./ίντσες	11	Α/χμ	1.96
Δυνατότητα αποτρίχωσης ((1 ουγκιές.CL1 χαλκό)	IPC-650 2.4.8	Ιβ./ίντσες	16	Α/χμ	2.86
Δυνατότητα απολέπισης ((1 ουγκιά..CV1 χαλκό)	IPC-650 2.4.8	Ιβ./ίντσες	17	Α/χμ	3.04
Δυνατότητα της φλούδας	IPC-650 2.4.8 (μετά από αυξημένη θερμοκρασία)	Ιβ./ίντσες	13	Α/χμ	2.32
Το μοντέλο του Γιάνγκ.	ΑΣTM D 3039/IPC-650 2.4.19	σπι	1.4 x 10⁶	Α/χμ²	9.65 x 10³
Αναλογία Poisson (MD)	ΑΣTM D 3039/IPC-650 2.4.19		0.21		0.21
Θερμική αγωγιμότητα	ΑΣTM F 433	W/M*K	0.22	W/M*K	0.22
Διαμετρική Σταθερότητα (MD,10mil)	IPC-650 2.4.39 (μέσος όρος μετά το ψήσιμο και τη θερμική πίεση)	mils/inch	-Ούτε ένα.038		-Ούτε ένα.038
Διαμετρική σταθερότητα (CD,10mil)	IPC-650 2.4.39 (μέσος όρος μετά το ψήσιμο και τη θερμική πίεση)	mils/inch	-Ούτε ένα.031		-Ούτε ένα.031
Πληθυσμός ((Ειδική βαρύτητα)	ΑΣTM D 792	g/cm3	2.19	g/cm³	2.19
CTE (άξονας Χ) (25-260°C)	ΑΣTM D 3386 (TMA)	ppm/°C	26	ppm/°C	26
CTE (άξονας Y) (25-260°C)	ΑΣTM D 3386 (TMA)	ppm/°C	15	ppm/°C	15
Δείκτης CTE ((Z)) 25-260°C	ΑΣTM D 3386 (TMA)	ppm/°C	217	ppm/°C	217
Εκπομπές αερίων από την NASA			0.01		0.01
Η NASA εκλύει αέρια (% CVCM)			0.01		0.01
Η NASA εκλύει αέρια.			0.00		0.00
Αξιολόγηση εύφλεκτης ικανότητας UL-94	UL-94		V-0		V-0

Υλικό PCB TLY-5 Χαλκιδωτό επικαλυμμένο με χαλκό 1
