F4BME220 PCB πρώτης ύλης Φύλλο Laminate με επένδυση χαλκού
  • Ονομασία

F4BME220 PCB πρώτης ύλης Φύλλο Laminate με επένδυση χαλκού

MOQ: 1 τεμ
τιμή: USD9.99-99.99
Τυπική συσκευασία: Σακούλες κενού + Χαρτοκιβώτια
Περίοδος παράδοσης: 8-9 εργάσιμες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000 τμχ το μήνα
Πληροφορίες Πληροφορίες
Περιγραφή προϊόντος
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-332.V1.0
Αριθμός ανταλλακτικού:
F4BME220
Πάχος laminate:
0,1 mm 0,127 mm 0,2 mm 0,25 mm 0,5 mm 0,508 mm 0,762 mm 0,8 mm 1,0 mm 1,5 mm 1,524 mm 1,575 mm 2,0 m
Μέγεθος laminate:
460x610mm, 500X600mm, 850X1200mm, 914X1220mm, 1000X1200mm, 300X250mm, 350X380mm, 500X500mm, 840X840X
Βάρος χαλκού:
0,5 OZ (0,018 mm), 1 OZ (0,035 mm)
Επισημαίνω:

F4BME220 φύλλο laminate με επένδυση χαλκού

,

φύλλο χαλκού πρώτης ύλης PCB

,

laminate με επένδυση χαλκού με εγγύηση

Περιγραφή προϊόντος

Το F4BME220 κατασκευάζεται μέσω ακριβών διαδικασιών χρησιμοποιώντας ύφασμα από γυαλί ινών, ρητίνη πολυτετραφθοροαιθυλένιο (PTFE) και φιλμ PTFE.που περιλαμβάνει ευρύτερο εύρος διαμετρικών σταθερών, χαμηλότερες διηλεκτρικές απώλειες, υψηλότερη αντοχή μόνωσης και βελτιωμένη σταθερότητα, καθιστώντας την μια βιώσιμη εναλλακτική λύση σε σύγκριση με τα διεθνή προϊόντα.

Τα διηλεκτρικά στρώματα του F4BM220 και του F4BME220 είναι πανομοιότυπα, αλλά χρησιμοποιούν διαφορετικά φύλλα χαλκού: το F4BM220 χρησιμοποιεί φύλλο χαλκού ED και προορίζεται για εφαρμογές όπου δεν καθορίζεται το PIM.Το F4BME220 χρησιμοποιεί αντίστροφα επεξεργασμένο χαλκό RTF, παρέχοντας εξαιρετικές επιδόσεις PIM, ακριβέστερο έλεγχο κυκλώματος και μειωμένη απώλεια αγωγών.

Τόσο το F4BM220 όσο και το F4BME220 επιτρέπουν την ακριβή ρύθμιση της διηλεκτρικής σταθεράς με τροποποίηση της αναλογίας του PTFE προς το υαλοπλαστικό ύφασμα.Αυτή η βελτιστοποίηση επιτυγχάνει χαμηλή απώλεια σήματος, βελτιώνοντας παράλληλα τη σταθερότητα των διαστάσεωνΗ υψηλότερη διηλεκτρική σταθερά αντιστοιχεί σε μεγαλύτερη περιεκτικότητα σε ίνες γυαλιού, με αποτέλεσμα καλύτερη σταθερότητα διαστάσεων, χαμηλότερο συντελεστή θερμικής διαστολής,βελτιωμένα χαρακτηριστικά μετατόπισης θερμοκρασίας, και μια μέτρια αύξηση της διηλεκτρικής απώλειας.

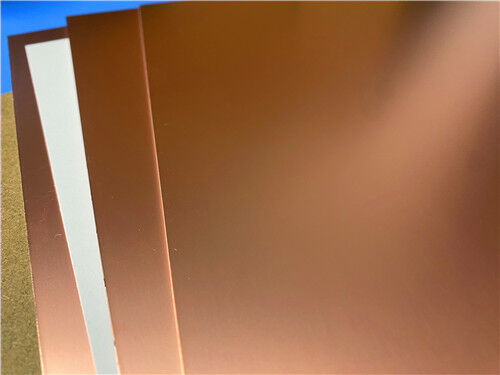

F4BME220 PCB πρώτης ύλης Φύλλο Laminate με επένδυση χαλκού 0

Χαρακτηριστικά του προϊόντος:

  • Διάλογοι διαμετρικής σταθεράς (Dk) από 2.2
  • Χαρακτηριστικά χαμηλών απωλειών
  • Το F4BME με χαλκό φύλλο RTF παρέχει εξαιρετικές επιδόσεις PIM
  • Ποικιλία διαστάσεων για τη μείωση των αποβλήτων υλικών και του κόστους
  • Ανθεκτικός στις ακτινοβολίες με χαμηλή εκπομπή αερίων
  • Εμπορικά διαθέσιμα σε όγκο σε ανταγωνιστική τιμή

Τυπικές εφαρμογές:

  • Συστήματα μικροκυμάτων, ραδιοσυχνοτήτων και ραντάρ
  • Μετατροπές φάσης και παθητικά εξαρτήματα
  • Μηχανές για την κατασκευή ηλεκτρικών συσσωρευτών και συσσωρευτών
  • Δίκτυα τροφοδοσίας και κεραίες φάσης
  • Άντενες δορυφορικών επικοινωνιών και σταθμών βάσης



Τεχνικές παραμέτρους προϊόντος Πρότυπο προϊόντος και δελτίο δεδομένων
Χαρακτηριστικά του προϊόντος Προϋποθέσεις δοκιμής Μονάδα F4BME220
Διορθωτική μέθοδος 10GHz / 2.2
Διορθωτική μέθοδος / / ±0.04
Τανγκέντα απώλειας (τυπική) 10GHz / 0.001
20GHz / 0.0014
Δείκτης σταθερής θερμοκρασίας με διηλεκτρικό -55 oC-150 oC PPM/°C -142
Δυνατότητα απολέπισης 1 OZ F4BM Α/χμ >1.8
1 OZ F4BME Α/χμ >1.6
Αντίσταση όγκου Τυπική κατάσταση MΩ.cm ≥ 6 × 10 ^ 6
Αντίσταση επιφάνειας Τυπική κατάσταση MΩ ≥ 1 × 10 ^ 6
Ηλεκτρική ισχύς (κατεύθυνση Z) 5KW,500V/s KV/mm > 23
Δυναμική τάση διακοπής 5KW,500V/s KV > 30
Συντελεστής θερμικής διαστολής Κατεύθυνση XY -55 oC έως 288 oC ppm/oC 25, 34
Κατεύθυνση Z -55 oC έως 288 oC ppm/oC 240
Θερμική πίεση 260°C, 10s,3 φορές Χωρίς αποστρωματοποίηση
Απορρόφηση νερού 20±2°C, 24 ώρες % ≤0.08
Σφιχτότητα Θερμοκρασία δωματίου g/cm3 2.18
Διαρκής θερμοκρασία λειτουργίας Δωμάτιο υψηλής και χαμηλής θερμοκρασίας °C -55+260
Θερμική αγωγιμότητα Κατεύθυνση Z W/(M.K) 0.24
PIM Εφαρμόζεται μόνο στο F4BME dBc ≤-159
Πυροδοσία / UL-94 V-0
Σύνθεση υλικού / /



F4BME220 PCB πρώτης ύλης Φύλλο Laminate με επένδυση χαλκού 1
