10 στρώσεις υβριδικών PCB RO4003C + RF4-370HR Μεικτό πίνακα διηλεκτρικής ελεγχόμενης αντίστασης

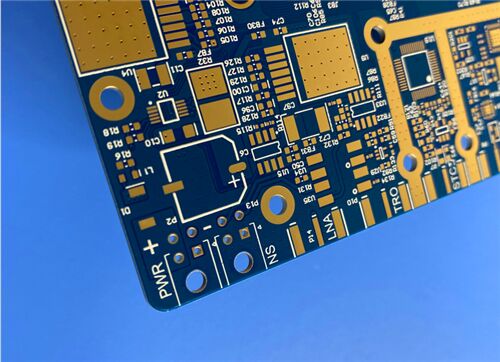

Το εν λόγω PCB είναι μια πολυεπίπεδη πλακέτα κυκλωμάτων μικτής διηλεκτρικής 10 στρωμάτων που υιοθετεί σύνθετη στοιβάδα από κεραμικό υδρογονανθράκιο λαμινίτη RO4003C και υλικό RF4-370HR υψηλής Tg FR4.Διαθέτει ασυμμετρικά αναμεμειγμένα χαλκό φύλλα με 1oz εξωτερικό χαλκό και 1oz/0.5oz εσωτερικό χαλκό, με ένα τελικό πάχος πλάκας 1,618mm.η επιφάνεια εφαρμόζει επεξεργασία χρυσού ενδυνάμωσης (135%-150% πάχος χρυσού)Εξοπλισμένο με ακριβή ελεγχόμενο κυκλώμα αντίστασης, πολλαπλές ομάδες τυφλών οδών και επαγγελματικές τρύπες σφράγισης ρητίνης, αυτό το υψηλής συχνότηταςυβριδικά PCBπαρέχει σταθερή μετάδοση σήματος και εξαιρετική θερμική αξιοπιστία, ιδανική για επικοινωνία μικροκυμάτων ραδιοκυμάτων, ευρυζωνικό ασύρματο εξοπλισμό και συστήματα αντισταθμιστικής αντιστοίχισης υψηλής ακρίβειας.

Λεπτομέρειες κατασκευής PCB

Τύπος έργου & Πρότυπο συμμόρφωσης

Φόρμα σχεδίου: Παρέχεται στο Gerber RS-274-X, παγκόσμιο βιομηχανικό πρότυπο για την κατασκευή ακριβείας πολυεπίπεδων υβριδικών PCB.

Πρότυπο ποιότητας: συμμορφούμενο με τα κριτήρια IPC-Class-2, εξασφαλίζοντας σταθερή απόδοση παρεμπόδισης για τη μακροχρόνια μετάδοση σήματος ραδιοσυχνοτήτων.

Διαθεσιμότητα: Παγκόσμια υπηρεσία ναυτιλίας για την υποστήριξη διεθνών ασύρματων επικοινωνιών και προμηθειών μηχανικής ραδιοσυχνοτήτων.

Εισαγωγή του Rogers RO4003C

Ο RO4003C ανήκει στη σειρά κορυφαίων υδρογονανθράκων RO4000 κεραμικών λαμινίων, ειδικά σχεδιασμένη για ανώτερη απόδοση υψηλής συχνότητας και οικονομική κατασκευή κυκλωμάτων.Ως διηλεκτρικό υλικό με χαμηλή απώλεια, είναι πλήρως συμβατό με τις τυποποιημένες διαδικασίες κατασκευής FR-4, σπάζοντας τον περιορισμό κόστους των παραδοσιακών πλακών υψηλής συχνότητας.γραμμές μεταφοράς ελεγχόμενης με αντίσταση και δίκτυα αντιστοίχισης σήματος, διατηρώντας εξαιρετικές ηλεκτρικές επιδόσεις σε συνθήκες εργασίας υψηλής συχνότητας άνω των 500MHz.

Το RO4003C διαθέτει εξαιρετικά χαμηλό συντελεστή θερμοκρασίας διαμετρικής σταθεράς και σταθερή τιμή Dk σε ευρύ φάσμα συχνοτήτων, μειώνοντας αποτελεσματικά την απώλεια εισαγωγής σήματος.Η υιοθέτηση της επιλογής χαλκού LoPro βελτιστοποιεί περαιτέρω την αποδοτικότητα μετάδοσης υψηλής συχνότηταςΤο CTE του, το οποίο είναι συνδυασμένο με χαλκό, παρέχει εξαιρετική σταθερότητα διαστάσεων, η οποία είναι εξαιρετικά κατάλληλη για πολυεπίπεδες δομές ανάμεικτης διηλεκτρικής στοίβασης.διατηρεί σταθερά χαρακτηριστικά διεύρυνσης κατά την επεξεργασία υψηλής θερμοκρασίαςΑντίθετα με τα υλικά PTFE, το RO4003C δεν απαιτεί περίπλοκη επεξεργασία χαρακτικής νατρίου για τα vias, πραγματοποιώντας αυτοματοποιημένη παραγωγή και βελτιώνοντας την αποτελεσματικότητα κατασκευής.

Τυπικές εφαρμογές για το RO4003C

Ως κεραμικό υδρογονανθράκιο με χαμηλή απώλεια, το RO4003C έχει σχεδιαστεί ειδικά για σενάρια μικροκυμάτων υψηλής συχνότητας που απαιτούν εξαιρετικά σταθερή απόδοση σήματος.Χρησιμοποιείται ευρέως σε εμπορικές συσκευές επικοινωνίας ραδιοσυχνοτήτων και μικροκυμάτων ακριβείας:

Άντενες κυτταρικών σταθμών βάσης, ενισχυτές ισχύος και μονάδες δέκτη ραδιοσυχνοτήτων

Συστήματα ραντάρ χιλιοστών κυμάτων, ανίχνευσης ADAS και αποφυγής συγκρούσεων για οχήματα

Εξοπλισμός δορυφορικής επικοινωνίας, συμπεριλαμβανομένων των μετατροπών LNB και των τερματικών λήψης δορυφόρων

Συσκευές μικροκυμάτων για επικοινωνία σημείο προς σημείο και ευρυζωνικές συσκευές ασύρματης μετάδοσης

Υψηλής ακρίβειας φίλτρα ραδιοσυχνοτήτων, ενισχυτές χαμηλού θορύβου και δίκτυα αντιστοίχισης παρεμπόδισης

Ετικέτες αναγνώρισης ραδιοσυχνοτήτων RFID και βιομηχανικός εξοπλισμός ανίχνευσης μικροκυμάτων

Εισαγωγή του RF4-370HR

Το RF4-370HR είναι ένα υψηλής απόδοσης υπόστρωμα FR4 υψηλής Tg με θερμοκρασία μεταφοράς γυαλιού 180°C. Κατασκευάζεται από πολυλειτουργική υψηλής απόδοσης αιποξυλική ρητίνη και υφάσμα E-γυαλιού,το υλικό αυτό διαθέτει χαμηλότερο ρυθμό θερμικής διαστολής και καλύτερη θερμική σταθερότητα από το συμβατικό FR4, διατηρώντας παράλληλα εξαιρετική επεξεργασιμότητα FR4Έχει θερμική θερμοκρασία αποσύνθεσης (Td) 340 °C, με αντοχή T260 που φτάνει τα 60 λεπτά και T288 που φτάνει τα 30 λεπτά, παρέχοντας εξαιρετική αντοχή θερμικής κυκλικής για πολυεπίπεδα PCB.

Τα χαρακτηριστικά αποκλεισμού UV και φθορισμού AOI εξασφαλίζουν υψηλή συμβατότητα με αυτοματοποιημένα συστήματα οπτικής επιθεώρησης, βελτιώνοντας την ακρίβεια και την αποτελεσματικότητα της παραγωγής.ανώτερη χημική σταθερότητα και αντοχή στην υγρασία, 370HR χρησιμοποιείται ευρέως σε διαδοχικές πλακέτες πολυεπίστωσης.είναι πλήρως συμμορφωμένα με τα περιβαλλοντικά πρότυπα RoHS και πιστοποιημένα από τα έγκυρα πιστοποιητικά IPC και UL.

Τυπικές αιτήσεις για το 370HR

Ως αξιόπιστο υπόστρωμα FR-4 υψηλής Tg, το 370HR επικεντρώνεται στην αντοχή σε υψηλές θερμοκρασίες, στην αντοχή σε CAF και στις σύνθετες πλακέτες πολυαλληλουχίας,ιδανικό για σκληρά βιομηχανικά και υψηλής αξιοπιστίας ηλεκτρονικά προϊόντα:

Κεντρικές πλακέτες διακομιστών, τροφοδοσίες ηλεκτρικής ενέργειας επικοινωνιών και υποδομές τηλεπικοινωνιών

Βιομηχανικός εξοπλισμός ελέγχου που απαιτεί μακροχρόνια συνεχή λειτουργία και αντίσταση θερμικού κύκλου

Συστήματα ηλεκτρονικών ενσωματωμένων μονάδων αυτοκινήτων και κυκλώματα ελέγχου οχημάτων σε σκληρό περιβάλλον

Πολυεπίπεδη σύνθετα PCB με διαδοχική επικάλυψη και διασύνδεση υψηλής πυκνότητας

Όργανα ανίχνευσης ακρίβειας που απαιτούν αυτοματοποιημένη οπτική επιθεώρηση AOI

Συσκευές αποθήκευσης ενέργειας και κυκλώματα διαχείρισης βιομηχανικής ενέργειας
