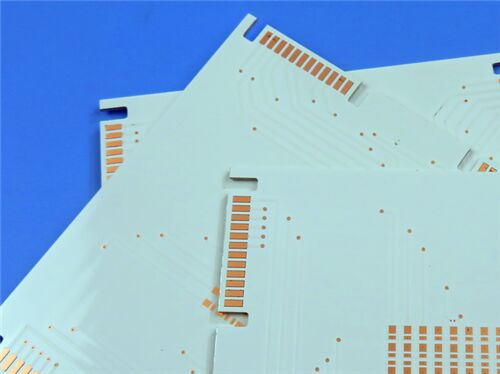

Αλουμινένιο PCB 2-layer 2W/MK Metal Core 2oz Ολοκληρωμένο Χαλκό

Αυτό το PCB χρησιμοποιεί ένα υποστρώμα αλουμινίου AL 5052 που παρέχεται από την Mingtai, υιοθετεί την ισοπεδώρηση θερμού αέρα χωρίς μόλυβδο (HASL) ως επιφανειακό φινίρισμα και είναι εξοπλισμένο με διπλά στρώματα χαλκού 2oz.Διαμορφωμένο ως αλουμινένιο υπόστρωμα με επικάλυψη χαλκού και διπλής όψης, με τελικό πάχος 3.2 mm, ενσωματώνει δύο στρώματα προεπιλογής θερμικής αγωγιμότητας 2 W/mK για τη δημιουργία δομής υψηλής απόδοσης διάσπασης θερμότητας,που είναι προσαρμοσμένο για να ανταποκρίνεται στις υψηλές απαιτήσεις διάσπασης θερμότητας των ηλεκτρονικών συσκευών ισχύος.

Προδιαγραφές PCB

Στάκοι-επάνω Διαμόρφωση

Γιατί να επιλέξετε υποστρώμα αλουμινίου;

-Τα υποστρώματα αλουμινίου χρησιμοποιούνται ευρέως στα ηλεκτρονικά συστήματα ισχύος και στις συσκευές υψηλής θερμότητας λόγω των εγγενών πλεονεκτημάτων τους που ξεπερνούν τα παραδοσιακά υποστρώματα FR4:

-Υψηλότερη διάχυση θερμότητας: Το αλουμίνιο διαθέτει εξαιρετική θερμική αγωγιμότητα (πολύ υψηλότερη από το FR4), επιτρέποντας την ταχεία μεταφορά της θερμότητας που παράγεται από τα συστατικά στο υπόστρωμα,μείωση της θερμικής συσσώρευσης και πρόληψη της υπερθέρμανσης της συσκευής.

-Αυξημένη αξιοπιστία συσκευής: μειώνοντας τις θερμοκρασίες λειτουργίας των ηλεκτρονικών εξαρτημάτων, τα υποστρώματα αλουμινίου παρατείνουν τη διάρκεια ζωής των συσκευών, μειώνουν τη θερμική κόπωση,και βελτίωση της συνολικής λειτουργικής σταθερότητας, η οποία είναι κρίσιμη για ενισχυτές ισχύος, οδηγούς LED και ηλεκτρονικά οχημάτων.

- Μηχανική σταθερότητα: το κράμα αλουμινίου AL 5052 προσφέρει καλή μηχανική αντοχή, αντοχή στη διάβρωση και σταθερότητα διαστάσεων,διασφάλιση της διατήρησης της δομικής ακεραιότητας του PCB υπό σκληρές συνθήκες λειτουργίας (e(π.χ. διακυμάνσεις θερμοκρασίας, δονήσεις).

-Αποτελεσματικότητα σε σχέση με το κόστος: Σε σύγκριση με άλλα υποστρώματα υψηλής θερμικής αγωγιμότητας (π.χ. υποστρώματα χαλκού), τα υποστρώματα αλουμινίου εξισορροπούν την απόδοση και το κόστος,παρέχοντας τη βέλτιστη λύση για τα προϊόντα υψηλής ισχύος που παράγονται σε μάζα.

Τεχνολογία διάσπασης θερμότητας του πυρήνα του υποστρώματος αλουμινίου: Prepreg

Η προεπιμόρφωση (διαλεκτρικό στρώμα) μεταξύ του χαλκού και του πυρήνα του αλουμινίου είναι το κλειδί για την επίτευξη αποτελεσματικής διάσπασης θερμότητας στα υποστρώματα του αλουμινίου,δεδομένου ότι επηρεάζει άμεσα την αποτελεσματικότητα της θερμικής μεταφοράς και την απόδοση μόνωσης:

- Γέφυρα θερμικής αγωγιμότητας: Δύο στρώματα προεπιλογής 2 W/mK σχηματίζουν πορεία μεταφοράς θερμικής ενέργειας σε πολλά στάδια μεταξύ των διπλών στρωμάτων χαλκού και του πυρήνα αλουμινίου.Ξεπερνάνε τα μονωτικά εμπόδια και ταυτόχρονα ελαχιστοποιούν τη συνολική θερμική αντίσταση, διασφαλίζοντας την ταχεία διάχυση της θερμότητας που παράγεται στα στρώματα χαλκού στον πυρήνα αλουμινίου.

- Εγγύηση απομονωτικής απόδοσης: Ως απομονωτικό στρώμα, το προεπιλεγμένο πρέπει να διατηρεί υψηλή διηλεκτρική αντοχή για να αποφεύγεται το συντομό κύκλωμα μεταξύ του χαλκού και του πυρήνα αλουμινίου.Το προεπιλεγμένο προεξοπλισμό σε αυτό το PCB ισορροπεί την υψηλή θερμική αγωγιμότητα και την εξαιρετική μόνωση, που πληρούν τις απαιτήσεις ηλεκτρικής ασφάλειας των συσκευών ισχύος.

- Σημασία ελέγχου του πάχους: Το πάχος της προεπιλογής 120μm είναι σχεδιασμένο με ακρίβεια· η υπερβολική πάχος θα αυξήσει τη θερμική αντίσταση, μειώνοντας την απόδοση διάσπασης θερμότητας·πολύ λεπτό μπορεί να θέσει σε κίνδυνο την αξιοπιστία της μόνωσηςΑυτό το πάχος εξασφαλίζει τη βέλτιστη θερμική μεταφορά και ισορροπία μόνωσης.

-Υλικό συμβατότητα: Το προετοιμαστικό είναι συμβατό με τον πυρήνα αλουμινίου AL 5052 και το χαλκό χαλκού, εξασφαλίζοντας ισχυρή σύνδεση κατά τη διάρκεια της επικάλυψης.Αυτή η σταθερότητα δέσμευσης αποτρέπει την αποστρωμάτωση υπό θερμική κύκλωση, ένα κοινό σημείο αποτυχίας σε υποστρώματα αλουμινίου.

Ποιότητα και πεδίο εφαρμογής

Το εν λόγω αλουμινένιο υποστρώμα PCB συμμορφώνεται με αυστηρά πρότυπα κατασκευής, με διαδικασίες χωρίς μόλυβδο που συμμορφώνονται με τις περιβαλλοντικές απαιτήσεις.Η λευκή μάσκα συγκόλλησης (Lanbang W-8) και η μαύρη θερμοσυσσωματική μεταξοσκόπηση (Lanbang Thermasetting-08) εξασφαλίζουν σαφή αναγνώριση των συστατικών και εξαιρετική αντοχή της επιφάνειας (5H σκληρότητα).

Τυπικές εφαρμογές περιλαμβάνουν: ενισχυτές ισχύος, οδηγούς φωτισμού LED, ηλεκτρονικές ενότητες αυτοκινήτων, ενεργειακές πηγές βιομηχανικού ελέγχου και άλλες ηλεκτρονικές συσκευές υψηλής ισχύος και υψηλής διάσπασης θερμότητας.Το προϊόν είναι διαθέσιμο σε όλο τον κόσμο για, υποστηρίζοντας τις παγκόσμιες ανάγκες του έργου και εξασφαλίζοντας την έγκαιρη παράδοση.
