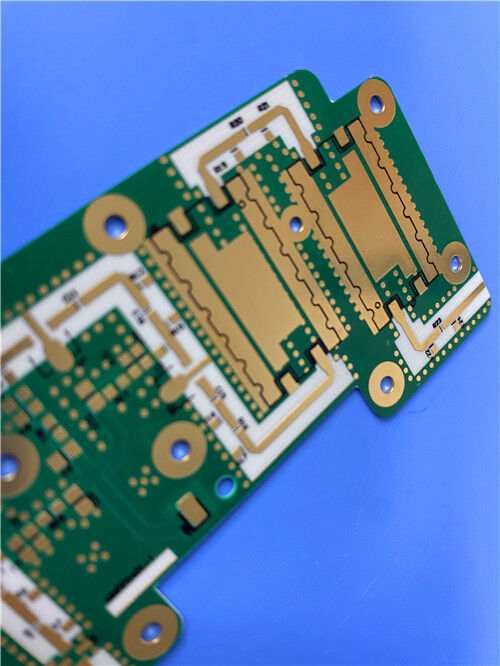

Rogers CLTE-AT PCB πάχους 0,2mm, 2 στρώσεων, χρυσός εμβάπτισης

Αυτό το PCB χρησιμοποιεί το Rogers CLTE-AT ως βασικό υλικό του, διαθέτει επιφανειακό φινίρισμα Immersion Gold και συμμορφώνεται αυστηρά με τα πρότυπα ποιότητας IPC-Class-2.κατασκευασμένα για να πληρούν τις απαιτήσεις υψηλής απόδοσης της ραδιοσυχνότηταςΗ επιφάνεια Immersion Gold προσφέρει εξαιρετική ανθεκτικότητα στη διάβρωση, συγκόλληση και μακροχρόνια αξιοπιστία.που το καθιστά κατάλληλο για διαδικασίες συναρμολόγησης ακριβείας.

Λεπτομέρειες κατασκευής PCB

Στάκοι-επάνω Διαμόρφωση

Rogers CLTE-AT Εισαγωγή υλικού

Τα λαμινάτα Rogers CLTE-AT χρησιμεύουν ως η λύση εμπορικής ποιότητας στη σειρά προϊόντων CLTETM, υιοθετώντας βασικές τεχνολογίες από τα λαμινάτα CLTE-XT TM με βελτιστοποιημένες τροποποιήσεις κόστους.Αυτό έχει ως αποτέλεσμα μια διηλεκτρική σταθερά 3Ως μικροδιασκορπισμένα κεραμικά συνθετικά υλικά PTFE,Τα κατεστραμμένα υλικά CLTE-AT ενσωματώνουν ενσωματωμένη ενισχυμένη υφαντική ίνα για την επίτευξη εξαιρετικής σταθερότητας διαστάσεων, ένα κρίσιμο χαρακτηριστικό για πολύπλοκες συναρμολογίες, ιδιαίτερα με λεπτές υποστρώσεις (0,005 και 0,010).

Τα λαμινάτα CLTE-AT προσφέρουν την καλύτερη απώλεια εισαγωγής στην κατηγορία τους (S21) και χαμηλή απώλεια αγγίγματος (0,0013) στην εμπορική αγορά, δεύτερη μόνο μετά το CLTE-XT.Επιτυγχάνουν ανώτερη αντοχή της φλούδας χωρίς να βασίζονται στο χαμένοΕπιπλέον, το CLTE-AT διαθέτει χαμηλό CTE σε όλους τους άξονες XYZ και εξαιρετικά χαμηλό TCEr, εξασφαλίζοντας σταθερότητα ηλεκτρικής φάσης, σταθερότητα Dk,και μηχανική σταθερότητα σε εύρος θερμοκρασίας λειτουργίας από -55°C έως 150°CΔιατηρεί τα ανταγωνιστικά πλεονεκτήματα των λαμινισμάτων CLTE, συμπεριλαμβανομένης της ελάχιστης υγρασίας και της χημικής απορρόφησης, της ευκολίας επεξεργασίας,και βελτιωμένη θερμική αγωγιμότητα για βελτιωμένες δυνατότητες μεταφοράς θερμότητας και χειρισμού ενέργειας.

Χαρακτηριστικά υλικού CLTE-AT

Πληροφοριακά οφέλη της CLTE-AT

- Εξαιρετική Μηχανική Σταθερότητα: Το CLTE-AT διαθέτει ανώτερες μηχανικές ιδιότητες, αντέχει στην έλξη και την ψυχρή ροή για να διατηρήσει μακροχρόνια σταθερότητα διαστάσεων ακόμη και σε σκληρά περιβάλλοντα λειτουργίας.

- Αντοχή σε χημικές ουσίες: Το υλικό παρουσιάζει υψηλή αντοχή σε χημικές ουσίες επεξεργασίας, ελαχιστοποιώντας αποτελεσματικά τις ζημιές κατά τη διάρκεια της χαρακτικής, της επικάλυψης και άλλων διαδικασιών κατασκευής PCB.

-Βελτιωμένη προσκόλληση χαλκού: Επιτυγχάνει εξαιρετική αντοχή στην απολέπιση χωρίς να βασίζεται σε χαλαρότερες, πιο τραχές επιφάνειες χαλκού, διατηρώντας την ακεραιότητα του σήματος εξασφαλίζοντας την αξιόπιστη σύνδεση χαλκού.

-Εύκολη επεξεργασία: συμβατό με τις τυποποιημένες διαδικασίες κατασκευής PCB, εξαλείφοντας την ανάγκη ειδικών τεχνικών και μειώνοντας την πολυπλοκότητα της παραγωγής.

Τυπικές εφαρμογές

- Εφαρμογές αυτοκινητοβιομηχανικών ραντάρ και προσαρμοστικού ελέγχου ταχύτητας

- Εφαρμογές μικροκυμάτων/RF

- Αισθητικές σε φάση και θερμοκρασία κεραίες

-Ευαίσθητες σε φάση ηλεκτρονικές εφαρμογές

- Φίλτρα ραδιοκυμάτων και μικροκυμάτων

Ποιότητα & Διαθεσιμότητα

Αυτό το PCB συμμορφώνεται με τα πρότυπα ποιότητας IPC-Class-2, εξασφαλίζοντας αξιόπιστη απόδοση για εμπορικά και βιομηχανικά ηλεκτρονικά.στήριξη παγκόσμιων έργων και έγκαιρη διεθνή παράδοση.
