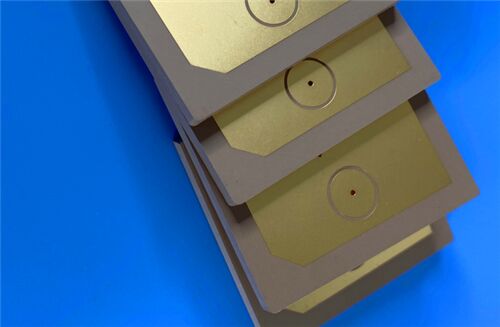

Αυτό το PCB χρησιμοποιεί το Rogers TMM6 ως βασικό υλικό του και συμμορφώνεται αυστηρά με τα πρότυπα ποιότητας IPC-Class-2.κατασκευασμένα για να ανταποκρίνονται στις απαιτήσεις υψηλής αξιοπιστίας της ραδιοσυχνότητας, μικροκυμάτων, και εφαρμογές ηλεκτρονικής ακριβείας.
Προδιαγραφές PCB
| Παράμετρος κατασκευής |
Προδιαγραφές |
| Βασικό υλικό |
Rogers TMM6 (κεραμικό θερμοανθεκτικό πολυμερές σύνθετο) |
| Αριθμός στρωμάτων |
Δύο στρώσεις άκαμπτης δομής |
| Διάμετροι του πίνακα |
60 mm x 96 mm ανά κομμάτι, ανοχή ±0,15 mm |
| Ελάχιστο ίχνος/χώρος |
5 mils (αποτυπώματα) / 7 mils (διάστημα) |
| Ελάχιστο μέγεθος τρύπας |
00,4 mm |
| Σκοπός |
Μη ενσωματωμένο |
| Δάχος τελικής σανίδας |
0.5mm |
| Τελειωμένο βάρος χαλκού |
1 ουγκιά (1,4 ml) και στα δύο εξωτερικά στρώματα |
| Μέσα από πάχος επικάλυψης |
20 μm |
| Τελεία επιφάνειας |
Χρυσός βύθισης ηλεκτρολυτικού νικέλου ηλεκτρολυτικού παλλαδίου (ENEPIG) |
| Σιδερένιο |
Χωρίς μεταξοειδές στρώμα στα άνω και κάτω στρώματα |
| Μάσκα συγκόλλησης |
Καμία μάσκα συγκόλλησης στα άνω και κάτω στρώματα |
| Έλεγχος ποιότητας |
100% ηλεκτρική δοκιμή πριν από την αποστολή |
Στάκοι-επάνω Διαμόρφωση
| Σχήμα |
Προδιαγραφές |
Λειτουργία |
| Διάταξη χαλκού 1 |
35 μm (1oz) πάχος |
Ανώτατο στρώμα σήματος |
| Rogers TMM6 Core |
0.381mm (15mil) πάχος |
Ηλεκτρική βάση χαμηλής απώλειας |
| Διάταξη χαλκού 2 |
35 μm (1oz) πάχος |
Κάτω στρώμα σήματος |
Ρότζερς TMM6 Εισαγωγή υλικού
Το Ρότζερς ΤΜΜ6 είναι ένα υψηλής απόδοσης υλικό θερμοστεγόνου μικροκυμάτων.που έχει συνταχθεί ως κεραμικό θερμοστεγές πολυμερές σύνθετο ειδικά προσαρμοσμένο για εφαρμογές που απαιτούν υψηλή αξιόπιστη διάτρηση με επικάλυψη σε κυκλώματα stripline και microstrip. This material combines the key advantages of ceramic and traditional PTFE microwave laminates—including excellent dielectric stability and mechanical strength—without the need for specialized production techniques typically required for those materialsΙδιαίτερα, το TMM6 προσφέρει μια μοναδική διηλεκτρική σταθερά σε σύγκριση με άλλα υλικά της οικογένειας προϊόντων Rogers, διευρύνοντας την εφαρμογή του σε σχεδιασμούς μικροκυμάτων ακριβείας.
TMM6 Χαρακτηριστικά υλικού
| Τύπος ιδιοκτησίας |
Ιδιοκτησία |
Προδιαγραφές |
Επιπτώσεις στην απόδοση |
| Ηλεκτρικές ιδιότητες |
Διορθωτική σταθερά (Dk) |
60,0 ± 0,08 σε 10 GHz |
Διασφαλίζει ακριβή έλεγχο της παρεμπόδισης και συνεπή διάδοση του σήματος |
| Παράγοντας διάσπασης |
0.0023 σε 10GHz |
Ελαχιστοποιεί την εξασθένιση του σήματος και την απώλεια ενέργειας |
| Θερμικός συντελεστής Dk |
-11 ppm/°K |
Σταθεροποιεί τις διηλεκτρικές επιδόσεις σε διάφορες θερμοκρασίες |
| Θερμικές και φυσικές ιδιότητες |
Θερμοκρασία αποσύνθεσης (Td) |
425°C (ανάλυση TGA) |
Επιτρέπει την αξιόπιστη λειτουργία σε συνθήκες υψηλής θερμοκρασίας |
| Θερμική αγωγιμότητα |
00,72 W/mK |
Βελτιώνει την αποδοτικότητα διάσπασης θερμότητας |
| Συντελεστής θερμικής διαστολής (CTE) |
X/Y/Z: 18/18/26 ppm/K |
Αντιστοιχεί με χαλκό, μειώνοντας τη θερμική πίεση και τον κίνδυνο αποστρωματοποίησης |
| Περιοχή πάχους |
00,0015-0,500 ίντσες, ανοχή ± 0,0015 ίντσες |
Προσφέρει ευελιξία για τις διάφορες απαιτήσεις σχεδιασμού |
TMM6 Υλικά οφέλη
-Υψηλότερη Μηχανική Σταθερότητα: Το TMM6 διαθέτει εξαιρετικές μηχανικές ιδιότητες που αντιστέκονται στην έλξη και την ψυχρή ροή, εξασφαλίζοντας μακροχρόνια σταθερότητα διαστάσεων ακόμη και σε σκληρά περιβάλλοντα λειτουργίας.
-Αντίσταση χημικών ουσιών στη διαδικασία: Το υλικό είναι εξαιρετικά ανθεκτικό σε χημικές ουσίες στη διαδικασία, ελαχιστοποιώντας αποτελεσματικά τις ζημιές κατά τη διάρκεια της χαρακτικής, της επικάλυψης και άλλων διαδικασιών κατασκευής PCB.
-Αξιόπιστη ικανότητα σύνδεσης σύρματος: Ως θερμοστεγές υλικό με βάση ρητίνη, το TMM6 επιτρέπει την αξιόπιστη σύνδεση σύρματος, μια κρίσιμη απαίτηση για ηλεκτρονικές συναρμολογίες υψηλής συχνότητας και ακρίβειας.
- ευρεία συμβατότητα παραγωγής: το TMM6 είναι συμβατό με όλες τις κοινές διαδικασίες παραγωγής PCB, εξαλείφοντας την ανάγκη ειδικού εξοπλισμού και μειώνοντας το συνολικό κόστος παραγωγής.
Τυπικές εφαρμογές
Εκμεταλλευόμενος την εξαιρετική διηλεκτρική του απόδοση, τη θερμική σταθερότητα και την συμβατότητα κατασκευής, αυτό το PCB είναι ιδανικό για ένα ευρύ φάσμα ραδιοκυμάτων, μικροκυμάτων,και ηλεκτρονικές εφαρμογές ακριβείαςΟι βασικοί τομείς εφαρμογής είναι οι ακόλουθοι:
-Συστήματα ραδιοσυχνοτήτων και μικροκυμάτων
- Ενισχυτές ισχύος και συνδυαστές
- Φίλτρα & Σύνδεσμοι
- Συστήματα δορυφορικής επικοινωνίας
-Αντενές GPS.
-Κλείστε τις κεραίες.
-Διαλεκτρικοί πολωτές και φακοί
-Ελέγχτες τσιπ.
ΠοιότηταΑβιταμίνηι ι ι τ ι ο
Αυτό το PCB συμμορφώνεται αυστηρά με τα πρότυπα ποιότητας IPC-Class-2, εξασφαλίζοντας σταθερή απόδοση και αξιοπιστία για εμπορικά και βιομηχανικά ηλεκτρονικά προϊόντα.Υποστήριξη των παγκόσμιων απαιτήσεων του έργου και διευκόλυνση της έγκαιρης παράδοσης σε διεθνείς πελάτες.
