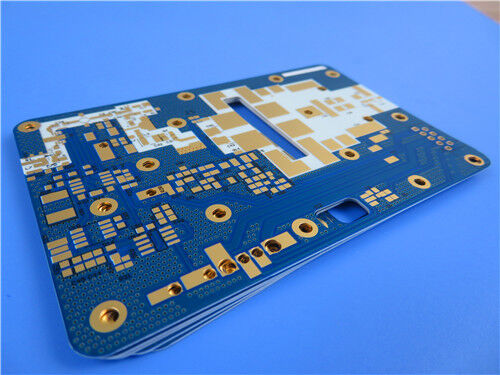

Πλακέτα PCB RO4730G3 2 στρώσεων πάχους 20mil με μπλε συγκολλητική μάσκα και λευκή μεταξοτυπία

Αυτό το PCB είναι ένα υψηλής συχνότητας 2 στρωμάτων άκαμπτο τυπωμένο κύκλωμα που χρησιμοποιείRogers RO4730G3Το υλικό χρησιμοποιεί σταθερή διηλεκτρική σταθερά και χαμηλό συντελεστή διάσπασης για να εξασφαλίσει ανώτερη ακεραιότητα σήματος.παρέχοντας χαμηλή απώλεια σήματος και σταθερή απόδοση, κρίσιμη για τις κεραίες των κυτταρικών σταθμών βάσης και την αξιόπιστη αποτελεσματικότητα της επικοινωνίας.

Λεπτομέρειες κατασκευής PCB

Πίνακες PCB-Πάνω.

Τέχνη, πρότυπο ποιότητας και διαθεσιμότητα

Όσον αφορά το έργο τέχνης, την ποιότητα, και τη διαθεσιμότητα,το PCB παρέχεται με έργα ζωγραφικής σε μορφή Gerber RS-274-X, ένα βιομηχανικό πρότυπο για την κατασκευή PCB που εξασφαλίζει τη συμβατότητα με τους περισσότερους συμβατικούς εξοπλισμούς παραγωγήςΤο PCB πληροί το πρότυπο ποιότητας IPC-Class-2, ένα ευρέως αποδεκτό σημείο αναφοράς που εξασφαλίζει σταθερή απόδοση και ποιότητα κατασκευής.καθιστώντας το κατάλληλο για διεθνή έργα.

Εισαγωγή στο υλικό Rogers RO4730G3

Το Rogers RO4730G3 είναι ένα λαμινάτο με βαθμό κεραμίδας με βαθμολογία εύφλεκτης επιφάνειας UL 94 V-0, που αποτελείται από υδρογονάνθρακες, κεραμικά και υφασμένο γυαλί.οικονομικά αποδοτική εναλλακτική λύση για τα παραδοσιακά επικαλυμμένα με βάση το PTFE, με συστήματα ρητίνης που παρέχουν τις βασικές ιδιότητες που απαιτούνται για τη βέλτιστη απόδοση της κεραίας.Ο κανονισμός RO4730G3 εξαλείφει την ανάγκη για ειδική προετοιμασία PTH που απαιτείται για τα συμβατικά υλικά PTFEΑυτό το καθιστά μια οικονομική επιλογή για εφαρμογές κεραίας, επιτρέποντας στους σχεδιαστές να εξισορροπήσουν αποτελεσματικά την απόδοση και το κόστος.

Βασικά χαρακτηριστικά του υλικού Rogers RO4730G3

Οφέλη του υλικού RO4730G3 του Rogers

-Δηλεκτρικό χαμηλής απώλειας σε συνδυασμό με χαρτί χαμηλού προφίλ, το οποίο μειώνει την παθητική διαμόρφωση (PIM) και ελαχιστοποιεί την απώλεια εισαγωγής.

-Μια μοναδική δομή πλήρωσης και κλειστής μικροσφαιρικής δομής, προσφέροντας χαμηλή πυκνότητα και μείωση βάρους κατά 30% σε σύγκριση με εναλλακτικές λύσεις PTFE/γυαλί.

- Χαμηλή CTE στον άξονα Z (< 30 ppm/°C) και υψηλή Tg (> 280°C), παρέχοντας μεγαλύτερη ευελιξία σχεδιασμού και συμβατότητα με αυτοματοποιημένες διαδικασίες συναρμολόγησης.

- Χαμηλή TCDk (< 40 ppm/°C), εξασφαλίζοντας συνεπή λειτουργία του κυκλώματος σε διάφορες συνθήκες θερμοκρασίας.

- Ειδικό σύστημα θερμοστεκούς ρητίνης και γέμισμα, που παρέχει χαμηλό TCDk, τιμή 3,0 Dk, ευκολία κατασκευής και δυνατότητα επεξεργασίας με επιχρισμένη διάτρηση (PTH).

-Περιβαλλοντικά βιώσιμη, με συμβατότητα για επεξεργασία χωρίς μόλυβδο και συμμόρφωση με τα πρότυπα RoHS.

Τυπικές εφαρμογές

Με τις εξαιρετικές ηλεκτρικές του επιδόσεις και την οικονομική του απόδοση, το εν λόγω PCB είναι ειδικά σχεδιασμένο για χρήση σε:

-Αντενές κυτταρικού σταθμού.

Συμπεράσματα

Αυτό το 2 στρώματα άκαμπτο PCB, κατασκευασμένο από το Rogers RO4730G3 laminate, συνδυάζει ισχυρές ηλεκτρικές επιδόσεις, οικονομική απόδοση και αξιόπιστη κατασκευαστικότητα.

Τα εγγενή πλεονεκτήματα του Rogers RO4730G3 – συμπεριλαμβανομένης της χαμηλής διαλεκτρικής απώλειας, του σταθερού Dk, του ελαφρού σχεδιασμού και της συμβατότητας χωρίς μόλυβδο – ενισχύουν την ανταγωνιστικότητα των PCB.Ως οικονομικά αποδοτική εναλλακτική λύση στα παραδοσιακά πλαστικά υλικά από PTFE, είναι κατάλληλο για κεραίες κυτταρικών σταθμών βάσης και άλλες εφαρμογές υψηλής συχνότητας, με παγκόσμια διαθεσιμότητα για την κάλυψη των αναγκών παγκόσμιων έργων.
