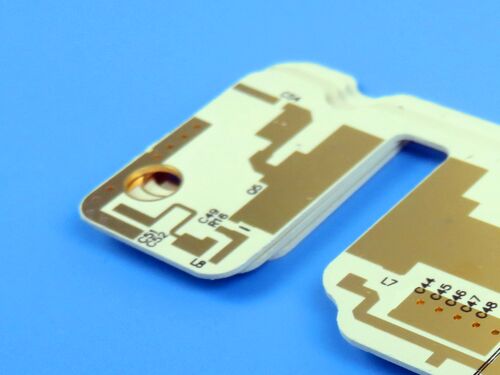

Διπλής όψης RO3010 PCB σε 10mil λαμινάτο με καταδύσεις χρυσού

Αυτή η πλακέτα PCB διπλής όψης είναι ειδικά σχεδιασμένη για εφαρμογές μικροκυμάτων και ραδιοσυχνοτήτων υψηλής συχνότητας, με το RO3010 να αποτελεί το βασικό υλικό υποστρώματος. Ως σύνθετο υλικό PTFE με κεραμική πλήρωση, το RO3010 εξασφαλίζει εγγενώς ανώτερη ηλεκτρική σταθερότητα, χαμηλή απώλεια σήματος και αξιόπιστη λειτουργική απόδοση, τα οποία είναι κρίσιμα για την κάλυψη των αυστηρών απαιτήσεων μετάδοσης και επεξεργασίας σημάτων υψηλής συχνότητας σε σχετιζόμενα ηλεκτρονικά συστήματα.

Λεπτομέρειες PCB

Εισαγωγή RO3010

Το RO3010 είναι μέλος της σειράς υλικών κυκλωμάτων υψηλής συχνότητας RO3000®, τα οποία είναι σύνθετα υλικά PTFE (Πολυτετραφθοροαιθυλένιο) με κεραμική πλήρωση, ειδικά αναπτυγμένα για εμπορικές εφαρμογές μικροκυμάτων και ραδιοσυχνοτήτων (RF). Η σειρά RO3000 έχει σχεδιαστεί για να παρέχει εξαιρετική ηλεκτρική και μηχανική σταθερότητα σε ανταγωνιστικές τιμές, καθιστώντας την μια οικονομικά αποδοτική επιλογή για σχεδιασμό κυκλωμάτων υψηλής συχνότητας.

Ως υλικό κυκλωμάτων με βάση το PTFE με κεραμική πλήρωση, το RO3010 έχει σταθερές μηχανικές ιδιότητες ανεξάρτητα από τη διηλεκτρική σταθερά που επιλέγεται. Αυτό το μοναδικό χαρακτηριστικό επιτρέπει στους σχεδιαστές να αναπτύσσουν πολυστρωματικά σχέδια πλακετών που χρησιμοποιούν υλικά με διαφορετικές διηλεκτρικές σταθερές για μεμονωμένα στρώματα, χωρίς να αντιμετωπίζουν προβλήματα παραμόρφωσης ή αξιοπιστίας κατά την επεξεργασία και την εφαρμογή.

Το RO3010 παρουσιάζει εξαιρετική σταθερότητα διαστάσεων, με συντελεστή θερμικής διαστολής (CTE) στους άξονες X και Y που ταιριάζει με αυτόν του χαλκού, εξασφαλίζοντας ελάχιστες αλλαγές διαστάσεων ακόμη και υπό διακυμάνσεις της θερμοκρασίας. Επιπλέον, διαθέτει εξαιρετική αξιοπιστία οπών επιμεταλλωμένων, ακόμη και σε αυστηρά θερμικά περιβάλλοντα, χάρη στον σταθερό CTE του άξονα Z. Το υλικό μπορεί να κατασκευαστεί σε τυπωμένες πλακέτες κυκλωμάτων χρησιμοποιώντας τυπικές τεχνικές επεξεργασίας πλακετών κυκλωμάτων PTFE, με μόνο μικρές τροποποιήσεις που απαιτούνται όπως περιγράφεται στην οδηγία εφαρμογής “Οδηγίες Κατασκευής για Υλικά Κυκλωμάτων Υψηλής Συχνότητας Σειράς RO3000.”

Τυπικές Τιμές RO3010

Πεδία Εφαρμογής RO3010

Επωφελούμενο από την εξαιρετική ηλεκτρική του απόδοση, τη μηχανική σταθερότητα και την οικονομική αποδοτικότητα, το RO3010 χρησιμοποιείται ευρέως σε εμπορικές εφαρμογές μικροκυμάτων και ραδιοσυχνοτήτων, όπου η υψηλή ακεραιότητα σήματος και η σταθερότητα διαστάσεων είναι κρίσιμες. Τα κύρια πεδία εφαρμογής του περιλαμβάνουν:

-Εξοπλισμός Επικοινωνιών Μικροκυμάτων: Χρησιμοποιείται σε πομποδέκτες μικροκυμάτων, ενισχυτές ισχύος και φίλτρα μικροκυμάτων, όπου ο χαμηλός συντελεστής διάχυσης και η σταθερή διηλεκτρική σταθερά εξασφαλίζουν ελάχιστη απώλεια σήματος και αξιόπιστη απόδοση.

-Συστήματα Επικοινωνιών RF: Εφαρμόζεται σε κεραίες RF, συστήματα ραντάρ και εξοπλισμό δορυφορικών επικοινωνιών, αξιοποιώντας την εξαιρετική σταθερότητα διαστάσεων και τη θερμική του απόδοση για να προσαρμοστεί σε σύνθετες περιβαλλοντικές συνθήκες.

-Εξοπλισμός Δοκιμών Υψηλής Συχνότητας: Χρησιμοποιείται σε αισθητήρες δοκιμών, γεννήτριες σημάτων και αναλυτές φάσματος, όπου απαιτούνται ακριβείς ηλεκτρικές παράμετροι για να διασφαλιστούν ακριβή αποτελέσματα δοκιμών.

-Ηλεκτρονικά Καταναλωτή: Ενσωματώνεται σε μονάδες υψηλής συχνότητας προηγμένων ηλεκτρονικών καταναλωτή, όπως συσκευές επικοινωνίας 5G, για την υποστήριξη μετάδοσης σημάτων υψηλής ταχύτητας.

-Βιομηχανικά και Ιατρικά Ηλεκτρονικά: Χρησιμοποιείται σε συστήματα βιομηχανικού ελέγχου και ιατρικό διαγνωστικό εξοπλισμό που απαιτούν επεξεργασία σημάτων υψηλής συχνότητας, χάρη στην αξιόπιστη απόδοσή του και τη συμβατότητα με διαδικασίες χωρίς μόλυβδο.

Συνοπτικά, το RO3010 είναι ένα υλικό κυκλωμάτων υψηλής συχνότητας υψηλής απόδοσης και οικονομικά αποδοτικό που καλύπτει τις απαιτήσεις διαφόρων εμπορικών εφαρμογών μικροκυμάτων και ραδιοσυχνοτήτων, παρέχοντας στους σχεδιαστές μια ευέλικτη και αξιόπιστη λύση για το σχεδιασμό κυκλωμάτων.
