Υψηλής απόδοσης RO4533 PCB 20mil 2 στρώσεων Λύση χαμηλών απωλειών

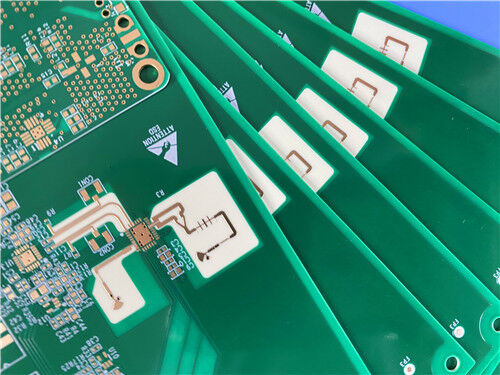

Αυτό το 2 στρώματα άκαμπτο RF PCB είναι κατασκευασμένο με το Rogers RO4533 ένα κεραμικό υλικό υδρογονανθράκων ενισχυμένο με γυαλί και διαθέτει επιφάνεια Immersion Gold.Συμμόρφωση με τα πρότυπα ποιότητας IPC-Class 2, αυτό το PCB παρέχει σταθερή και αξιόπιστη απόδοση για κρίσιμες εφαρμογές, όπως κεραίες σταθμών βάσης κυτταρικής υποδομής και δίκτυα κεραίων WiMAX.διαμετρική σταθερότητα, και συμβατότητα με τις τυποποιημένες διαδικασίες κατασκευής, ξεχωρίζει ως η καλύτερη επιλογή για τους μηχανικούς και τις ομάδες προμηθειών που αναζητούν ένα προσιτό,Υπόστρωμα υψηλών επιδόσεων για έργα αντενών μικρογραμμίδας κινητής υποδομής.

PCBΠροδιαγραφέςσ

Πίνακες PCB-επάνω Διαμόρφωση

RO4533 Υποστρώμα: Το κλειδί για λύσεις κεραίας χαμηλής απώλειας και υψηλής απόδοσης

Το λαμινέτο RO4533 είναι ο ακρογωνιαίος λίθος των εξαιρετικών επιδόσεων των PCBs μας, ειδικά σχεδιασμένα για να ανταποκριθούν στις απαιτήσεις των εφαρμογών μικροστριπτών κερατών κινητής υποδομής:

Τα λαμινάτα RO4533 της Rogers είναι κεραμικά υλικά με βάση υδρογονάνθρακες ενισχυμένα με γυαλί που παρέχουν την ελεγχόμενη διηλεκτρική σταθερά, χαμηλή απώλεια απόδοσης,και εξαιρετική ανταπόκριση παθητικής διατροπικής προσαρμογής που απαιτείται για εφαρμογές κερατοειδών μικρογραμμίδας κινητής υποδομήςΑυτά τα στρώματα είναι πλήρως συμβατά με την συμβατική επεξεργασία FR-4 και με την επεξεργασία συγκόλλησης χωρίς μόλυβδο σε υψηλές θερμοκρασίες.για την εξάλειψη της ανάγκης για την ειδική επεξεργασία που απαιτείται από τα παραδοσιακά στρώματα με βάση το PTFE για την παρασκευή των επιχρισμένων διατρυπώνΩς προσιτή εναλλακτική λύση στις πιο συμβατικές τεχνολογίες κεραίας PTFE, η RO4533 επιτρέπει στους σχεδιαστές να εξισορροπήσουν την τιμή και την απόδοση των κεραίων τους.Τα λαμινάτα RO4533 είναι διαθέσιμα σε εκδόσεις χωρίς αλογόντα για να ανταποκρίνονται στα αυστηρότερα περιβαλλοντικά πρότυπα.

Τα συστήματα ρητίνης από διαλεκτικά υλικά RO4533 έχουν σχεδιαστεί για να παρέχουν τις απαραίτητες ιδιότητες για τη βέλτιστη απόδοση της κεραίας.Οι συντελεστές θερμικής διαστολής (CTEs) τόσο στις κατευθύνσεις X όσο και Y είναι παρόμοιοι με εκείνους του χαλκούΗ τυπική θερμοκρασία μετάβασης γυαλιού των υλικών RO4533 υπερβαίνει τους 280 °C (536 °F),που οδηγεί σε χαμηλή CTE στον άξονα Z και εξαιρετική αξιοπιστία της επιχρισμένης διάτρησης.

Βασικά χαρακτηριστικά του RO4533 PCB

Η RO4533 προσφέρει εξαιρετικά ηλεκτρικά και μηχανικά χαρακτηριστικά ειδικά προσαρμοσμένα για εφαρμογές κεραίας κινητής υποδομής, συμπεριλαμβανομένων:

Δηλεκτρική σταθερά (Dk): 3,3 στα 10GHz

Παράγοντας διάσπασης: 0,0025 στα 10GHz ∆ιότι είναι κρίσιμη για τη διατήρηση της ακεραιότητας του σήματος και της απόδοσης της κεραίας

Συντελεστής θερμικής επέκτασης (CTE): άξονας Χ 13ppm/°C, άξονας Y 11ppm/°C, άξονας Ζ 37ppm/°C

Θέρμανση μετάβασης γυαλιού (Tg): > 280°C Υποστηρίζει επεξεργασία υψηλών θερμοκρασιών και αξιόπιστη λειτουργία σε σκληρά περιβάλλοντα

Χαμηλή απορρόφηση υγρασίας: 0.02%

Θερμική αγωγιμότητα: 0,6 W/mK ∙ Διευκολύνει την αποδοτική διάχυση θερμότητας, βελτιώνοντας τη διαχείριση της ισχύος για τα συστήματα κερατών

Βασικά οφέλη του RO4533 PCB

Το υπόστρωμα RO4533 προσφέρει πολλά πλεονεκτήματα για τους μηχανικούς και τους κατασκευαστές κερατών κινητής υποδομής, μεταξύ των οποίων:

Χαμηλή απώλεια, χαμηλή Dk και χαμηλή ανταπόκριση PIM

Συστήματα θερμοστεγούς ρητίνης ∆ συμβατό με τις τυποποιημένες διαδικασίες κατασκευής PCB, μειώνοντας την πολυπλοκότητα και το κόστος παραγωγής

Εξαιρετική σταθερότητα των διαστάσεων ∆ιαθέτει υψηλότερες αποδόσεις σε μεγαλύτερα μεγέθη πάνελ, βελτιστοποιώντας την αποτελεσματικότητα της παραγωγής

Ομοιόμορφα μηχανικά χαρακτηριστικά ∆ Διατηρεί τη μηχανική της μορφή κατά τη χειρισμό, εξασφαλίζοντας συνεπή απόδοση της κεραίας

Υψηλή θερμική αγωγιμότητα βελτιώνει τις δυνατότητες χειρισμού ισχύος, ενισχύοντας την αξιοπιστία των κεραίων σε εφαρμογές υψηλής ισχύος

Εφαρμογές

Το RO4533 2 στρώσεων RF PCB είναι ειδικά σχεδιασμένο για εφαρμογές υποδομής κινητής τηλεφωνίας χαμηλής απώλειας και υψηλής απόδοσης, συμπεριλαμβανομένων:

-Αντενές σταθμών βάσης κυτταρικής υποδομής

-Δίκτυα κεραίας WiMAX

Τύπος και διαθεσιμότητα των εικόνων

Τύπος σχεδίου: Παρέχεται σε Gerber RS-274-X Το τυποποιημένο πρότυπο της βιομηχανίας για την κατασκευή PCB,διασφάλιση της συμβατότητας με όλα τα βασικά λογισμικά σχεδιασμού και κατασκευής και εγγύηση της αξιόπιστης παραγωγής.

Διαθεσιμότητα: Παγκόσμια Προσφέρουμε παγκόσμια αποστολή για να καλύψουμε τις ανάγκες των μηχανικών και των κατασκευαστών σε όλο τον κόσμο, με χρόνο παράδοσης που συμμορφώνεται με τα πρότυπα της βιομηχανίας.
