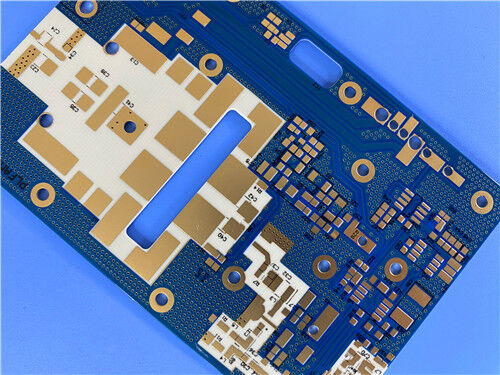

0.2mm RO4350B LoPro PCB διπλού στρώματος με μπλε μάσκα συγκόλλησης

Σε αναζήτηση ενός οικονομικά αποδοτικού άκαμπτου 2 επιπέδωνRF PCBπου παρέχει ανώτερη απόδοση υψηλής συχνότητας και ακεραιότητα σήματος; Αυτό το άκαμπτο PCB RF 2 επιπέδων είναι κατασκευασμένο με RO4350B Low Profile—ένα ιδιόκτητο laminate που αναπτύχθηκε από την Rogers—και διαθέτει φινίρισμα επιφάνειας Immersion Gold. Τηρώντας τα πρότυπα ποιότητας IPC-Class 2, αυτό το PCB προσφέρει σταθερή, αξιόπιστη απόδοση για κρίσιμες εφαρμογές, όπως κεραίες σταθμών βάσης κυψελοειδών, ψηφιακός εξοπλισμός υψηλής ταχύτητας και δορυφορικά LNB. Με έμφαση στη χαμηλή απώλεια αγωγού, τις ευέλικτες δυνατότητες σχεδίασης και την οικονομική κατασκευή, αναδεικνύεται ως η βέλτιστη επιλογή για μηχανικούς και ομάδες προμηθειών που αναζητούν ένα υπόστρωμα υψηλής απόδοσης, εύκολο στην παραγωγή για ραδιοσυχνότητες και ψηφιακά έργα υψηλής συχνότητας.

PCBΠροσδιορισμόςμικρό

Στοίβα PCB-επάνω Διαμόρφωση

Μορφή & Διαθεσιμότητα Έργου

Μορφή Artwork: Παρέχεται σε Gerber RS-274-X – Η βιομηχανική τυποποιημένη μορφή για την κατασκευή PCB, εξασφαλίζοντας συμβατότητα και εγγυημένη αξιόπιστη παραγωγή.

Διαθεσιμότητα: Παγκόσμια – Παρέχουμε παγκόσμια αποστολή για να καλύψουμε τις ανάγκες μηχανικών και κατασκευαστών σε όλο τον κόσμο, με χρόνους παράδοσης που συμμορφώνονται με τα βιομηχανικά πρότυπα.

RO4350B Υπόστρωμα χαμηλού προφίλ: Το κλειδί για απόδοση υψηλής συχνότητας και οικονομική απόδοση

Το πολυστρωματικό υλικό χαμηλού προφίλ RO4350B της Rogers χρησιμεύει ως ο ακρογωνιαίος λίθος της εξαιρετικής απόδοσης υψηλής συχνότητας και της οικονομικής απόδοσης του PCB, που έχει σχεδιαστεί για να ανταποκρίνεται στις απαιτήσεις των σύγχρονων RF και ψηφιακών εφαρμογών:

Τα ελάσματα χαμηλού προφίλ RO4350B αξιοποιούν την αποκλειστική τεχνολογία Rogers που επιτρέπει στο φύλλο με αντίστροφη επεξεργασία να συνδεθεί με το τυπικό διηλεκτρικό RO4350B. Αυτός ο πρωτοποριακός σχεδιασμός δημιουργεί ένα laminate με χαμηλή απώλεια αγωγού, το οποίο βελτιώνει την απώλεια εισαγωγής και την ακεραιότητα του σήματος, διατηρώντας παράλληλα όλα τα πολύτιμα χαρακτηριστικά του τυπικού συστήματος laminate RO4350B. Τα κεραμικά ελάσματα υδρογονάνθρακα RO4350B είναι ειδικά σχεδιασμένα για να παρέχουν ανώτερη απόδοση υψηλής συχνότητας μαζί με οικονομική κατασκευή κυκλωμάτων. Το αποτέλεσμα είναι ένα υλικό χαμηλών απωλειών που μπορεί να παραχθεί χρησιμοποιώντας τυπικές διαδικασίες εποξειδικού/γυαλιού (FR-4), αφαιρώντας την ανάγκη για εξειδικευμένη προετοιμασία μέσω παρασκευάσματος όπως η χάραξη νατρίου—μειώνοντας έτσι σημαντικά το κόστος κατασκευής.

Βασικά χαρακτηριστικά του PCB χαμηλού προφίλ RO4350B

Το RO4350B Low Profile προσφέρει εξαιρετικά ηλεκτρικά και μηχανικά χαρακτηριστικά προσαρμοσμένα ειδικά για εφαρμογές υψηλής συχνότητας, ευαίσθητες στο κόστος, όπως:

Διηλεκτρική σταθερά: 3,48 +/- 0,05 στα 10 GHz/23°C – Εξασφαλίζει σταθερή μετάδοση σήματος για εφαρμογές ραδιοσυχνοτήτων υψηλής συχνότητας

Συντελεστής διάχυσης: 0,0037 στα 10 GHz/23°C – Χαμηλή διηλεκτρική απώλεια, η οποία είναι κρίσιμη για τη διατήρηση της ακεραιότητας του σήματος και τη μείωση της απώλειας εισαγωγής

Απόδοση σε υψηλή θερμοκρασία: Td > 390°C, Υψηλό Tg άνω των 280°C (TMA) – Υποστηρίζει επεξεργασία σε υψηλή θερμοκρασία και αξιόπιστη λειτουργία σε σκληρά περιβάλλοντα

Υψηλή θερμική αγωγιμότητα: 0,69 W/mK – Επιτρέπει την αποτελεσματική απαγωγή θερμότητας, προστατεύοντας τα εξαρτήματα σε εφαρμογές υψηλής ισχύος

Χαμηλός συντελεστής θερμικής διαστολής άξονα Z: 32 ppm/°C – Βελτιώνει τη σταθερότητα των διαστάσεων και την αξιοπιστία σε όλες τις διακυμάνσεις της θερμοκρασίας

Συντελεστής θερμικής διαστολής που ταιριάζει με χαλκό (-55 έως 288°C): Άξονας Χ 10 ppm/°C, άξονας Υ 12 ppm/°C, άξονας Z 32 ppm/°C – Μειώνει τη θερμική καταπόνηση και βελτιώνει τη μακροπρόθεσμη αξιοπιστία

UL 94-V0 Αναφλεξιμότητα – Πληροί αυστηρά πρότυπα πυρασφάλειας για ηλεκτρονικό εξοπλισμό

Συμβατή διαδικασία χωρίς μόλυβδο – ευθυγραμμίζεται με τους παγκόσμιους περιβαλλοντικούς κανονισμούς και τις σύγχρονες πρακτικές παραγωγής

Βασικά πλεονεκτήματα του PCB χαμηλού προφίλ RO4350B

Το υπόστρωμα χαμηλού προφίλ RO4350B παρέχει πολλά πλεονεκτήματα για μηχανικούς και κατασκευαστές, όπως:

Η χαμηλότερη απώλεια εισαγωγής επιτρέπει σχεδιασμούς υψηλότερης συχνότητας λειτουργίας (ακόμη και άνω των 40 GHz) – Διεύρυνση του πεδίου εφαρμογής για έργα υψηλής συχνότητας

Μειωμένη παθητική ενδοδιαμόρφωση (PIM) για κεραίες σταθμών βάσης – Βελτίωση της ποιότητας και της απόδοσης του σήματος στα συστήματα επικοινωνίας

Βελτιωμένη θερμική απόδοση λόγω μικρότερης απώλειας αγωγού – Επέκταση της διάρκειας ζωής και της αξιοπιστίας του εξαρτήματος

Δυνατότητα πολυστρωματικών PCB – Προσφέρει ευελιξία σχεδιασμού για πολύπλοκα κυκλώματα υψηλής πυκνότητας

Ευελιξία σχεδιασμού – Προσαρμογή σε διαφορετικές απαιτήσεις RF και ψηφιακών εφαρμογών

Επεξεργασία υψηλής θερμοκρασίας – Συμβατό με αυστηρές συνθήκες κατασκευής και λειτουργίας

Ανταποκρίνεται στις περιβαλλοντικές ανησυχίες – Συμμορφώνεται με τα πρότυπα ασφάλειας χωρίς μόλυβδο

Ανθεκτικό στο CAF – Ενισχύει τη μακροπρόθεσμη αξιοπιστία αποτρέποντας το σχηματισμό αγώγιμων ανοδικών νημάτων

Εφαρμογές

Το RO4350B Low Profile RF PCB 2 επιπέδων έχει σχεδιαστεί ειδικά για εφαρμογές υψηλής συχνότητας, οικονομικά αποδοτικές, όπως:

• Ψηφιακές εφαρμογές όπως διακομιστές, δρομολογητές και backplanes υψηλής ταχύτητας
• Κεραίες σταθμών βάσης κινητής τηλεφωνίας και ενισχυτές ισχύος
• LNB's (Low Noise Blocks) για δορυφόρους απευθείας μετάδοσης
• Ετικέτες αναγνώρισης RFID (RFID).
