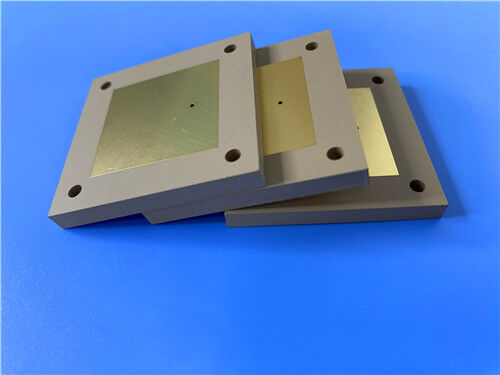

RF PCB TMM10 Rogers 15mil Laminate 2-Layer με Φινίρισμα ENEPIG

Αυτή η πλακέτα PCB είναι διπλής όψης άκαμπτου τύπου, κατασκευασμένη με υλικό θερμοσκληρυνόμενης μικροκυματικής σειράς Rogers TMM10, το οποίο ενσωματώνει τα πλεονεκτήματα των υποστρωμάτων PTFE και κεραμικού, ενώ παράλληλα ξεπερνά τους μηχανικούς και κατασκευαστικούς περιορισμούς τους. Συμμορφούμενη με τα βιομηχανικά πρότυπα, διαθέτει τελική πάχος 0,5 mm, βάρος χαλκού 1 oz στην εξωτερική στρώση και επιφανειακή επεξεργασία ENEPIG, εξασφαλίζοντας αξιόπιστη απόδοση για εφαρμογές ακριβείας μικροκυμάτων και ηλεκτρονικών.

Λεπτομέρειες PCB

Δομή PCB (Stack-up)

Αυτή είναι μια άκαμπτη πλακέτα PCB 2 στρώσεων με την ακόλουθη δομή στοίβας (από πάνω προς τα κάτω):

Σχέδιο και Πρότυπο Ποιότητας

Το σχέδιο που παρέχεται για αυτήν την πλακέτα PCB συμμορφώνεται με τη μορφή Gerber RS-274-X, το αναγνωρισμένο πρότυπο της βιομηχανίας για την κατασκευή PCB, εξασφαλίζοντας απρόσκοπτη συμβατότητα με τον κύριο εξοπλισμό κατασκευής και το λογισμικό σχεδιασμού για την ακριβή μετάφραση των σχεδίων κυκλωμάτων σε φυσικά προϊόντα. Επιπλέον, η πλακέτα PCB συμμορφώνεται με το πρότυπο ποιότητας IPC-Class-2, το οποίο ορίζει αυστηρά κριτήρια απόδοσης και αξιοπιστίας για ηλεκτρονικά εξαρτήματα, εγγυώμενο ότι το προϊόν πληροί τις λειτουργικές απαιτήσεις εμπορικών και βιομηχανικών εφαρμογών.

Διαθεσιμότητα

Αυτή η πλακέτα PCB είναι διαθέσιμη παγκοσμίως, καλύπτοντας όλες τις κύριες βιομηχανικές περιοχές και αγορές. Η παγκόσμια δυνατότητα εφοδιασμού της διασφαλίζει ότι οι πελάτες σε διάφορες χώρες και βιομηχανίες μπορούν να έχουν πρόσβαση σε υψηλής ποιότητας, συνεπή προϊόντα, με αξιόπιστη υποστήριξη logistics για την έγκαιρη κάλυψη τόσο των αναγκών πρωτοτυποποίησης μικρών παρτίδων όσο και των απαιτήσεων παραγωγής μεγάλων όγκων.

Εισαγωγή TMM10

Τα υλικά θερμοσκληρυνόμενης μικροκυματικής σειράς Rogers TMM10 ενσωματώνουν τα πλεονεκτήματα τόσο των υποστρωμάτων PTFE όσο και των κεραμικών, ενώ παράλληλα εξαλείφουν τους περιορισμούς που σχετίζονται με τις μηχανικές τους ιδιότητες και τις τεχνικές παραγωγής. Αυτός ο μοναδικός συνδυασμός καθιστά το TMM10 μια βέλτιστη επιλογή για εφαρμογές υψηλής απόδοσης μικροκυμάτων και ηλεκτρονικών, εξισορροπώντας την ηλεκτρική απόδοση, τη μηχανική αξιοπιστία και την κατασκευασιμότητα.

Οφέλη υποστρώματος TMM10

-Ανώτερες μηχανικές ιδιότητες αντιστέκονται στην ερπυσμό και τη ροή ψύξης, εξασφαλίζοντας μακροπρόθεσμη δομική σταθερότητα σε σκληρά περιβάλλοντα λειτουργίας.

-Εξαιρετική αντοχή σε χημικά διεργασιών, ελαχιστοποιώντας ζημιές και ελαττώματα κατά τις διαδικασίες κατασκευής PCB.

-Εξαλείφει την ανάγκη για επεξεργασία ναφθανικού νατρίου πριν από την ηλεκτρολυτική επιμετάλλωση, απλοποιώντας τη διαδικασία κατασκευής και μειώνοντας το κόστος παραγωγής.

-Βασισμένο σε σύστημα θερμοσκληρυνόμενης ρητίνης, επιτρέπει αξιόπιστη συγκόλληση σύρματος για εφαρμογές υψηλής συχνότητας και υψηλής αξιοπιστίας.

Τυπικές Εφαρμογές

• Δοκιμαστές τσιπ
• Διηλεκτρικοί πολωτές
• Συστήματα δορυφορικών επικοινωνιών
• Κεραίες GPS και κεραίες patch

Υλικά υψηλής συχνότητας TMM10

Τα υλικά θερμοσκληρυνόμενης μικροκυματικής σειράς TMM είναι σύνθετα υλικά κεραμικού, υδρογονάνθρακα και θερμοσκληρυνόμενου πολυμερούς, ειδικά σχεδιασμένα για εφαρμογές stripline και microstrip που απαιτούν υψηλή αξιοπιστία επιμεταλλωμένων οπών (PTH). Αυτά τα ελάσματα προσφέρονται σε ευρεία επιλογή διηλεκτρικών σταθερών και επιλογών επένδυσης.

Συνδυάζοντας τα ηλεκτρικά και μηχανικά πλεονεκτήματα τόσο των κεραμικών όσο και των συμβατικών ελασμάτων μικροκυματικών κυκλωμάτων PTFE, τα υλικά TMM εξαλείφουν την ανάγκη για εξειδικευμένες τεχνικές παραγωγής που συνήθως σχετίζονται με αυτά τα προϊόντα. Συγκεκριμένα, τα ελάσματα TMM δεν απαιτούν επεξεργασία ναφθανικού νατρίου πριν από την ηλεκτρολυτική επιμετάλλωση.

Αυτά τα ελάσματα διαθέτουν εξαιρετικά χαμηλό θερμικό συντελεστή διηλεκτρικής σταθεράς, συνήθως κάτω από 30 ppm/°C. Οι ισοτροπικοί συντελεστές θερμικής διαστολής, που ταιριάζουν στενά με τον χαλκό, επιτρέπουν εξαιρετικά αξιόπιστες επιμεταλλωμένες οπές και χαμηλές τιμές συρρίκνωσης κατά την χάραξη. Επιπλέον, η θερμική αγωγιμότητα των ελασμάτων TMM είναι περίπου διπλάσια από αυτή των παραδοσιακών ελασμάτων PTFE/κεραμικού, γεγονός που ενισχύει τη διάχυση της θερμότητας.

Βασισμένα σε θερμοσκληρυνόμενες ρητίνες, τα ελάσματα TMM δεν μαλακώνουν όταν θερμαίνονται. Ως αποτέλεσμα, η συγκόλληση σύρματος των ακροδεκτών των εξαρτημάτων στα ίχνη του κυκλώματος μπορεί να πραγματοποιηθεί χωρίς ανησυχία για ανύψωση των επιφανειών ή παραμόρφωση του υποστρώματος.

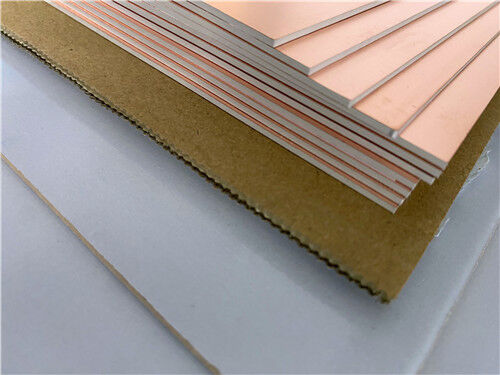

Τα ελάσματα TMM συνδυάζουν επιτυχώς τα επιθυμητά χαρακτηριστικά των κεραμικών υποστρωμάτων με την ευκολία των τεχνικών επεξεργασίας μαλακών υποστρωμάτων. Είναι διαθέσιμα επικαλυμμένα με φύλλο ηλεκτρολυτικού χαλκού από 0,5 oz/ft² έως 2 oz/ft², ή συγκολλημένα απευθείας σε πλάκες ορείχαλκου ή αλουμινίου. Τα πάχη του υποστρώματος κυμαίνονται από 0,015 ίντσες έως 0,500 ίντσες. Το βασικό υπόστρωμα αντιστέκεται στα οξειδωτικά και τους διαλύτες που χρησιμοποιούνται συνήθως στην παραγωγή τυπωμένων κυκλωμάτων, επιτρέποντας τη χρήση όλων των τυπικών διαδικασιών PWB στην κατασκευή υλικών θερμοσκληρυνόμενης μικροκυματικής σειράς TMM.

Διαθέσιμα υποστρώματα TMM10
