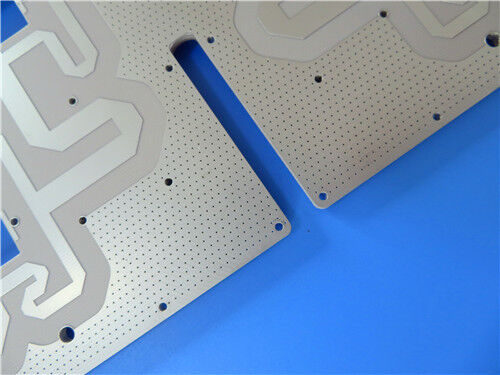

Rogers DiClad 870 PCB 2 στρώσεων 5mil πάχος Εμβάπτισης Ασημί Φινίρισμα

Αυτό το PCB είναι ένα σκληρό δισκοειδές πλάνο, κατασκευασμένο μεΡότζερς Ντίκλαντ 870(ένα υφασμένο υαλοπίνακα ενισχυμένο, σύνθετο με βάση το PTFE) ως βασικό υλικό του, με επιφάνεια Immersion Silver.με πάχος τελικής πλάκας 0.2 mm και με πάχος επικάλυψης 20 μm, εξασφαλίζοντας σταθερή απόδοση και ακριβή κατασκευή για ηλεκτρονικές εφαρμογές υψηλής ζήτησης.

Προδιαγραφές PCB

Συγκέντρωση PCB

Πρόκειται για δύο στρώματα άκαμπτου PCB με την ακόλουθη δομή στοιβάσεως (από πάνω προς τα κάτω):

Τύπος εικόνας

Η μορφή σχεδίου που παρέχεται για τη διαδικασία κατασκευής PCB είναι Gerber RS-274-X, η οποία είναι η τυποποιημένη μορφή βιομηχανίας για τα δεδομένα κατασκευής PCB.

Αποδεκτό Πρότυπο

Το εν λόγω PCB συμμορφώνεται με το πρότυπο IPC-Class-2, ένα ευρέως υιοθετημένο βιομηχανικό πρότυπο για τις πλακέτες εκτυπωμένων κυκλωμάτων.κατάλληλο για τις περισσότερες εμπορικές και βιομηχανικές εφαρμογές όπου απαιτείται σταθερή απόδοση και μέτρια αξιοπιστία.

Διαθεσιμότητα

Προσφέρουμε αξιόπιστες υπηρεσίες εφοδιασμού και παράδοσης για να διασφαλίσουμε την έγκαιρη αποστολή σε πελάτες σε διαφορετικές χώρες και περιοχές,υποστήριξη παραγγελιών μικρών παρτίδων και μεγάλων όγκωνΕίτε για περιφερειακές ηλεκτρονικές επιχειρήσεις, ερευνητικά ιδρύματα, είτε για παγκόσμιες εταιρείες τεχνολογίας, μπορούμε να παρέχουμε συνεπή προμήθεια και επαγγελματική υποστήριξη μετά την πώληση για να καλύψουμε τις διαφορετικές απαιτήσεις της αγοράς.

Εισαγωγή στο βασικό υλικό DiClad 870

Τα λαμινάτα Rogers DiClad 870 είναι υφασμένα ενισχυμένα από ίνες γυαλιού, σύνθετα με βάση το PTFE που έχουν σχεδιαστεί για χρήση ως υποστρώματα κυκλωτικών κυκλωμάτων.Το DiClad 870 χρησιμοποιεί λιγότερα στρώματα υφασμένης ινώδους γυαλιού και υψηλότερο ποσοστό περιεκτικότητας σε PTFE, η οποία του επιτρέπει να προσφέρει χαμηλότερες διηλεκτρικές σταθερές (Dk) και συντελεστές διάσπασης, διατηρώντας παράλληλα παρόμοιο πάχος.

Βασικά χαρακτηριστικά του DiClad 870

Βασικά οφέλη

-Κατώτερη απορρόφηση υγρασίας μεταξύ των σύνθετων υλικών με βάση το PTFE, εξασφαλίζοντας σταθερή απόδοση σε διάφορα περιβάλλοντα

- Σταθερή διηλεκτρική σταθερά (Dk) σε ευρύ φάσμα συχνοτήτων, εξασφαλίζοντας συνεπή μετάδοση σήματος

-Το χαμηλό Dk υποστηρίζει ευρύτερα πλάτη γραμμών, γεγονός που συμβάλλει στη μείωση της απώλειας εισαγωγής και στη βελτίωση της ακεραιότητας του σήματος

Τυπικές εφαρμογές

• Δίκτυα τροφοδοσίας ραντάρ
• Εμπορικά σταδιακά δίκτυα συστοιχίας
• Αντενές σταθμού βάσης χαμηλής απώλειας
• Συστήματα καθοδήγησης
• Ψηφιακές ραδιοφωνικές κεραίες
• Φίλτρα, συνδετήρες και ενισχυτές χαμηλού θορύβου (LNA)

Συμπεράσματα

Με τα βασικά της πλεονεκτήματα, το PCB αυτό αποτελεί μια αξιόπιστη λύση υψηλών επιδόσεων για ηλεκτρονικές εφαρμογές υψηλής ζήτησης.Άντενες σταθμών βάσης και συναφή εξαρτήματαΗ παγκόσμια διαθεσιμότητά του, οι αυστηρές ηλεκτρικές δοκιμές πριν από την αποστολή,και ευέλικτη υποστήριξη παραγγελιών ικανοποιούν αποτελεσματικά τις εξειδικευμένες ανάγκες υψηλών επιδόσεων των περιφερειακών και παγκόσμιων ηλεκτρονικών επιχειρήσεων.
