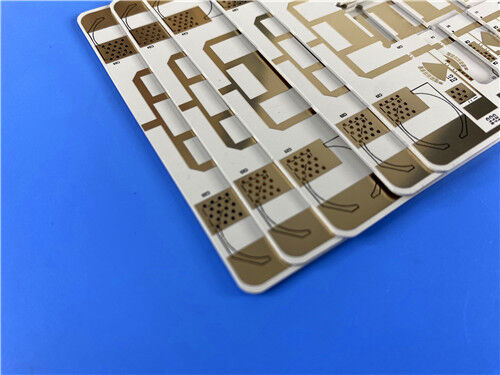

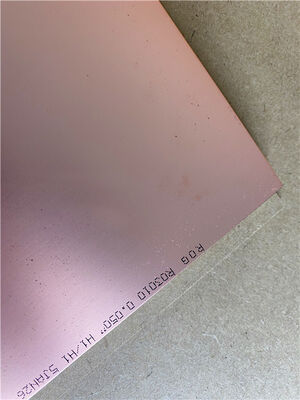

Διπλής όψης πλακέτα τυπωμένου κυκλώματος RO3010 με υπόστρωμα 50mil και μαύρη μεταξοτυπία

Αυτή η πλακέτα PCB είναι μια δίπλευρη άκαμπτη πλακέτα κυκλώματος κατασκευασμένη από σύνθετο υλικό PTFE με κεραμικό γέμισμα Rogers RO3010, ένα υλικό βάσης υψηλής απόδοσης γνωστό για την εξαιρετική διηλεκτρική του σταθερότητα και μηχανική αξιοπιστία. Αυτή η πλακέτα PCB έχει πάχος πλακέτας 1,3 mm, βάρος χαλκού 1 oz στα εξωτερικά στρώματα και επιφανειακή επεξεργασία EPIG (χωρίς νικέλιο), διασφαλίζοντας αξιόπιστη απόδοση και συμβατότητα για διάφορες επαγγελματικές ηλεκτρονικές εφαρμογές που απαιτούν ακρίβεια και σταθερότητα.

Λεπτομέρειες PCB

Δομή PCB-πάνω

Αυτή είναι μια άκαμπτη πλακέτα PCB 2 στρωμάτων με την ακόλουθη δομή στοίβας (από πάνω προς τα κάτω):

Σχέδιο και Ποιότητα Πρότυπο

Το σχέδιο που παρέχεται για αυτήν την πλακέτα PCB ακολουθεί τη μορφή Gerber RS-274-X, η οποία είναι η βιομηχανικά τυποποιημένη μορφή αρχείου για την κατασκευή PCB. Επιπλέον, η πλακέτα PCB συμμορφώνεται με το πρότυπο IPC-Class-2, ένα ευρέως αναγνωρισμένο πρότυπο ποιότητας που καθορίζει τις αποδεκτές απαιτήσεις απόδοσης και αξιοπιστίας για ηλεκτρονικά εξαρτήματα, διασφαλίζοντας ότι η πλακέτα PCB πληροί τα απαραίτητα κριτήρια για εμπορικές και βιομηχανικές εφαρμογές.

Διαθεσιμότητα

Αυτή η πλακέτα PCB προσφέρεται για παγκόσμια διαθεσιμότητα, καλύπτοντας όλες τις κύριες περιοχές και αγορές παγκοσμίως. Η παγκόσμια προσβασιμότητά της διασφαλίζει ότι οι πελάτες σε διάφορες χώρες και βιομηχανίες μπορούν να αποκτήσουν το προϊόν με σταθερή αξιοπιστία και έγκαιρη παράδοση, καλύπτοντας τόσο τις ανάγκες πρωτοτυποποίησης μικρών παρτίδων όσο και τις παραγγελίες μεγάλης ποσότητας παραγωγής.

Εισαγωγή στο RO3010

Τα υλικά κυκλωμάτων υψηλής απόδοσης Rogers RO3010 είναι σύνθετα υλικά PTFE γεμισμένα με κεραμικά, τα οποία διαθέτουν υψηλότερη διηλεκτρική σταθερά, διατηρώντας παράλληλα εξαιρετική σταθερότητα. Αυτά τα ανταγωνιστικά τιμολογημένα προϊόντα προσφέρουν εξαιρετική μηχανική και ηλεκτρική αξιοπιστία. Η εγγενής τους σταθερότητα απλοποιεί τον σχεδιασμό εξαρτημάτων ευρυζωνικών δικτύων και επιτρέπει στα υλικά να λειτουργούν αποτελεσματικά σε ένα εκτεταμένο εύρος συχνοτήτων και σε μια ευρεία ποικιλία εφαρμογών. Αυτά τα χαρακτηριστικά καθιστούν τα RO3010 laminate ιδανική επιλογή για τη σμίκρυνση κυκλωμάτων.

Οφέλη του υποστρώματος RO3010

Το υπόστρωμα RO3010 επιδεικνύει εξαιρετική διαστατική σταθερότητα, με συντελεστή θερμικής διαστολής (CTE) ακριβώς προσαρμοσμένο στον χαλκό, διασφαλίζοντας ελάχιστη θερμική παραμόρφωση και μακροπρόθεσμη δομική ακεραιότητα.

Το laminate διαθέτει οικονομικά αποδοτική τιμολόγηση, καθιστώντας το κατάλληλο για διαδικασίες παραγωγής μεγάλης ποσότητας χωρίς συμβιβασμούς στην απόδοση ή την ποιότητα.

Το υλικό RO3010 κατασκευάζεται σύμφωνα με τα πρότυπα συστήματος διαχείρισης ποιότητας ISO 9001, διασφαλίζοντας σταθερή ποιότητα προϊόντος και ιχνηλασιμότητα.

Το υπόστρωμα είναι πλήρως συμβατό με σχεδιασμούς πολυστρωματικών πλακετών τυπωμένων κυκλωμάτων (PCB), παρέχοντας αυξημένη ευελιξία για σύνθετη ενσωμάτωση κυκλωμάτων.

Τυπικές Εφαρμογές

• Εφαρμογές ραντάρ αυτοκινήτων
• Κεραίες δορυφορικής παγκόσμιας θέσης
• Συστήματα κυψελωτής τηλεπικοινωνίας - ενισχυτές ισχύος και κεραίες
• Κεραία patch για ασύρματες επικοινωνίες
• Δορυφόροι άμεσης μετάδοσης
• Συστήματα σύνδεσης δεδομένων σε καλώδια
• Απομακρυσμένοι μετρητές
• Πίνακες τροφοδοσίας

RO3010Συνθετικά υλικά υψηλής συχνότητας

Τα υλικά κυκλωμάτων υψηλής συχνότητας RO3010 είναι σύνθετα υλικά PTFE γεμισμένα με κεραμικά, σχεδιασμένα ειδικά για εμπορικές εφαρμογές μικροκυμάτων και RF. Αυτή η σειρά προϊόντων συνδυάζει εξαιρετική ηλεκτρική και μηχανική σταθερότητα με ανταγωνιστική τιμολόγηση. Τα laminate της σειράς RO3000 είναι υλικά κυκλωμάτων με βάση το PTFE γεμισμένα με κεραμικά. Οι μηχανικές τους ιδιότητες παραμένουν σταθερές ανεξάρτητα από την επιλεγμένη διηλεκτρική σταθερά, επιτρέποντας στους σχεδιαστές να αναπτύξουν πολυστρωματικές πλακέτες που ενσωματώνουν υλικά με διαφορετικές διηλεκτρικές σταθερές σε μεμονωμένα στρώματα - χωρίς κίνδυνο παραμόρφωσης ή προβλημάτων αξιοπιστίας.

Τα laminate RO3010 μπορούν να επεξεργαστούν σε πλακέτες τυπωμένων κυκλωμάτων χρησιμοποιώντας τυπικές τεχνικές κατασκευής πλακετών κυκλωμάτων PTFE.
