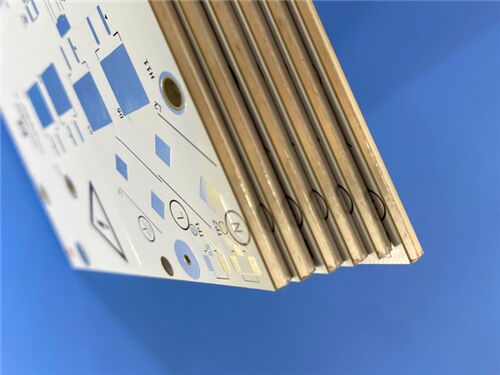

Διπλής όψης PCB αλουμινίου με καταδύσεις χρυσού

Αυτή η πλακέτα τυπωμένου κυκλώματος (PCB) διαθέτει μια διπλής όψης δομή αλουμινίου τύπου σάντουιτς, ειδικά σχεδιασμένη για εφαρμογές υψηλής απαγωγής θερμότητας. Συμμορφώνεται με αυστηρά κριτήρια διαστάσεων και απόδοσης για να εκπληρώσει τις λειτουργικές απαιτήσεις ηλεκτρονικών συστημάτων υψηλής αξιοπιστίας.

Προδιαγραφές PCB

Τι είναι μια Πλακέτα Τυπωμένου Κυκλώματος Μεταλλικού Πυρήνα (MCPCB);

Μια Πλακέτα Τυπωμένου Κυκλώματος Μεταλλικού Πυρήνα (MCPCB) είναι ένας εξειδικευμένος τύπος PCB που χρησιμοποιεί ένα μεταλλικό υπόστρωμα—συνήθως αλουμίνιο, αν και μπορεί να χρησιμοποιηθεί και χαλκός ή σίδηρος—ως πυρήνα του, αντικαθιστώντας το παραδοσιακό μονωτικό υπόστρωμα FR-4. Η κύρια λειτουργία του είναι η ενίσχυση της απαγωγής θερμότητας, αντιμετωπίζοντας το πρόβλημα της συσσώρευσης θερμότητας σε ηλεκτρονικά εξαρτήματα υψηλής ισχύος, όπως τα LED και οι ενισχυτές ισχύος. Λειτουργώντας ως αγωγός θερμότητας, ο μεταλλικός πυρήνας μεταφέρει αποτελεσματικά τη θερμότητα που παράγεται από τα εξαρτήματα σε μια εξωτερική ψύκτρα, βελτιώνοντας έτσι την αξιοπιστία των εξαρτημάτων και παρατείνοντας τη διάρκεια ζωής τους. Σε σύγκριση με τα συμβατικά PCB, τα MCPCB προσφέρουν ανώτερη θερμική αγωγιμότητα, μηχανική αντοχή και δυνατότητες ηλεκτρομαγνητικής θωράκισης.

Διαφορές μεταξύ Διπλής-Στρώμα Υποστρώματος Αλουμινίου Τύπου Σάντουιτς και Διπλής-Στρώμα Υπόστρωμα Αλουμινίου Μονής Όψης

Διπλής-Στρώμα Υπόστρωμα Αλουμινίου Τύπου Σάντουιτς

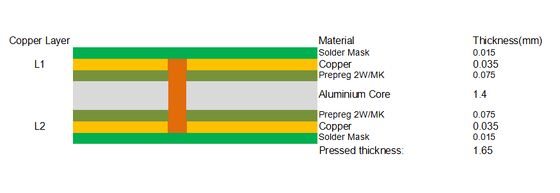

Δομικά Χαρακτηριστικά: Ο πυρήνας αυτού του υποστρώματος είναι ένα στρώμα αλουμινίου. Μονωτικά στρώματα (π.χ., PP, PI) συνδέονται τόσο στην άνω όσο και στην κάτω επιφάνεια του πυρήνα αλουμινίου, με ένα στρώμα φύλλου χαλκού πιεσμένο στην εξωτερική πλευρά κάθε μονωτικού στρώματος για να σχηματιστούν δύο ξεχωριστά άνω και κάτω στρώματα κυκλώματος.

Απλή Κατανόηση: Ο πυρήνας αλουμινίου βρίσκεται στη μέση, με στρώματα κυκλώματος και στις δύο πλευρές—παρόμοιο με ένα "μπισκότο σάντουιτς", όπου το αλουμίνιο λειτουργεί ως γέμιση και τα δύο στρώματα χαλκού ως τα στρώματα του μπισκότου. Και οι δύο πλευρές μπορούν να μεταφέρουν θερμότητα στον πυρήνα αλουμινίου, επιτρέποντας ομοιόμορφη απαγωγή θερμότητας σε ολόκληρη την πλακέτα.

Διπλής-Στρώμα Υπόστρωμα Αλουμινίου Μονής Όψης

Δομικά Χαρακτηριστικά: Σε αντίθεση με τη δομή σάντουιτς, αυτός ο τύπος υποστρώματος έχει μόνο ένα υπόστρωμα αλουμινίου στη μία πλευρά για να λειτουργεί ως στρώμα απαγωγής θερμότητας, ενώ η άλλη πλευρά είναι κατασκευασμένη από συνηθισμένα μονωτικά υλικά όπως το FR-4. Παρόλο που έχει δύο στρώματα φύλλου χαλκού (που βρίσκονται στα πρώτο και δεύτερο άνω στρώματα), μόνο η πλευρά με το υπόστρωμα αλουμινίου μπορεί να μεταφέρει αποτελεσματικά θερμότητα στον πυρήνα αλουμινίου.

Απλή Κατανόηση: Το αλουμίνιο υπάρχει μόνο στη μία πλευρά της πλακέτας και η αντίθετη πλευρά δεν συμβάλλει στην απαγωγή θερμότητας. Μπορεί να οπτικοποιηθεί ως "διπλής στρώσης πλακέτα με αλουμίνιο στη μία πλευρά", όπου το αποτέλεσμα απαγωγής θερμότητας περιορίζεται στην πλευρά που περιέχει τον πυρήνα αλουμινίου.
