Πίνακας PCB RO3003 Rogers

MOQ:	1pcs
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-095.V1.0

Υλικό Βάσης:

RO3003

Καταμέτρηση επιπέδων:

1 στρώμα, 2 στρώμα, πολυστρωματικό, υβριδικό PCB

Πάχος PCB:

10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)

Μέγεθος PCB:

≤400mm x 500mm

Μάσκα συγκόλλησης:

Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.

Βάρος χαλκού:

0,5oz (17 μm), 1oz (35μm), 2oz (70μm)

Φινίρισμα επιφάνειας:

Bare Copper, Hasl, Enig, OSP κλπ.

Επισημαίνω:

Πίνακας PCB RO3003 Rogers

πίνακας PCB 10mil Rogers

Περιγραφή προϊόντος

Rogers RO3003 PCB υψηλής συχνότηταςΜε 10mil, 20mil, 30mil και 60mil παχιά επικάλυψη Immersion Gold, Immersion Silver, Immersion Tin και HASL

(Τα PCB είναι προϊόντα προσαρμοσμένα, η εικόνα και οι παραμέτροι που εμφανίζονται είναι μόνο για αναφορά)

Γεια σας, όλοι.

Σήμερα θα μιλήσουμε για τα PCB υψηλής συχνότητας RO3003.

Τα επικαλυμμένα κυκλώματα υψηλής συχνότητας RO3003 είναι κεραμικά γεμάτα σύνθετα υλικά PTFE που προορίζονται για χρήση σε εμπορικές εφαρμογές μικροκυμάτων και ραδιοσυχνοτήτων.Το προφανές χαρακτηριστικό του είναι ότι η ηλεκτρική του απόδοση είναι εξαιρετική και οι μηχανικές του ιδιότητες σταθερές και σταθερές.Αυτό επιτρέπει στους σχεδιαστές μας να αναπτύξουν σχεδιασμό πολυεπίπεδων αισθανόμενοι ελεύθεροι και ελεύθεροι, χωρίς να αντιμετωπίζουν προβλήματα διαστρέβλωσης ή αξιοπιστίας.

Ας εξετάσουμε ορισμένα χαρακτηριστικά και εφαρμογές.

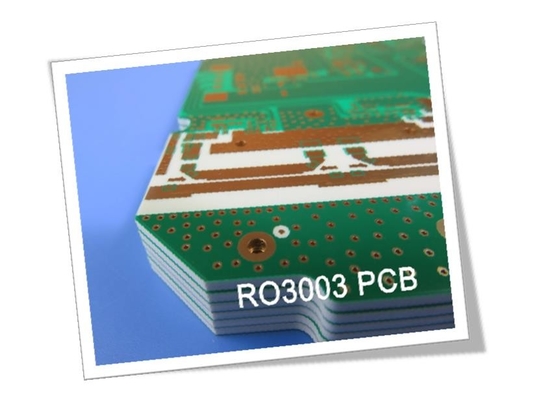

Πίνακας PCB RO3003 Rogers 0

Πρώτα απ' όλα, χαμηλή διηλεκτρική απώλεια, DF=0.001, μπορεί να χρησιμοποιηθεί σε εφαρμογές έως 77 GHz.

Δεύτερον, σταθερή διηλεκτρική σε σχέση με τη θερμοκρασία και τη συχνότητα, είναι ιδανικό υλικό για φίλτρα διέλευσης ζώνης, κεραίες μικροστρώματος και ελεγχόμενους ταλαντωτές τάσης.

Τρίτον, εξαιρετικές μηχανικές ιδιότητες σε σχέση με τη θερμοκρασία, αξιόπιστες γραμμές και πολυεπίπεδες κατασκευές πλακών.

Τέταρτον, ομοιόμορφες μηχανικές ιδιότητες, είναι κατάλληλο για χρήση με υβριδικά σχέδια πολυεπίπεδων πλακών από επωξικό γυαλί.

Τέλος, ο χαμηλός συντελεστής διεύρυνσης στο επίπεδο ταιριάζει με τον χαλκό, επιτρέποντας πιο αξιόπιστες επιφανειακές εγκαταστάσεις.ιδανικό για εφαρμογές ευαίσθητες στις αλλαγές θερμοκρασίας και παρουσιάζουν εξαιρετική σταθερότητα διαστάσεων.

Η δική μαςΔυνατότητα PCB(RO3003)

Δυνατότητα PCB
Υλικό PCB:	Συσκευές από πολυεστέρα
Ονομαστής:	RO3003
Διορθωτική σταθερά:	3.0 ± 0,04 (διαδικασία)
Διορθωτική σταθερά:	3.0 (σχεδιασμός)
Αριθμός στρωμάτων:	1 στρώμα, 2 στρώματα, πολυστρώματα, υβριδικά PCB
Βάρος χαλκού:	0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Μονάδα διαμόρφωσης:	10 χιλιοστά (0,254 χιλιοστά), 20 χιλιοστά (0,508 χιλιοστά)
Μονάδα διαμόρφωσης:	30mil (0,762mm), 60mil (1,524mm)
Μέγεθος PCB:	≤ 400 mm × 500 mm
Μάσκα συγκόλλησης:	Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας:	Γυμνό χαλκό, HASL, ENIG, OSP κλπ.

Τα PCB υψηλής συχνότητας RO3003 είναι διαθέσιμα με διπλή πλευρά, πολυεπίπεδο και υβριδική κατασκευή, χάλκινο από 0,5oz έως 2oz, πάχος από 0,3mm έως 1,6mm, μέγιστο μέγεθος 400 x 500mm,επιφανειακή επιφάνεια με γυμνό χαλκό, εξισορρόπηση θερμού αέρα, κατάδυση χρυσού κλπ.

Πίνακας PCB RO3003 Rogers 1

Οι τυπικές εφαρμογέςείναιεφαρμογές ραντάρ αυτοκινήτων, pΆλλες συσκευές για την κατασκευή ηλεκτρικών συλλέκτρων, δαμετάδοσης μέσω δορυφόρου κλπ.

Πίνακας PCB RO3003 Rogers 2

Το βασικό χρώμα του PCB RO3003 είναι λευκό.

Η διαδικασία κατασκευής των PCB υψηλής συχνότητας RO3003 είναι παρόμοια με τη συνήθη PCB PTFE, επομένως είναι κατάλληλη για τη διαδικασία παραγωγής σε όγκο που κερδίζει πλεονεκτική αγορά.

Αν έχετε οποιεσδήποτε ερωτήσεις, μη διστάσετε να επικοινωνήσετε μαζί μας.

Ευχαριστώ για την ανάγνωση.

Παράρτημα: Δελτίο δεδομένων της RO3003

RO3003 Τυπική αξία
Ιδιοκτησία	RO3003	Κατεύθυνση	Μονάδες	Υπόθεση	Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος	3.0±0.04	Z		10 GHz/23°C	IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα
Η διηλεκτρική σταθερά,εΣχεδιασμός	3	Z		8GHz έως 40GHz	Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης,tanδ	0.001	Z		10 GHz/23°C	IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε	-3	Z	ppm/°C	10 GHz -50°C έως 150°C	IPC-TM-650 2.5.5.5
Διαμετρική σταθερότητα	0.06 0.07	X Y	χιλιοστά	ΚΟΝΤ Α	IPC-TM-650 2.2.4
Αντίσταση όγκου	10⁷		MΩ.cm	ΚΟΝΤ Α	IPC 2.5.17.1
Αντίσταση επιφάνειας	10⁷		MΩ	ΚΟΝΤ Α	IPC 2.5.17.1
Μοντέλο τράβηξης	930 823	X Y	MPa	23°C	ΑΣTM D 638
Απορρόφηση υγρασίας	0.04		%	D48/50	IPC-TM-650 2.6.2.1
Ειδική θερμότητα	0.9		j/g/k		Υπολογισμός
Θερμική αγωγιμότητα	0.5		W/M/K	50°C	ΑΣTM D 5470
Συντελεστής θερμικής διαστολής (-55 έως 288°C)	17 16 25	X Y Z	ppm/°C	23°C/50% RH	IPC-TM-650 2.4.4.1
Td	500		°C TGA		ΑΣTM D 3850
Σφιχτότητα	2.1		gm/cm³	23°C	ΑΣTM D 792
Δυνατότητα της φλούδας χαλκού	12.7		Επικεφαλής.	1 ουγκιά, EDC μετά την πλωτότητα της συγκόλλησης	IPC-TM 2.4.8
Πυροδοσία	V-0				UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο	- Ναι, ναι.
